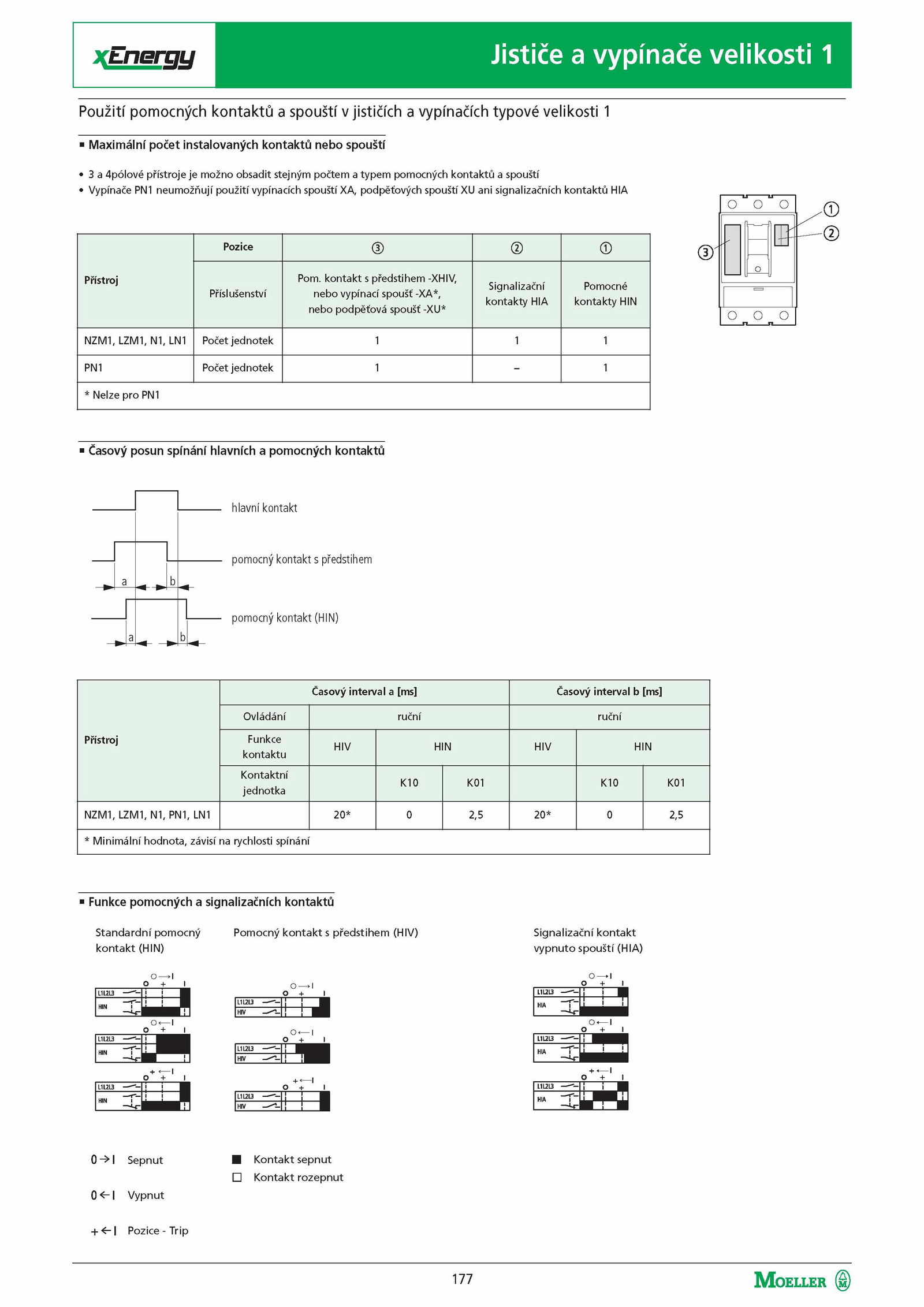

xt-nemu Jističe vypínače velikosti 1
Použití pomocných kontaktů spouští jističích vypínačích typové velikosti 1
■ Maximální počet instalovaných kontaktů nebo spouští
• 4pólové přístroje možno obsadit stejným počtem typem pomocných kontaktů spouští
• Vypínače PN1 neumožňují použití vypínacích spouštíXA, podpěťových spouštíXU ani signalizačních kontaktů HIA
Přístroj
Pozice ©
Příslušenství
Pom. kontakt předstihem -XHIV,
nebo vypínací spoušť -XA*,
nebo podpěťová spoušť -XU*
Signalizační
kontakty HIA
Pomocné
kontakty HIN
NZM1, LZM1, N1, LN1 Počet jednotek 1
PN1 Počet jednotek 1
* Nelze pro PN1
' Časový posun spínání hlavních pomocných kontaktů
hlavní kontakt
pom ocný kontakt předstihem
pom ocný kontakt (HIN)
Časový interval [ms] Časový interval [ms]
Ovládání ruční ruční
Přístroj Funkce
kontaktu
HIV HIN HIV HIN
Kontaktní
jednotka
K10 K01 K10 K01
NZM1, LZM1, N1, PN1, LN1 2,5 2,5
* Minimální hodnota, závisí rychlosti spínání
' Funkce pomocných signalizačních kontaktů
Standardní pomocný Pomocný kontakt předstihem (HIV)
kontakt (HIN)
o i
o i
O—*1
O I
T------ 1------------
+<—i
0 I
----- ---------------------
Signalizační kontakt
vypnuto spouští (HIA)
m
O Sepnut
O Vypnut
■ Kontakt sepnut
□ Kontakt rozepnut
+ Pozice -Trip
