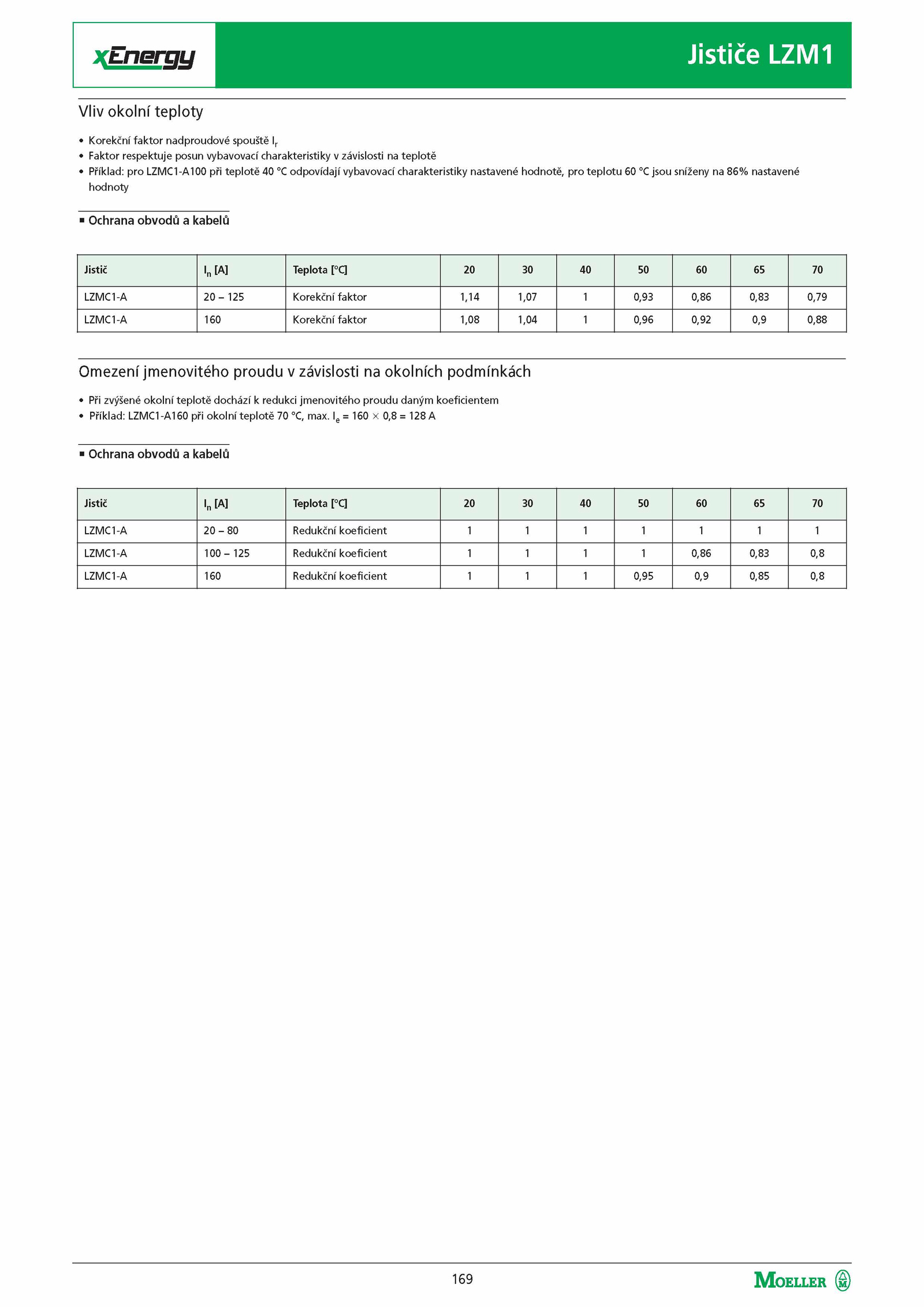

xt-nem Jističe LZM1 Vliv okolní teploty • Korekční faktor nadproudové spouště Ir • Faktor respektuje posun vybavovací charakteristiky závislosti teplotě • Příklad: pro LZMC1-A100 při teplotě odpovídají vybavovací charakteristiky nastavené hodnotě, pro teplotu jsou sníženy nastavené hodnoty ■Ochrana obvodů kabelů Jistič [A] Teplota [°C] 70 LZMC1-A 20-125 Korekční faktor 1,14 1,07 0,93 0,83 0,79 LZMC1-A 160 Korekční faktor 1,08 1,04 0,96 0,92 0,9 8 Omezení jmenovitého proudu závislosti okolních podmínkách • Při zvýšené okolní teplotě dochází redukci jmenovitého proudu daným koeficientem • Příklad: LZMC1-A160 při okolní teplotě °C, max. Ie= 160 0,8 128 A ■Ochrana obvodů kabelů Jistič [A] Teplota [°C] 70 LZMC1-A 20-80 Redukční koeficient 1 LZMC1-A 100-125 Redukční koeficient 0,83 ,8 LZMC1-A 160 Redukční koeficient 0,95 0,9 0,85 ,8 169 oeller (m)
