Výkonové jističe xtnerau Spolehlivé a bezpečné spínání, ovládání a rozvod elektrické energie. Katalog 2009-2010 Platnost od 1. 3. 2009 Výkonové jističe NZM Výkonové jističe LZM Vypínače N, PN, LN Výkonové jističe IZM Rozváděčové systémy Záskokové automaty Moeller ...
Poznámky redaktora
. 259
101 oeller (m)
. číslo Balení (ks) Cena (Kč)
Pro NZM1 (LZM1, N1, LN1)
12 VAC/DC šroubové NZM1-XA12AC/DC 259706 1439,00
24 AC/DC šroubové NZM1-XA24AC/DC 259708 1439,00
48 VAC/DC šroubové NZM1-XA48AC/DC 259720 1439,00
60 AC/DC šroubové NZM1-XA60AC/DC 259722 1439,00
110-130 AC/DC šroubové NZM1-XA110-130AC/DC 259724 1439,00
208-250 AC/DC šroubové NZM1-XA208-250AC/DC 259726 676,00
380-440 AC/DC šroubové NZM1-XA380-440AC/DC 259728 912,00
12 VAC/DC vodiče NZM1-XAL12AC/DC 259734 1360,00
24 AC/DC vodiče NZM1-XAL24AC/DC 259736 1360,00
110-130 AC/DC vodiče NZM1-XAL110-130AC/DC 259742 1360,00
208-250 AC/DC vodiče NZM1-XAL208-2 50AC/DC 259744 823,00
380-440 AC/DC vodiče NZM1-XAL380-440AC/DC 259746 1098,00
Pro NZM2 NZM3 (LZM2, LZM3, N2, N3, LN2, LN3)
12 VAC/DC šroubové NZM2/3-XA12AC/DC 259752 1596,00
24VAC/DC šroubové NZM2/3-XA24AC/DC 259754 1596,00
48 VAC/DC šroubové NZM2/3-XA48AC/DC 259756 1596,00
60VAC/DC šroubové NZM2/3-XA60AC/DC 259758 1596,00
110-130 VAC/DC šroubové NZM2/3-XA110-130AC/DC 259760 1596,00
208-250 VAC/DC šroubové NZM2/3-XA208-250AC/DC 259763 892,00
380-440 VAC/DC šroubové NZM2/3-XA380-440AC/DC 259766 1596,00
480-525 VAC/DC šroubové NZM2/3-XA480-525AC/DC 259768 1596,00
Pro NZM4 (LZM4, N4, LN4)
12 VAC/DC šroubové NZM4-XA12AC/DC 266446 1801,00
24VAC/DC šroubové NZM4-XA24AC/DC 266447 1801,00
48 VAC/DC šroubové NZM4-XA48AC/DC 266448 1801,00
60VAC/DC šroubové NZM4-XA60AC/DC 266449 1801,00
110-130 VAC/DC šroubové NZM4-XA110-130AC/DC 266450 1801,00
208-250 VAC/DC šroubové NZM4-XA208-250AC/DC 266451 1712,00
380-440 VAC/DC šroubové NZM4-XA380-440AC/DC 266452 1712,00
Technické údaje str....-XU
• Nelze kombinovat pomocnými kontakty
s předstihem NZM.-XHIV
• Nelze použít pro vypínače PN
• Je-li vyžadováno současné použití spouště
a pomocného kontaktu předstihem, nutno
použít příslušnou spoušť zabudovaným
pomocným kontaktem (nelze kombinovat
Vypínací spouště
samostatné kontakty XHIV samostatnou spoušť)
• Neomezuje možnost využití pomocných kontaktů
HIN signalizačních kontaktů HIA
• případě, spoušť pod napětím, bezpečně
zabráněno možnosti sepnutí kontaktů
ovládaného jističe vypínače
• Provedení svorkami levé straně spouště
nebo připojovacími vodiči délky (typová
velikost nebo svorkami (typové velikosti ,
3, 4)
Schéma zapojení
C2
Jmen. napětí
ovládacího obvodu Us
Připojovací svorky Typové označení Objed.Energy
NZM1-XA-foto1
t -
" ■■r
,ÍZ J
NZM2-3-XA-foto

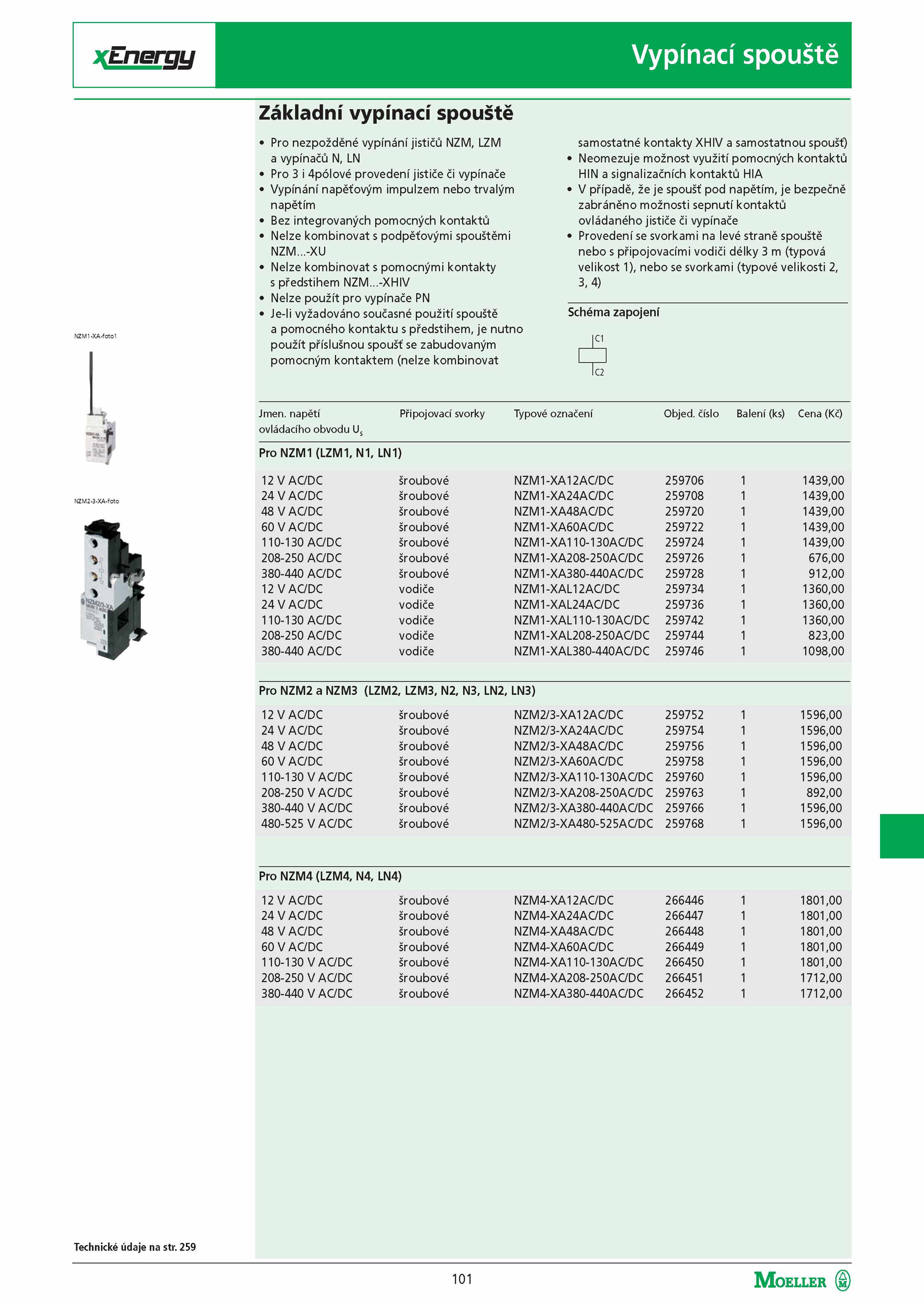

Základní vypínací spouště
• Pro nezpožděné vypínání jističů NZM, LZM
a vypínačů LN
• Pro 4pólové provedení jističe vypínače
• Vypínání napěťovým impulzem nebo trvalým
napětím
• Bez integrovaných pomocných kontaktů
• Nelze kombinovat podpěťovými spouštěmi
NZM
