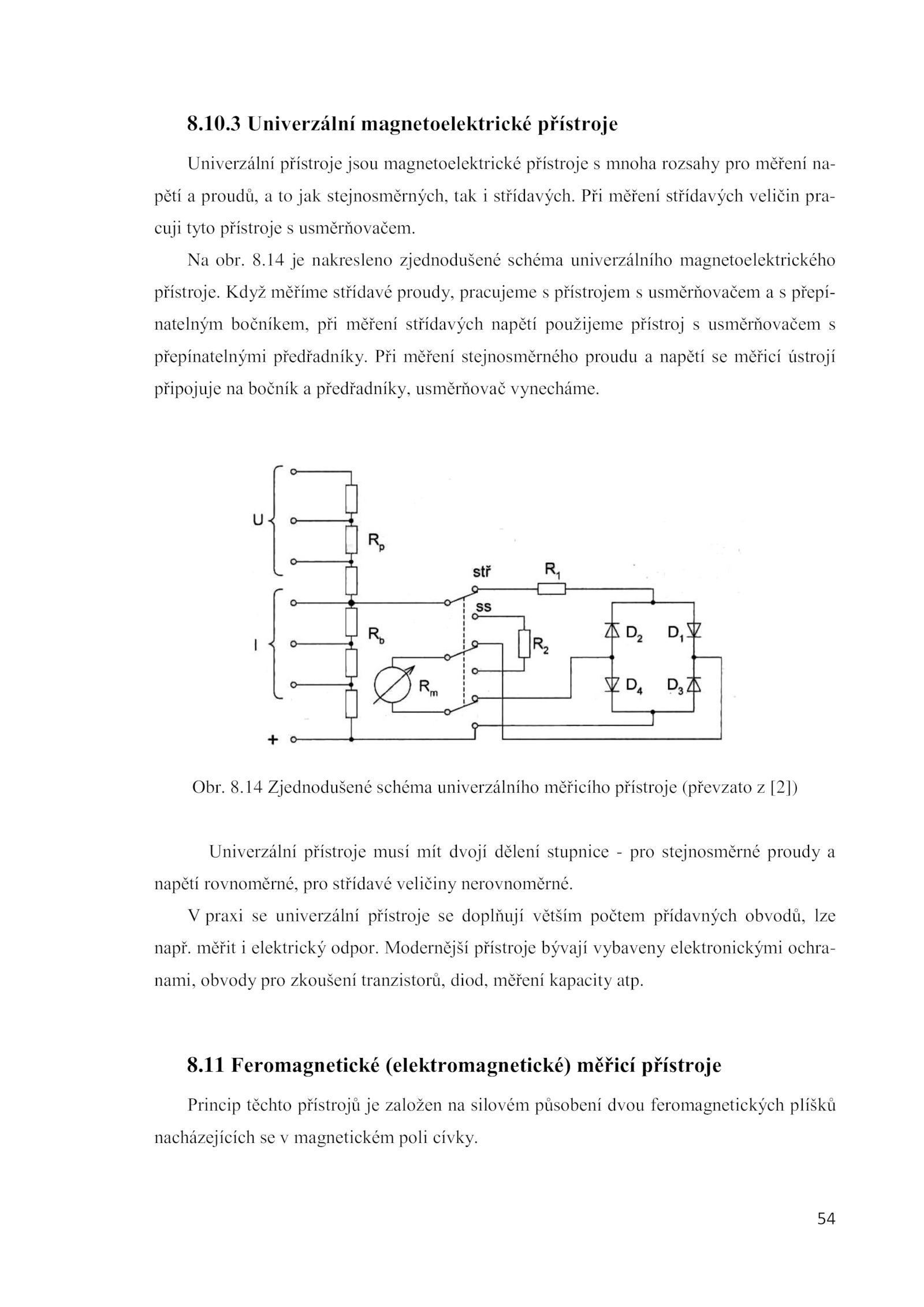

54 8. 8. Když měříme střídavé proudy, pracujeme přístrojem usměrňovačem přepí- natelným bočníkem, při měření střídavých napětí použijeme přístroj usměrňovačem s přepínatelnými předřadníky. Při měření střídavých veličin pra- cuji tyto přístroje usměrňovačem. Při měření stejnosměrného proudu napětí měřicí ústrojí připojuje bočník předřadníky, usměrňovač vynecháme. 8. měřit elektrický odpor. Modernější přístroje bývají vybaveny elektronickými ochra- nami, obvody pro zkoušení tranzistorů, diod, měření kapacity atp. . 8.14 nakresleno zjednodušené schéma univerzálního magnetoelektrického přístroje.11 Feromagnetické (elektromagnetické) měřicí přístroje Princip těchto přístrojů založen silovém působení dvou feromagnetických plíšků nacházejících magnetickém poli cívky. Obr.10.3 Univerzální magnetoelektrické přístroje Univerzální přístroje jsou magnetoelektrické přístroje mnoha rozsahy pro měření na- pětí proudů, jak stejnosměrných, tak střídavých. Na obr. V praxi univerzální přístroje doplňují větším počtem přídavných obvodů, lze např.14 Zjednodušené schéma univerzálního měřicího přístroje (převzato [2]) Univerzální přístroje musí mít dvojí dělení stupnice pro stejnosměrné proudy a napětí rovnoměrné, pro střídavé veličiny nerovnoměrné
