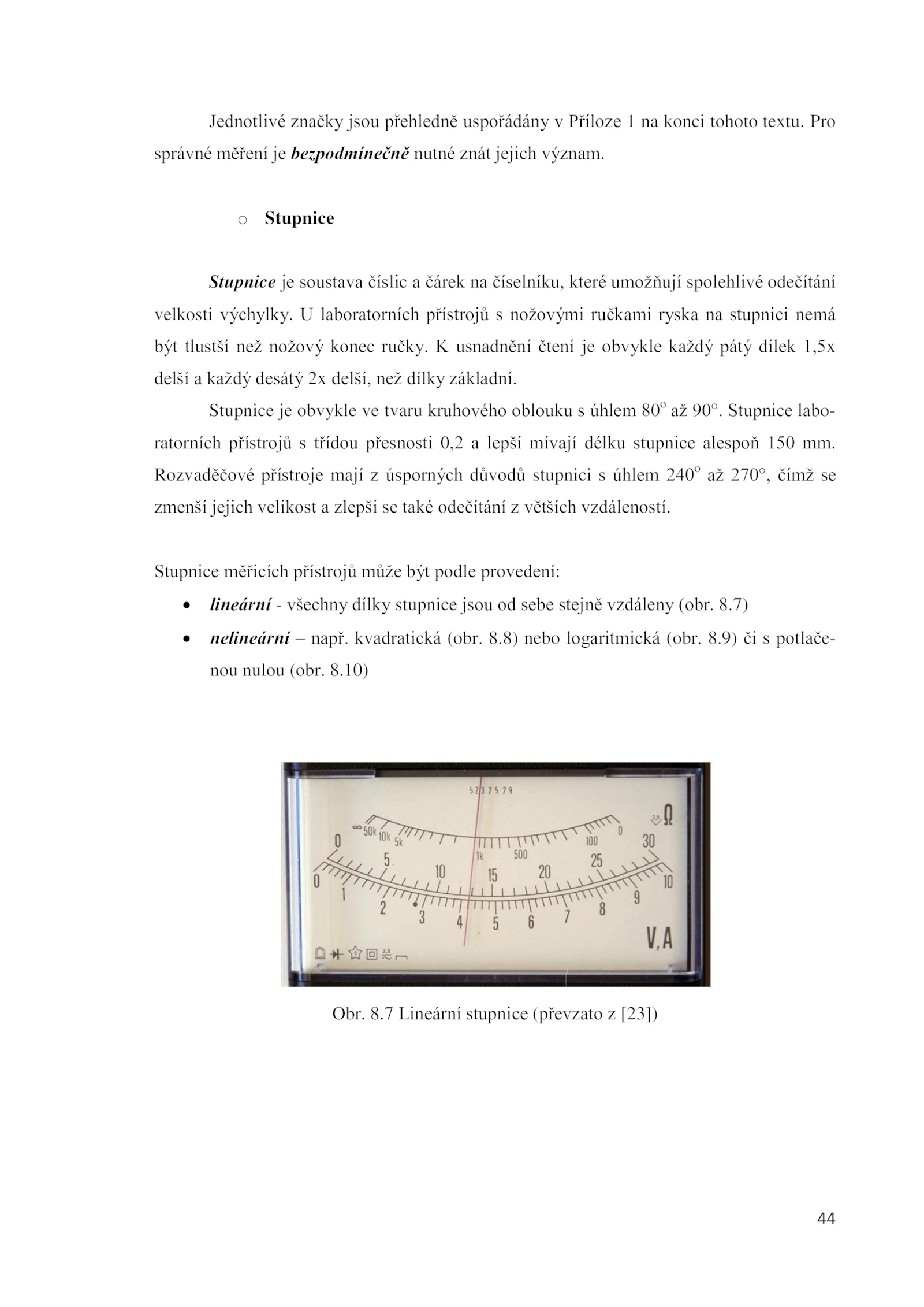

44 Jednotlivé značky jsou přehledně uspořádány Příloze konci tohoto textu. Pro správné měření bezpodmínečně nutné znát jejich význam. 8.10) Obr. 8. 8.9) potlače- nou nulou (obr. o Stupnice Stupnice soustava číslic čárek číselníku, které umožňují spolehlivé odečítání velkosti výchylky. Stupnice měřicích přístrojů může být podle provedení:  lineární všechny dílky stupnice jsou sebe stejně vzdáleny (obr. usnadnění čtení obvykle každý pátý dílek 1,5x delší každý desátý delší, než dílky základní. Stupnice obvykle tvaru kruhového oblouku úhlem 80o až 90°.7 Lineární stupnice (převzato [23]) .7)  nelineární např. 8. kvadratická (obr. 8.8) nebo logaritmická (obr. laboratorních přístrojů nožovými ručkami ryska stupnici nemá být tlustší než nožový konec ručky. Rozvaděčové přístroje mají úsporných důvodů stupnici úhlem 240o až 270°, čímž se zmenší jejich velikost zlepši také odečítání větších vzdáleností. Stupnice labo- ratorních přístrojů třídou přesnosti 0,2 lepší mívají délku stupnice alespoň 150 mm
