při použití elektronických transformátorů.
• Úspora elektrické energie
Regulací hladiny osvětlení reguluje příkon světelného zdroje.
Schém zapojení Průběh napětí
96
. dalšímu sepnutí diodovým tyristorem dojde další půlvlně napětí. vypnutí dochází určitém okamžiku kladné nebo záporné napěťové půlvlny závislosti úrovni nastavené
potenciometrem.
Klesne-li zatížení pod přípustnou hodnotu, dojde poklesu přídržného proudu triaku, což vyvolá chybnou funkci blikání světelného zdroje.legrand
S í

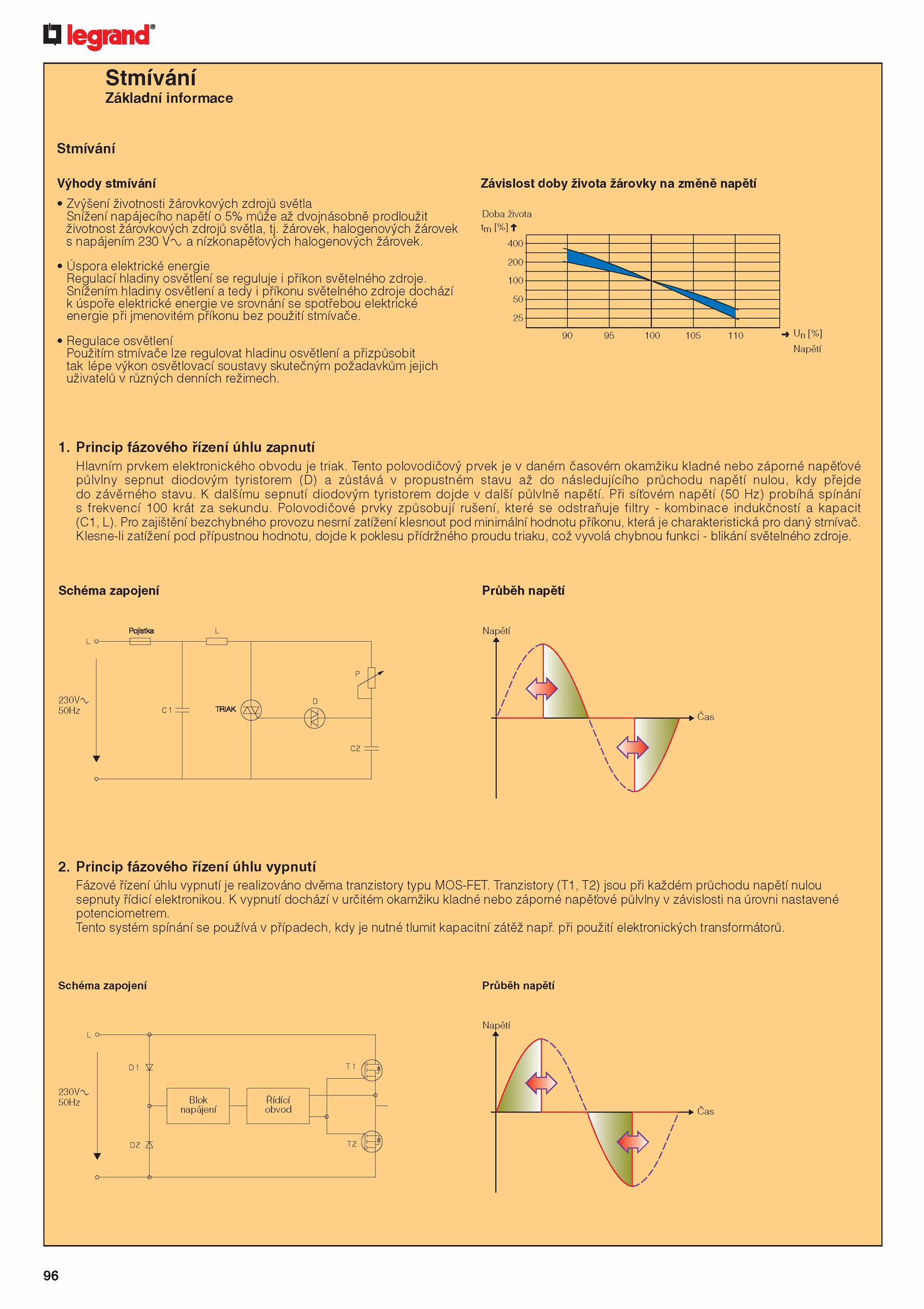

Základní informace
Stmívání
V ýhody stm ívání
• Zvýšení životnosti žárovkových zdrojů světla
Snížení napájecího napětí může dvojnásobně prodloužit
životnost žárovkových zdrojů světla, tj.
Tento systém spínání používá případech, kdy nutné tlumit kapacitní zátěž např. Princip fázového řízení úhlu zapnutí
Hlavním prvkem elektronického obvodu triak. Při síťovém napětí (50 Hz) probíhá spínání
s frekvencí 100 krát sekundu. Tranzistory (T1, T2) jsou při každém průchodu napětí nulou
sepnuty řídicí elektronikou. Polovodičové prvky způsobují rušení, které odstraňuje filtry kom binace indukčností kapacit
(C1, L).
Z ávislost života žárovky ěně napětí
Doba života
tm [%] t
400
200
100
50
25
90 100 105 110 Un[%]
Napětí
1. Tento polovodičový prvek daném časovém okamžiku kladné nebo záporné napěťové
půlvlny sepnut diodovým tyristorem (D) zůstává propustném stavu následujícího průchodu napětí nulou, kdy přejde
do závěrného stavu.
Schém zapojení Průběh napětí
Pojistka Napětí
2. Pro zajištění bezchybného provozu nesmí zatížení klesnout pod minimální hodnotu příkonu, která charakteristická pro daný stmívač.
• Regulace osvětlení
Použitím stmívače lze regulovat hladinu osvětlení přizpůsobit
tak lépe výkon osvětlovací soustavy skutečným požadavkům jejich
uživatelů různých denních režimech. žárovek, halogenových žárovek
s napájením 230 nízkonapěťových halogenových žárovek.
Snížením hladiny osvětlení tedy příkonu světelného zdroje dochází
k úspoře elektrické energie srovnání spotřebou elektrické
energie při jmenovitém příkonu bez použití stmívače. Princip fázového řízení úhlu vypnutí
Fázové řízení úhlu vypnutí realizováno dvěma tranzistory typu MOS-FET
