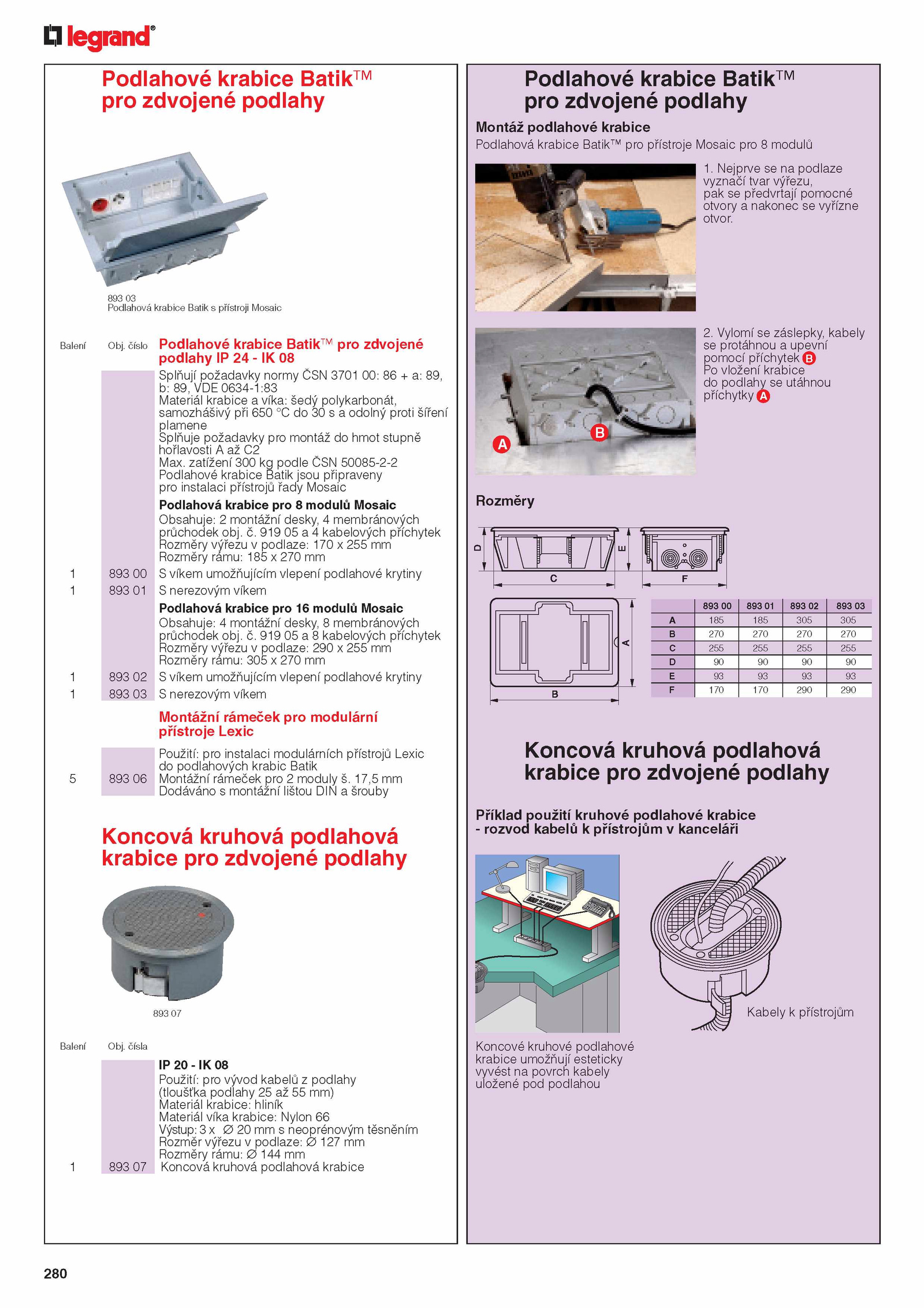

Podlahové krabice Batik™
pro zdvojené podlahy
893 03
Podlahová krabice Batik přístroji Mosaic
Balení Obj. 919 kabelových příchytek
Rozměry výřezu podlaze: 170 255 mm
Rozměry rámu: 185 270 mm
S víkem umožňujícím vlepení podlahové krytiny
S nerezovým víkem
Podlahová krabice pro modulů Mosaic
Obsahuje: montážní desky, membránových
průchodek obj. čísla
IP 08
Použití: pro vývod kabelů podlahy
(tloušťka podlahy mm)
Materiál krabice: hliník
Materiál víka krabice: Nylon 66
Výstup: neoprénovým těsněním
Rozměr výřezu podlaze: 127 mm
Rozměry rámu: 144 mm
Koncová kruhová podlahová krabice
Podlahové krabice Batik™
pro zdvojené podlahy
Montáž podlahové krabice
Podlahová krabice Batik™ pro přístroje Mosaic pro modulů
1. Nejprve podlaze
vyznačí tvar výřezu,
pak předvrtají pomocné
otvory nakonec vyřízne
otvor.
B
2. číslo
893 00
893 01
893 02
893 03
893 06
Podlahové krabice Batik™ pro zdvojené
podlahy 08
Splňují požadavky normy CSN 3701 00: 89,
b: 89, VDE 0634-1:83
Materiál krabice víka: šedý polykarbonát,
samozhášivý při 650 odolný proti šíření
plamene
Splňuje požadavky pro montáž hmot stupně
hořlavosti C2
Max. Vylomí záslepky, kabely
se protáhnou upevní
pomocí řích yte k©
Po vložení krabice
do podlahy utáhnou
příchytky ©
(A
Rozměry
r
-------W S1-------
( <
893 893 893 893 03
A 185 185 305 305
B 270 270 270 270
C 255 255 255 255
D 90
------------^ ------------ 93
B 170 170 290 290
Koncová kruhová podlahová
krabice pro zdvojené podlahy
Příklad použití kruhové podlahové krabice
- rozvod kabelů přístrojům kanceláři
Kabely přístrojům
Koncové kruhové podlahové
krabice umožňují esteticky
vyvést povrch kabely
uložené pod podlahou
5
893 07
280
. zatížení 300 podle CSN 50085-2-2
Podlahové krabice Batik jsou připraveny
pro instalaci přístrojů řady Mosaic
Podlahová krabice pro modulů Mosaic
Obsahuje: montážní desky, membránových
průchodek obj. 919 kabelových příchytek
Rozměry výřezu podlaze: 290 255 mm
Rozměry rámu: 305 270 mm
S víkem umožňujícím vlepení podlahové krytiny
S nerezovým víkem
Montážní rámeček pro modulární
přístroje Lexic
Použití: pro instalaci modulárních přístrojů Lexic
do podlahových krabic Batik
Montážní rámeček pro moduly 17,5 mm
Dodáváno montážní lištou DlN šrouby
Koncová kruhová podlahová
krabice pro zdvojené podlahy
Balení Obj
