093 22:
100 obj. 148-149)
Dveře (str. 148)
Rozměry
bez dveří
1s kovovými nebo průhlednými kouřovými dveřmi
Vzdálenostmezi
čelnímkrytem
adveřmi (1)
&
1sť í

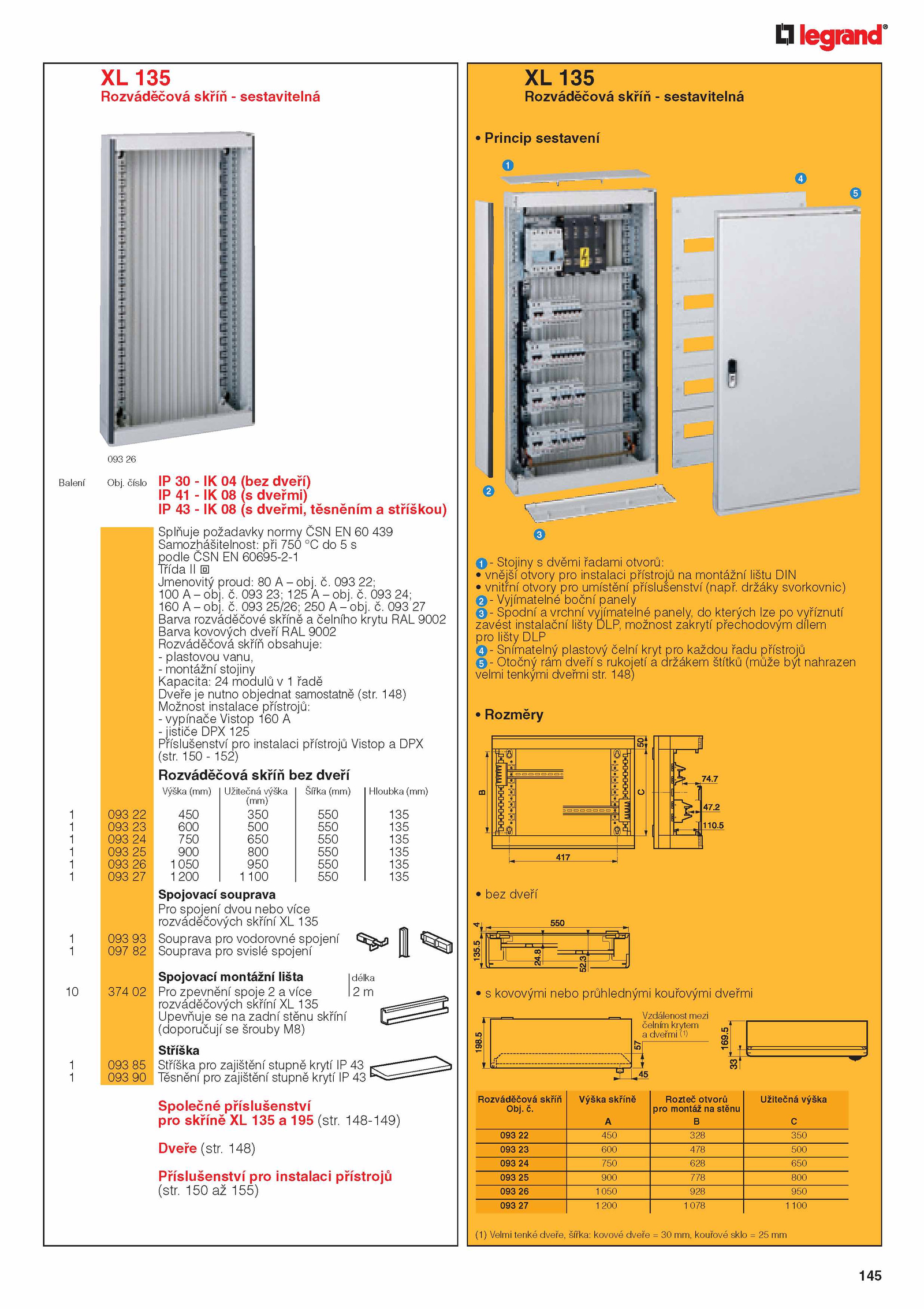

Rozváděčová skříň
Obj.LIlegrand9
X 5
Rozváděčová skříň -sestavitelná
Balení Obj. 150 155)
X 5
Rozváděčová skříň -sestavitelná
Princip sestavení
I
(1 -Stojiny dvěmi řadami otvorů:
• vnější otvory pro instalaci přístrojů montážní lištu DIN
• vnitřní otvory pro umístění příslušenství (např. 093 25/26; 250 obj. držáky svorkovnic)
2 -Vyjímatelné boční panely
3 -Spodní vrchní vyjímatelné panely, kterých lze vyříznutí
zavést instalační lišty DLP, možnost zakrytí přechodovým dílem
pro lišty DLP
4 -Snímatelný plastový čelní kryt pro každou řadu přístrojů
5 -Otočný rám dveří rukojetí držákem štítků (může být nahrazen
velmi tenkými dveřmi str. č. číslo -IK (bez dveří)
IP -IK dveřmi)
IP -IK dveřmi, těsněním stříškou)
Splňuje požadavky normy ČSN 439
Samozhášitelnost: při 750 s
podle ČSN 60695-2-1
Třída 0
Jmenovitý proud: obj. 150 152)
Rozváděčová skříň bez dveří
10
093 93
097 82
374 02
093 85
093 90
Výška(mm) Užitečnávýška
(mm)
Šířka(mm) Hloubka(mm)
093 450 350 550 135
093 600 500 550 135
093 750 650 550 135
093 900 800 550 135
093 1050 950 550 135
093 1200 100 550 135
Spojovací souprava
Pro spojení dvou nebo více
rozváděčových skříní 135
Souprava pro vodorovné spojení
Souprava pro svislé spojení
Spojovací montážní lišta
Pro zpevnění spoje více
rozváděčových skříní 135
Upevňuje zadní stěnu skříní
(doporučují šrouby M8)
Stříška
Stříška pro zajištění stupně krytí 43
Těsnění pro zajištění stupně krytí 43
délka
2 m
Společné příslušenství
pro skříně 135 195 (str. 093 23; 125 obj. 148)
Příslušenství pro instalaci přístrojů
(str. 093 24:
160 obj. 093 27
Barva rozváděčové skříně čelního krytu RAL 9002
Barva kovových dveří RAL 9002
Rozváděčová skříň obsahuje:
-plastovou vanu,
-montážní stojiny
Kapacita: modulů řadě
Dveře nutno objednat samostatně (str.
Výška skříně
A
Rozteč otvorů
pro montáž stěnu
B
Užitečná výška
C
093 450 328 350
093 600 478 500
093 750 628 650
093 900 778 800
093 1050 928 950
093 1200 1078 1100
(1) Velmi tenkédveře, šířka: kovovédveře =30mm, kouřovésklo= 25mm
09326
145
. 148)
Možnost instalace přístrojů:
-vypínače Vistop 160 A
-jističe DPX 125
Příslušenství pro instalaci přístrojů Vistop DPX
(str
