Elektroinstalační krabice je
možné připevnit kabelovému žlabu JUPITER pomocí montážní desky MDS. krytí 66
Průřez kabelu
KSK 125 2PO6 1,5 mm2
KSK 175 2PO10 1,5 mm2
klasifikace [min] silové kabely
číslo protokolu FR-166-17-AUNS
E90, P90-R, PS90
číslo stanoviska JR-141-17-NURS
Certifikace dle: ČSN 0895, DIN 4102-12, STN 0205
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30

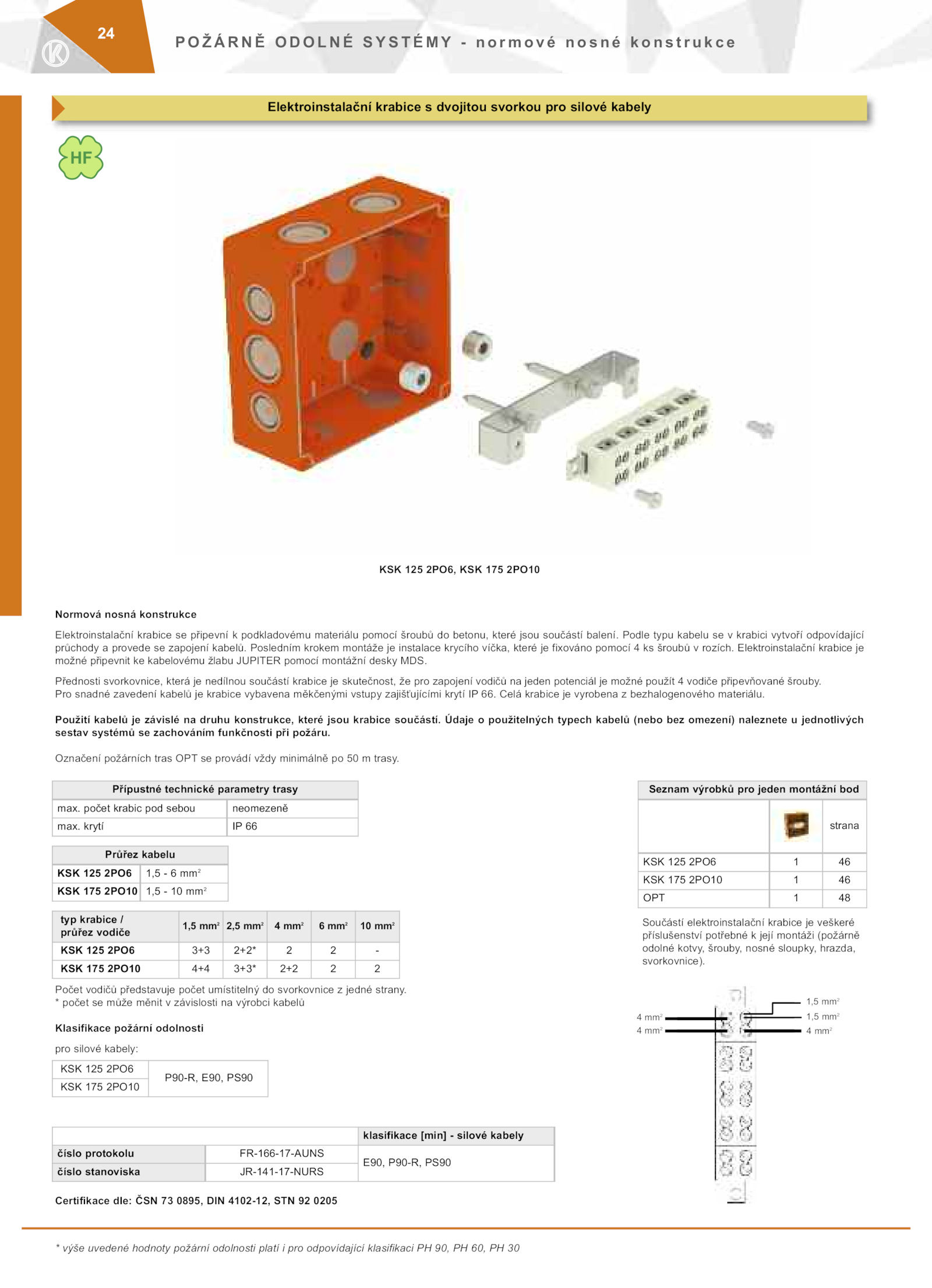

elektroinstalační krabice dvojitou svorkou pro silové kabely
typ krabice /
průřez vodiče
1,5 mm2
2,5 mm2
4 mm2
6 mm2
10 mm2
KSK 125 2PO6 3+3 2+2* -
KSK 175 2PO10 4+4 3+3* 2+2 2
KSK 125 2PO6
P90-R, E90, PS90
KSK 175 2PO10
. Podle typu kabelu krabici vytvoří odpovídající
průchody provede zapojení kabelů.
Pro snadné zavedení kabelů krabice vybavena měkčenými vstupy zajišťujícími krytí 66.
Použití kabelů závislé druhu konstrukce, které jsou krabice součástí.
Přípustné technické parametry trasy
max.
Počet vodičů představuje počet umístitelný svorkovnice jedné strany.
Přednosti svorkovnice, která nedílnou součástí krabice skutečnost, pro zapojení vodičů jeden potenciál možné použít vodiče připevňované šrouby.
* počet může měnit závislosti výrobci kabelů
Klasifikace požární odolnosti
pro silové kabely:
KSK 125 2PO6, KSK 175 2PO10
1,5 mm2
1,5 mm2
4 mm2
4 mm2
4 mm2
Seznam výrobků pro jeden montážní bod
strana
KSK 125 2PO6 46
KSK 175 2PO10 46
OPT 48
Součástí elektroinstalační krabice veškeré
příslušenství potřebné její montáži (požárně
odolné kotvy, šrouby, nosné sloupky, hrazda,
svorkovnice). Posledním krokem montáže instalace krycího víčka, které fixováno pomocí šroubů rozích.
Označení požárních tras OPT provádí vždy minimálně trasy. Údaje použitelných typech kabelů (nebo bez omezení) naleznete jednotlivých
sestav systémů zachováním funkčnosti při požáru. počet krabic pod sebou neomezeně
max.e
24
Normová nosná konstrukce
Elektroinstalační krabice připevní podkladovému materiálu pomocí šroubů betonu, které jsou součástí balení. Celá krabice vyrobena bezhalogenového materiálu
