Údaje použitelných typech kabelů (nebo bez omezení) naleznete jednotlivých
sestav systémů zachováním funkčnosti při požáru.
* počet může měnit závislosti výrobci kabelů
Klasifikace požární odolnosti
pro silové kabely:
KSK 100 PO
P90-R, E90, PS90
KSK 125 PO10
KSK 175 PO16

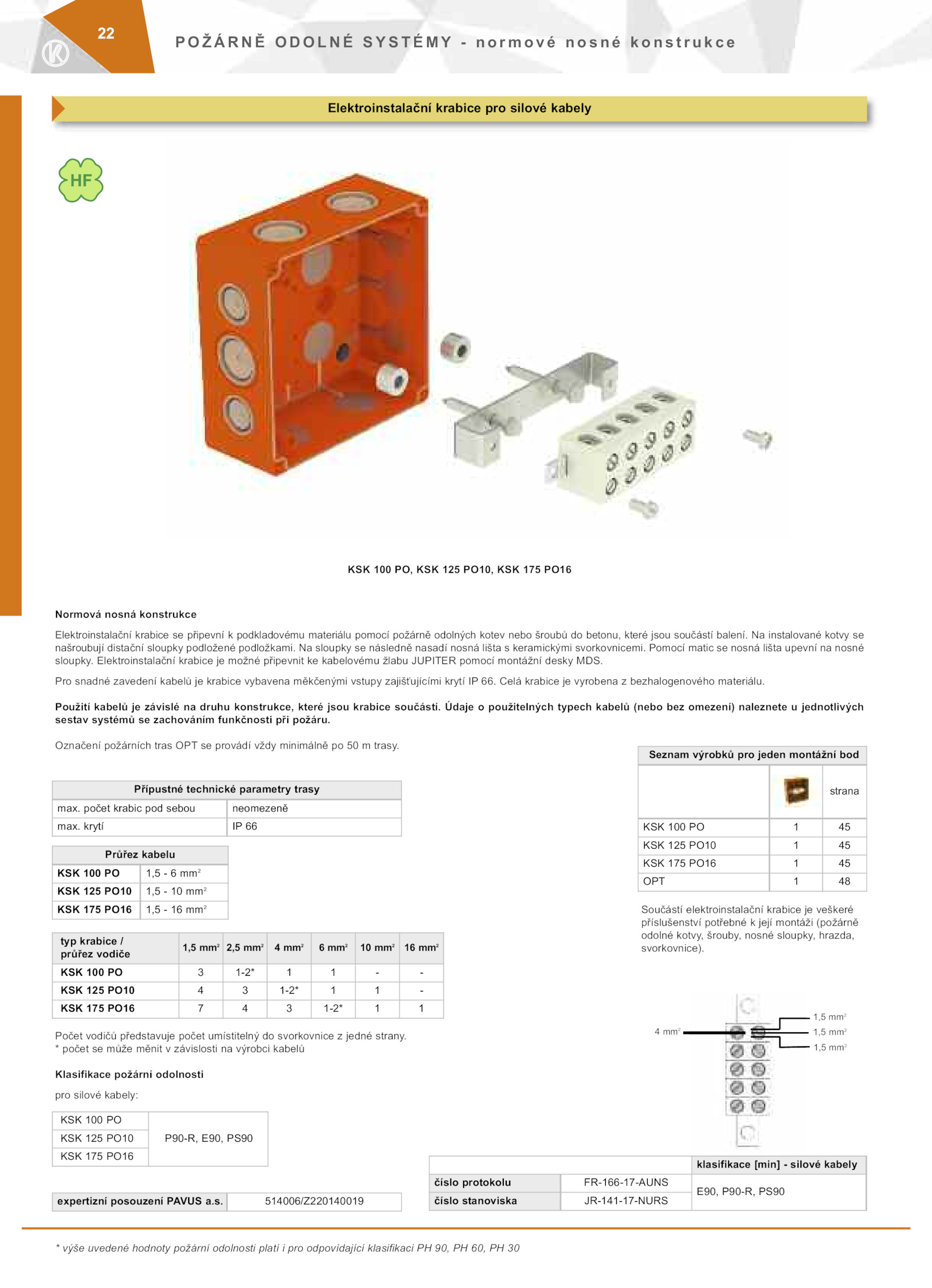

KSK 100 PO, KSK 125 PO10, KSK 175 PO16
typ krabice /
průřez vodiče
1,5 mm2
2,5 mm2
4 mm2
6 mm2
10 mm2
16 mm2
KSK 100 1-2* -
KSK 125 PO10 1-2* -
KSK 175 PO16 1-2* 1
1,5 mm2
1,5 mm2
1,5 mm2
4 mm2
Seznam výrobků pro jeden montážní bod
strana
KSK 100 45
KSK 125 PO10 45
KSK 175 PO16 45
OPT 48
Přípustné technické parametry trasy
max. sloupky následně nasadí nosná lišta keramickými svorkovnicemi. počet krabic pod sebou neomezeně
max.
Označení požárních tras OPT provádí vždy minimálně trasy.
Použití kabelů závislé druhu konstrukce, které jsou krabice součástí.
Počet vodičů představuje počet umístitelný svorkovnice jedné strany. Pomocí matic nosná lišta upevní nosné
sloupky. Elektroinstalační krabice možné připevnit kabelovému žlabu JUPITER pomocí montážní desky MDS.s. Celá krabice vyrobena bezhalogenového materiálu.
expertizní posouzení PAvuS a. 514006/Z220140019
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30
elektroinstalační krabice pro silové kabely
klasifikace [min] silové kabely
číslo protokolu FR-166-17-AUNS
E90, P90-R, PS90
číslo stanoviska JR-141-17-NURS
.e
22
Normová nosná konstrukce
Elektroinstalační krabice připevní podkladovému materiálu pomocí požárně odolných kotev nebo šroubů betonu, které jsou součástí balení. krytí 66
Průřez kabelu
KSK 100 1,5 mm2
KSK 125 PO10 1,5 mm2
KSK 175 PO16 1,5 mm2
Součástí elektroinstalační krabice veškeré
příslušenství potřebné její montáži (požárně
odolné kotvy, šrouby, nosné sloupky, hrazda,
svorkovnice). instalované kotvy se
našroubují distační sloupky podložené podložkami.
Pro snadné zavedení kabelů krabice vybavena měkčenými vstupy zajišťujícími krytí 66
