Jsou konstruována jednoho kusu
plechu nařezanými bočnicemi pro následné ohnutí při
montáži. 130).
.e
121
2 tloušťka plechu (mm) počet šroubů pro spojení standard zinkování Sendzimir
0 hmotnost kg/ks objednávku žárové zinkování ponorem
B
B
H
A
150
A
H
B
Æ7 32
Æ7 17
C
> Spojení provádí přímým nasunutím kabelového žlabu do
tvarovky následným zajištěním šrouby NSM 6X10 (str. 97).
> Víka jsou dodávána rovná.

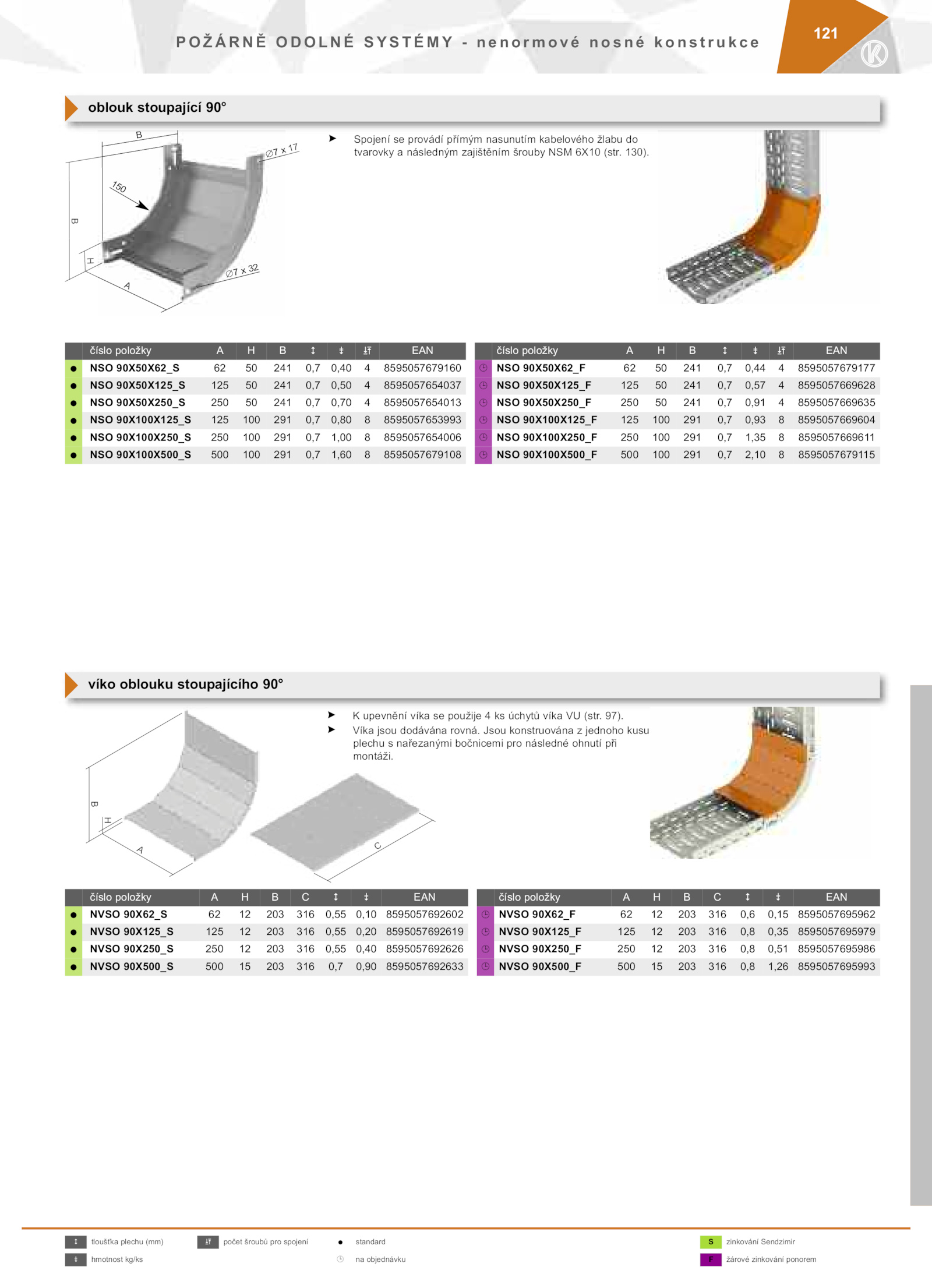

oblouk stoupající 90°
číslo položky EAN číslo položky EAN
= NSO 90X50X62_S 241 0,7 0,40 8595057679160 NSO 90X50X62_F 241 0,7 0,44 8595057679177
= NSO 90X50X125_S 125 241 0,7 0,50 8595057654037 NSO 90X50X125_F 125 241 0,7 0,57 8595057669628
= NSO 90X50X250_S 250 241 0,7 0,70 8595057654013 NSO 90X50X250_F 250 241 0,7 0,91 8595057669635
= NSO 90X100X125_S 125 100 291 0,7 0,80 8595057653993 NSO 90X100X125_F 125 100 291 0,7 0,93 8595057669604
= NSO 90X100X250_S 250 100 291 0,7 1,00 8595057654006 NSO 90X100X250_F 250 100 291 0,7 1,35 8595057669611
= NSO 90X100X500_S 500 100 291 0,7 1,60 8595057679108 NSO 90X100X500_F 500 100 291 0,7 2,10 8595057679115
víko oblouku stoupajícího 90°
číslo položky EAN číslo položky EAN
= NVSO 90X62_S 203 316 0,55 0,10 8595057692602 NVSO 90X62_F 203 316 0,6 0,15 8595057695962
= NVSO 90X125_S 125 203 316 0,55 0,20 8595057692619 NVSO 90X125_F 125 203 316 0,8 0,35 8595057695979
= NVSO 90X250_S 250 203 316 0,55 0,40 8595057692626 NVSO 90X250_F 250 203 316 0,8 0,51 8595057695986
= NVSO 90X500_S 500 203 316 0,7 0,90 8595057692633 NVSO 90X500_F 500 203 316 0,8 1,26 8595057695993
> upevnění víka použije úchytů víka (str
