e
116
2 tloušťka plechu (mm) počet šroubů pro spojení standard zinkování Sendzimir
0 hmotnost kg/ks objednávku žárové zinkování ponorem
A
B
H
H
B
A
R
1
0
0
Æ
7
x
3
2
Æ
7
x
1
7
> Spojení provádí přímým nasunutím kabelového
žlabu tvarovky následným zajištěním šrouby
NSM 6X10 (str. 130).

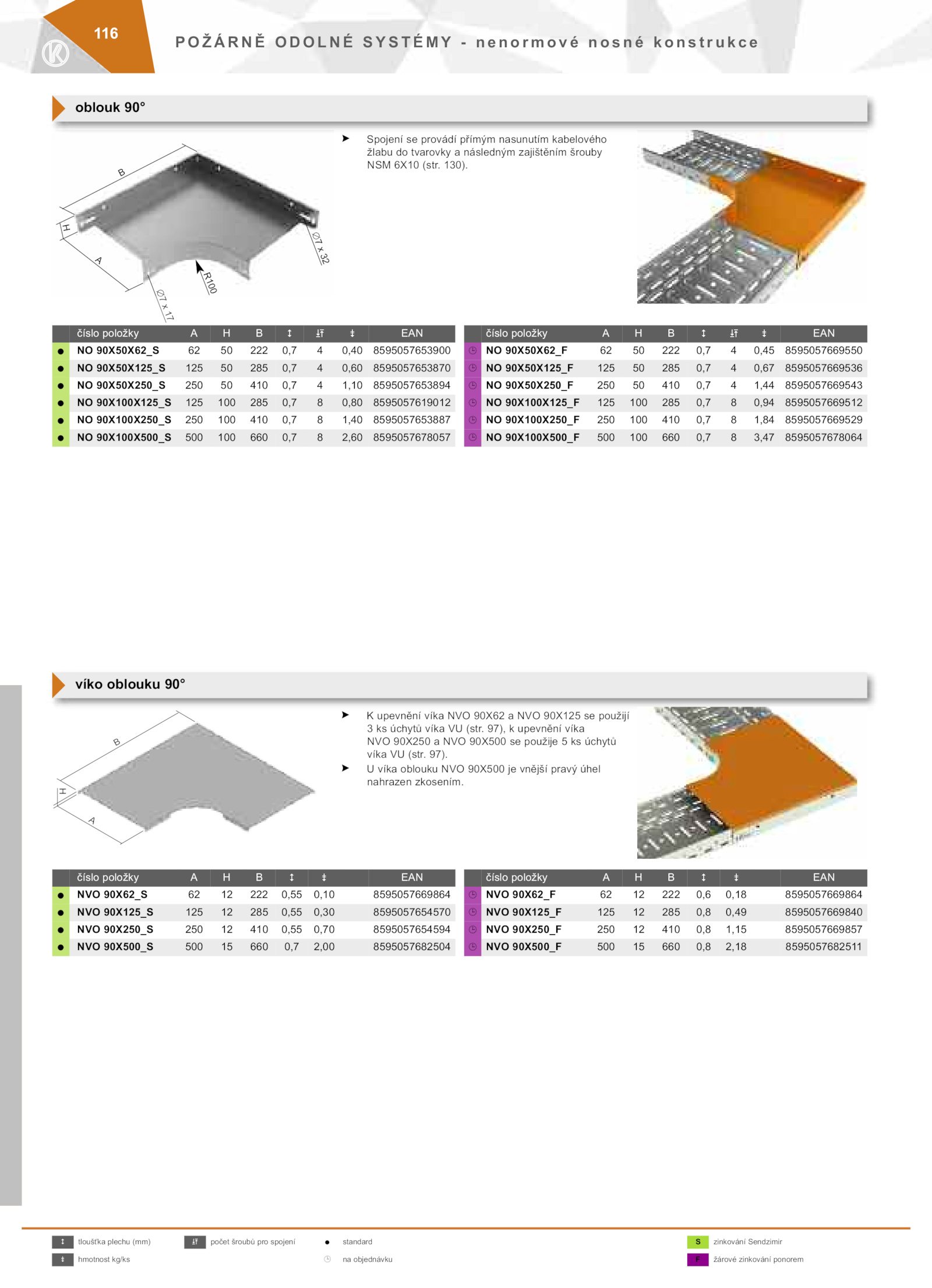

oblouk 90°
číslo položky EAN číslo položky EAN
= 90X50X62_S 222 0,7 0,40 8595057653900 90X50X62_F 222 0,7 0,45 8595057669550
= 90X50X125_S 125 285 0,7 0,60 8595057653870 90X50X125_F 125 285 0,7 0,67 8595057669536
= 90X50X250_S 250 410 0,7 1,10 8595057653894 90X50X250_F 250 410 0,7 1,44 8595057669543
= 90X100X125_S 125 100 285 0,7 0,80 8595057619012 90X100X125_F 125 100 285 0,7 0,94 8595057669512
= 90X100X250_S 250 100 410 0,7 1,40 8595057653887 90X100X250_F 250 100 410 0,7 1,84 8595057669529
= 90X100X500_S 500 100 660 0,7 2,60 8595057678057 90X100X500_F 500 100 660 0,7 3,47 8595057678064
> upevnění víka NVO 90X62 NVO 90X125 použijí
3 úchytů víka (str. 97), upevnění víka
NVO 90X250 NVO 90X500 použije úchytů
víka (str. 97).
víko oblouku 90°
číslo položky EAN číslo položky EAN
= NVO 90X62_S 222 0,55 0,10 8595057669864 NVO 90X62_F 222 0,6 0,18 8595057669864
= NVO 90X125_S 125 285 0,55 0,30 8595057654570 NVO 90X125_F 125 285 0,8 0,49 8595057669840
= NVO 90X250_S 250 410 0,55 0,70 8595057654594 NVO 90X250_F 250 410 0,8 1,15 8595057669857
= NVO 90X500_S 500 660 0,7 2,00 8595057682504 NVO 90X500_F 500 660 0,8 2,18 8595057682511
.
> víka oblouku NVO 90X500 vnější pravý úhel
nahrazen zkosením
