> Víka povrchovou úpravou šířky 300 600 jsou dodávána
již ohnutá tvaru stoupajícího oblouku.

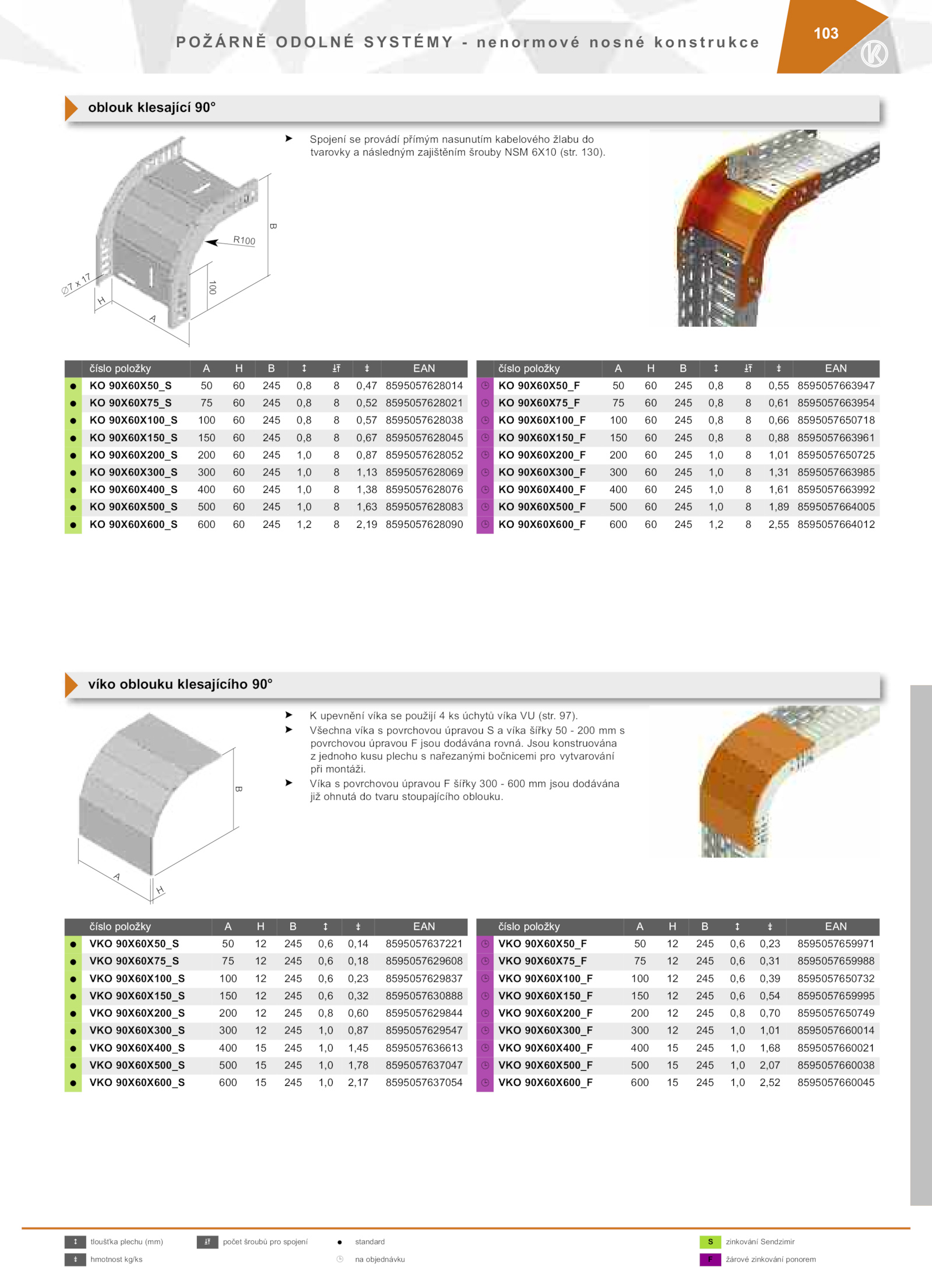

oblouk klesající 90°
číslo položky EAN číslo položky EAN
= 90X60X50_S 245 0,8 0,47 8595057628014 90X60X50_F 245 0,8 0,55 8595057663947
= 90X60X75_S 245 0,8 0,52 8595057628021 90X60X75_F 245 0,8 0,61 8595057663954
= 90X60X100_S 100 245 0,8 0,57 8595057628038 90X60X100_F 100 245 0,8 0,66 8595057650718
= 90X60X150_S 150 245 0,8 0,67 8595057628045 90X60X150_F 150 245 0,8 0,88 8595057663961
= 90X60X200_S 200 245 1,0 0,87 8595057628052 90X60X200_F 200 245 1,0 1,01 8595057650725
= 90X60X300_S 300 245 1,0 1,13 8595057628069 90X60X300_F 300 245 1,0 1,31 8595057663985
= 90X60X400_S 400 245 1,0 1,38 8595057628076 90X60X400_F 400 245 1,0 1,61 8595057663992
= 90X60X500_S 500 245 1,0 1,63 8595057628083 90X60X500_F 500 245 1,0 1,89 8595057664005
= 90X60X600_S 600 245 1,2 2,19 8595057628090 90X60X600_F 600 245 1,2 2,55 8595057664012
> upevnění víka použijí úchytů víka (str.
. 130). 97).
> Všechna víka povrchovou úpravou víka šířky 200 s
povrchovou úpravou jsou dodávána rovná. Jsou konstruována
z jednoho kusu plechu nařezanými bočnicemi pro vytvarování
při montáži.e
103
2 tloušťka plechu (mm) počet šroubů pro spojení standard zinkování Sendzimir
0 hmotnost kg/ks objednávku žárové zinkování ponorem
A
B
H
víko oblouku klesajícího 90°
číslo položky EAN číslo položky EAN
= VKO 90X60X50_S 245 0,6 0,14 8595057637221 VKO 90X60X50_F 245 0,6 0,23 8595057659971
= VKO 90X60X75_S 245 0,6 0,18 8595057629608 VKO 90X60X75_F 245 0,6 0,31 8595057659988
= VKO 90X60X100_S 100 245 0,6 0,23 8595057629837 VKO 90X60X100_F 100 245 0,6 0,39 8595057650732
= VKO 90X60X150_S 150 245 0,6 0,32 8595057630888 VKO 90X60X150_F 150 245 0,6 0,54 8595057659995
= VKO 90X60X200_S 200 245 0,8 0,60 8595057629844 VKO 90X60X200_F 200 245 0,8 0,70 8595057650749
= VKO 90X60X300_S 300 245 1,0 0,87 8595057629547 VKO 90X60X300_F 300 245 1,0 1,01 8595057660014
= VKO 90X60X400_S 400 245 1,0 1,45 8595057636613 VKO 90X60X400_F 400 245 1,0 1,68 8595057660021
= VKO 90X60X500_S 500 245 1,0 1,78 8595057637047 VKO 90X60X500_F 500 245 1,0 2,07 8595057660038
= VKO 90X60X600_S 600 245 1,0 2,17 8595057637054 VKO 90X60X600_F 600 245 1,0 2,52 8595057660045
H
B
100
A
Æ7 17
R100
> Spojení provádí přímým nasunutím kabelového žlabu do
tvarovky následným zajištěním šrouby NSM 6X10 (str
