e
99
H
238
100
R
1
0
0
A
C
Æ7 17
H
224
A
C

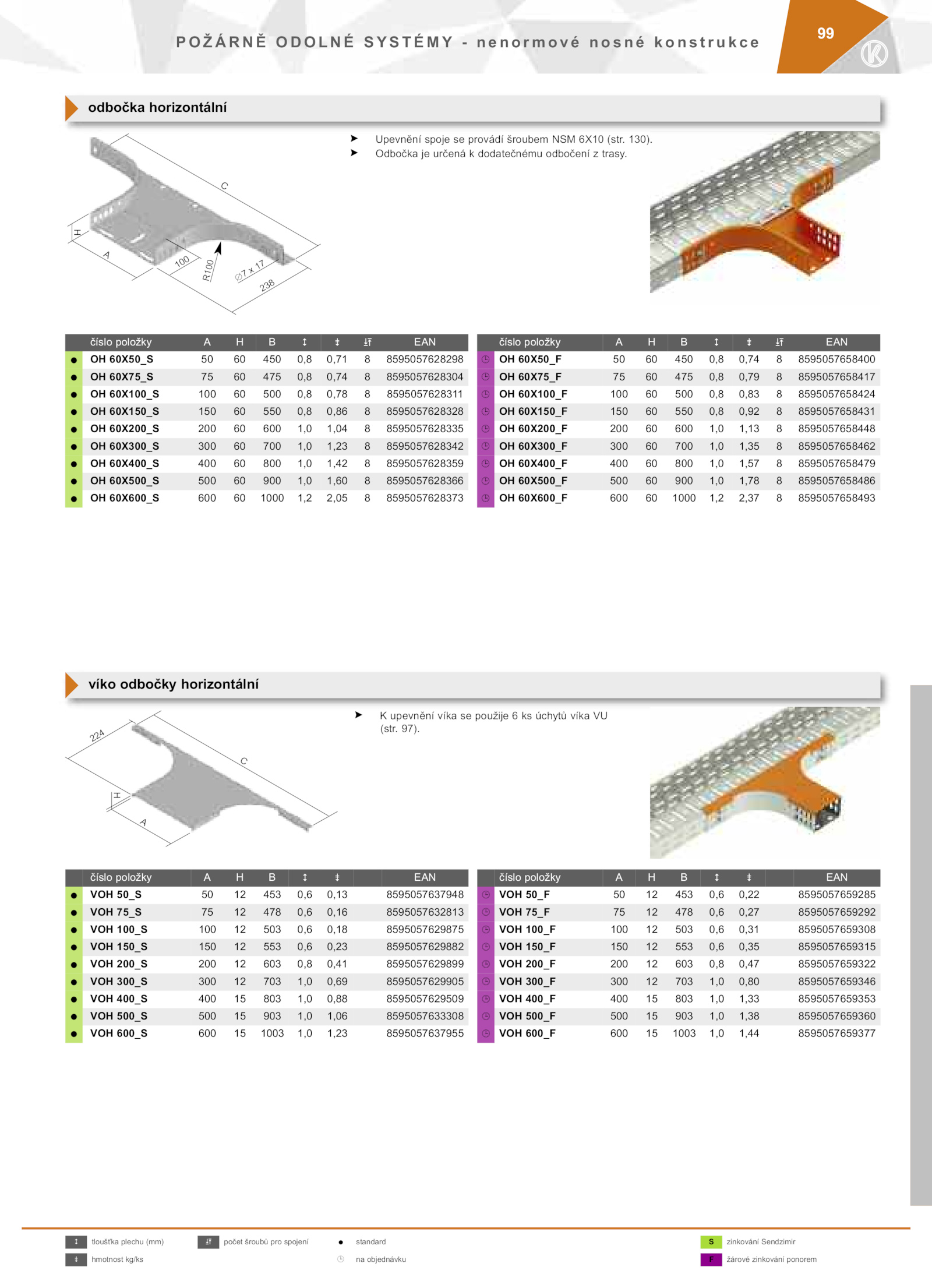

odbočka horizontální
číslo položky EAN číslo položky EAN
= 60X50_S 450 0,8 0,71 8595057628298 60X50_F 450 0,8 0,74 8595057658400
= 60X75_S 475 0,8 0,74 8595057628304 60X75_F 475 0,8 0,79 8595057658417
= 60X100_S 100 500 0,8 0,78 8595057628311 60X100_F 100 500 0,8 0,83 8595057658424
= 60X150_S 150 550 0,8 0,86 8595057628328 60X150_F 150 550 0,8 0,92 8595057658431
= 60X200_S 200 600 1,0 1,04 8595057628335 60X200_F 200 600 1,0 1,13 8595057658448
= 60X300_S 300 700 1,0 1,23 8595057628342 60X300_F 300 700 1,0 1,35 8595057658462
= 60X400_S 400 800 1,0 1,42 8595057628359 60X400_F 400 800 1,0 1,57 8595057658479
= 60X500_S 500 900 1,0 1,60 8595057628366 60X500_F 500 900 1,0 1,78 8595057658486
= 60X600_S 600 1000 1,2 2,05 8595057628373 60X600_F 600 1000 1,2 2,37 8595057658493
> upevnění víka použije úchytů víka VU
(str. 97).
> Odbočka určená dodatečnému odbočení trasy.
víko odbočky horizontální
číslo položky EAN číslo položky EAN
= VOH 50_S 453 0,6 0,13 8595057637948 VOH 50_F 453 0,6 0,22 8595057659285
= VOH 75_S 478 0,6 0,16 8595057632813 VOH 75_F 478 0,6 0,27 8595057659292
= VOH 100_S 100 503 0,6 0,18 8595057629875 VOH 100_F 100 503 0,6 0,31 8595057659308
= VOH 150_S 150 553 0,6 0,23 8595057629882 VOH 150_F 150 553 0,6 0,35 8595057659315
= VOH 200_S 200 603 0,8 0,41 8595057629899 VOH 200_F 200 603 0,8 0,47 8595057659322
= VOH 300_S 300 703 1,0 0,69 8595057629905 VOH 300_F 300 703 1,0 0,80 8595057659346
= VOH 400_S 400 803 1,0 0,88 8595057629509 VOH 400_F 400 803 1,0 1,33 8595057659353
= VOH 500_S 500 903 1,0 1,06 8595057633308 VOH 500_F 500 903 1,0 1,38 8595057659360
= VOH 600_S 600 1003 1,0 1,23 8595057637955 VOH 600_F 600 1003 1,0 1,44 8595057659377
> Upevnění spoje provádí šroubem NSM 6X10 (str. 130).
2 tloušťka plechu (mm) počet šroubů pro spojení standard zinkování Sendzimir
0 hmotnost kg/ks objednávku žárové zinkování ponorem
