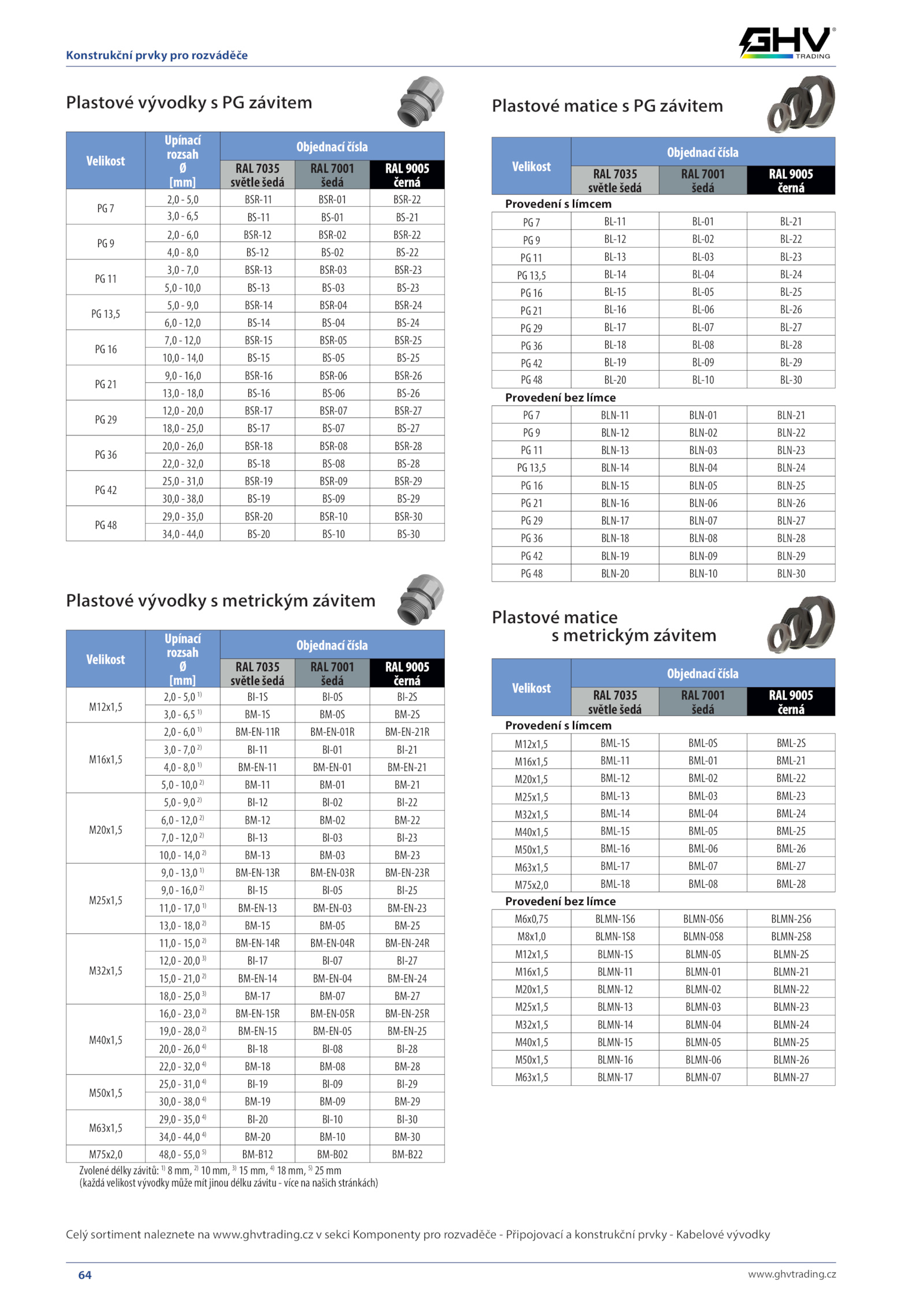

Konstrukční prvky pro rozváděče
Velikost
Upínací
rozsah
Ø
[mm]
Objednací čísla
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
PG 7
2,0 5,0 BSR-11 BSR-01 BSR-22
3,0 6,5 BS-11 BS-01 BS-21
PG 9
2,0 6,0 BSR-12 BSR-02 BSR-22
4,0 8,0 BS-12 BS-02 BS-22
PG 11
3,0 7,0 BSR-13 BSR-03 BSR-23
5,0 10,0 BS-13 BS-03 BS-23
PG 13,5
5,0 9,0 BSR-14 BSR-04 BSR-24
6,0 12,0 BS-14 BS-04 BS-24
PG 16
7,0 12,0 BSR-15 BSR-05 BSR-25
10,0 14,0 BS-15 BS-05 BS-25
PG 21
9,0 16,0 BSR-16 BSR-06 BSR-26
13,0 18,0 BS-16 BS-06 BS-26
PG 29
12,0 20,0 BSR-17 BSR-07 BSR-27
18,0 25,0 BS-17 BS-07 BS-27
PG 36
20,0 26,0 BSR-18 BSR-08 BSR-28
22,0 32,0 BS-18 BS-08 BS-28
PG 42
25,0 31,0 BSR-19 BSR-09 BSR-29
30,0 38,0 BS-19 BS-09 BS-29
PG 48
29,0 35,0 BSR-20 BSR-10 BSR-30
34,0 44,0 BS-20 BS-10 BS-30
Plastové vývodky závitem
Celý sortiment naleznete www.ghvtrading.ghvtrading.cz sekci Komponenty pro rozvaděče Připojovací konstrukční prvky Kabelové vývodky
Plastové matice závitem
Velikost
Objednací čísla
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
Provedení límcem
PG BL-11 BL-01 BL-21
PG BL-12 BL-02 BL-22
PG BL-13 BL-03 BL-23
PG 13,5 BL-14 BL-04 BL-24
PG BL-15 BL-05 BL-25
PG BL-16 BL-06 BL-26
PG BL-17 BL-07 BL-27
PG BL-18 BL-08 BL-28
PG BL-19 BL-09 BL-29
PG BL-20 BL-10 BL-30
Provedení bez límce
PG BLN-11 BLN-01 BLN-21
PG BLN-12 BLN-02 BLN-22
PG BLN-13 BLN-03 BLN-23
PG 13,5 BLN-14 BLN-04 BLN-24
PG BLN-15 BLN-05 BLN-25
PG BLN-16 BLN-06 BLN-26
PG BLN-17 BLN-07 BLN-27
PG BLN-18 BLN-08 BLN-28
PG BLN-19 BLN-09 BLN-29
PG BLN-20 BLN-10 BLN-30
Velikost
Upínací
rozsah
Ø
[mm]
Objednací čísla
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
M12x1,5
2,0 5,0 1)
BI-1S BI-0S BI-2S
3,0 6,5 1)
BM-1S BM-0S BM-2S
M16x1,5
2,0 6,0 1)
BM-EN-11R BM-EN-01R BM-EN-21R
3,0 7,0 2)
BI-11 BI-01 BI-21
4,0 8,0 1)
BM-EN-11 BM-EN-01 BM-EN-21
5,0 10,0 2)
BM-11 BM-01 BM-21
M20x1,5
5,0 9,0 2)
BI-12 BI-02 BI-22
6,0 12,0 2)
BM-12 BM-02 BM-22
7,0 12,0 2)
BI-13 BI-03 BI-23
10,0 14,0 2)
BM-13 BM-03 BM-23
M25x1,5
9,0 13,0 1)
BM-EN-13R BM-EN-03R BM-EN-23R
9,0 16,0 2)
BI-15 BI-05 BI-25
11,0 17,0 1)
BM-EN-13 BM-EN-03 BM-EN-23
13,0 18,0 2)
BM-15 BM-05 BM-25
M32x1,5
11,0 15,0 2)
BM-EN-14R BM-EN-04R BM-EN-24R
12,0 20,0 3)
BI-17 BI-07 BI-27
15,0 21,0 2)
BM-EN-14 BM-EN-04 BM-EN-24
18,0 25,0 3)
BM-17 BM-07 BM-27
M40x1,5
16,0 23,0 2)
BM-EN-15R BM-EN-05R BM-EN-25R
19,0 28,0 2)
BM-EN-15 BM-EN-05 BM-EN-25
20,0 26,0 4)
BI-18 BI-08 BI-28
22,0 32,0 4)
BM-18 BM-08 BM-28
M50x1,5
25,0 31,0 4)
BI-19 BI-09 BI-29
30,0 38,0 4)
BM-19 BM-09 BM-29
M63x1,5
29,0 35,0 4)
BI-20 BI-10 BI-30
34,0 44,0 4)
BM-20 BM-10 BM-30
M75x2,0 48,0 55,0 5)
BM-B12 BM-B02 BM-B22
Zvolené délky závitů: 1)
8 mm, 2)
10 mm, 3)
15 mm, 4)
18 mm, 5)
25 mm
(každá velikost vývodky může mít jinou délku závitu více našich stránkách)
Plastové vývodky metrickým závitem
Velikost
Objednací čísla
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
Provedení límcem
M12x1,5 BML-1S BML-0S BML-2S
M16x1,5 BML-11 BML-01 BML-21
M20x1,5 BML-12 BML-02 BML-22
M25x1,5 BML-13 BML-03 BML-23
M32x1,5 BML-14 BML-04 BML-24
M40x1,5 BML-15 BML-05 BML-25
M50x1,5 BML-16 BML-06 BML-26
M63x1,5 BML-17 BML-07 BML-27
M75x2,0 BML-18 BML-08 BML-28
Provedení bez límce
M6x0,75 BLMN-1S6 BLMN-0S6 BLMN-2S6
M8x1,0 BLMN-1S8 BLMN-0S8 BLMN-2S8
M12x1,5 BLMN-1S BLMN-0S BLMN-2S
M16x1,5 BLMN-11 BLMN-01 BLMN-21
M20x1,5 BLMN-12 BLMN-02 BLMN-22
M25x1,5 BLMN-13 BLMN-03 BLMN-23
M32x1,5 BLMN-14 BLMN-04 BLMN-24
M40x1,5 BLMN-15 BLMN-05 BLMN-25
M50x1,5 BLMN-16 BLMN-06 BLMN-26
M63x1,5 BLMN-17 BLMN-07 BLMN-27
Plastové matice
s metrickým závitem
