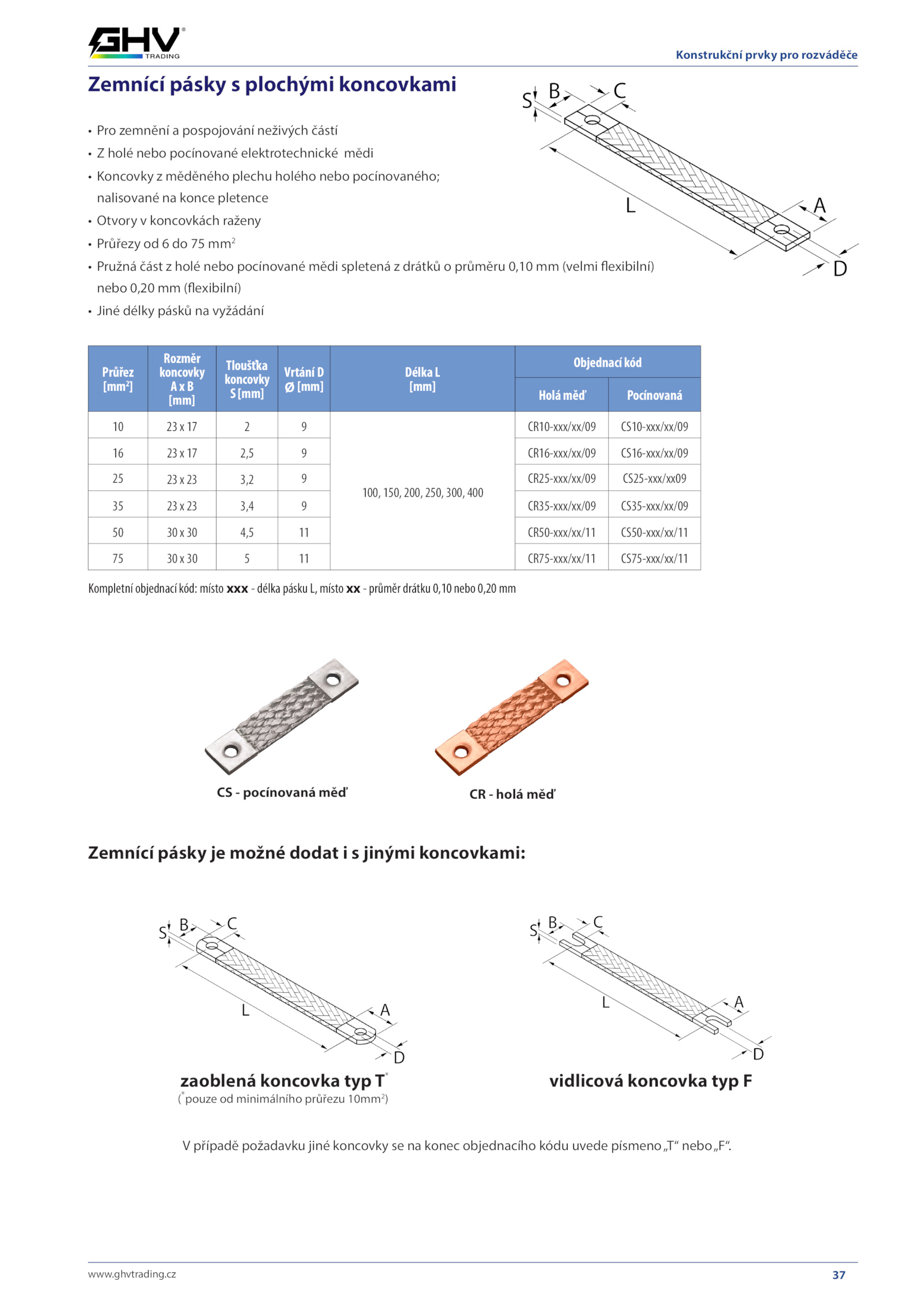

Konstrukční prvky pro rozváděče
Zemnící pásky plochými koncovkami
• Pro zemnění pospojování neživých částí
• holé nebo pocínované elektrotechnické mědi
• Koncovky měděného plechu holého nebo pocínovaného;
nalisované konce pletence
• Otvory koncovkách raženy
• Průřezy mm2
• Pružná část holé nebo pocínované mědi spletená drátků průměru 0,10 (velmi flexibilní)
nebo 0,20 (flexibilní)
• Jiné délky pásků vyžádání
CR holá měď
CS pocínovaná měď
Průřez
[mm2
]
Rozměr
koncovky
A B
[mm]
Tloušťka
koncovky
S [mm]
Vrtání D
Ø [mm]
Délka L
[mm]
Objednací kód
Holá měď Pocínovaná
10 9
100, 150, 200, 250, 300, 400
CR10-xxx/xx/09 CS10-xxx/xx/09
16 2,5 CR16-xxx/xx/09 CS16-xxx/xx/09
25 3,2 CR25-xxx/xx/09 CS25-xxx/xx09
35 3,4 CR35-xxx/xx/09 CS35-xxx/xx/09
50 4,5 CR50-xxx/xx/11 CS50-xxx/xx/11
75 CR75-xxx/xx/11 CS75-xxx/xx/11
Kompletní objednací kód: místo xxx délka pásku místo průměr drátku 0,10 nebo 0,20 mm
Zemnící pásky možné dodat jinými koncovkami:
zaoblená koncovka typ vidlicová koncovka typ F
V případě požadavku jiné koncovky konec objednacího kódu uvede písmeno„T“ nebo„F“
