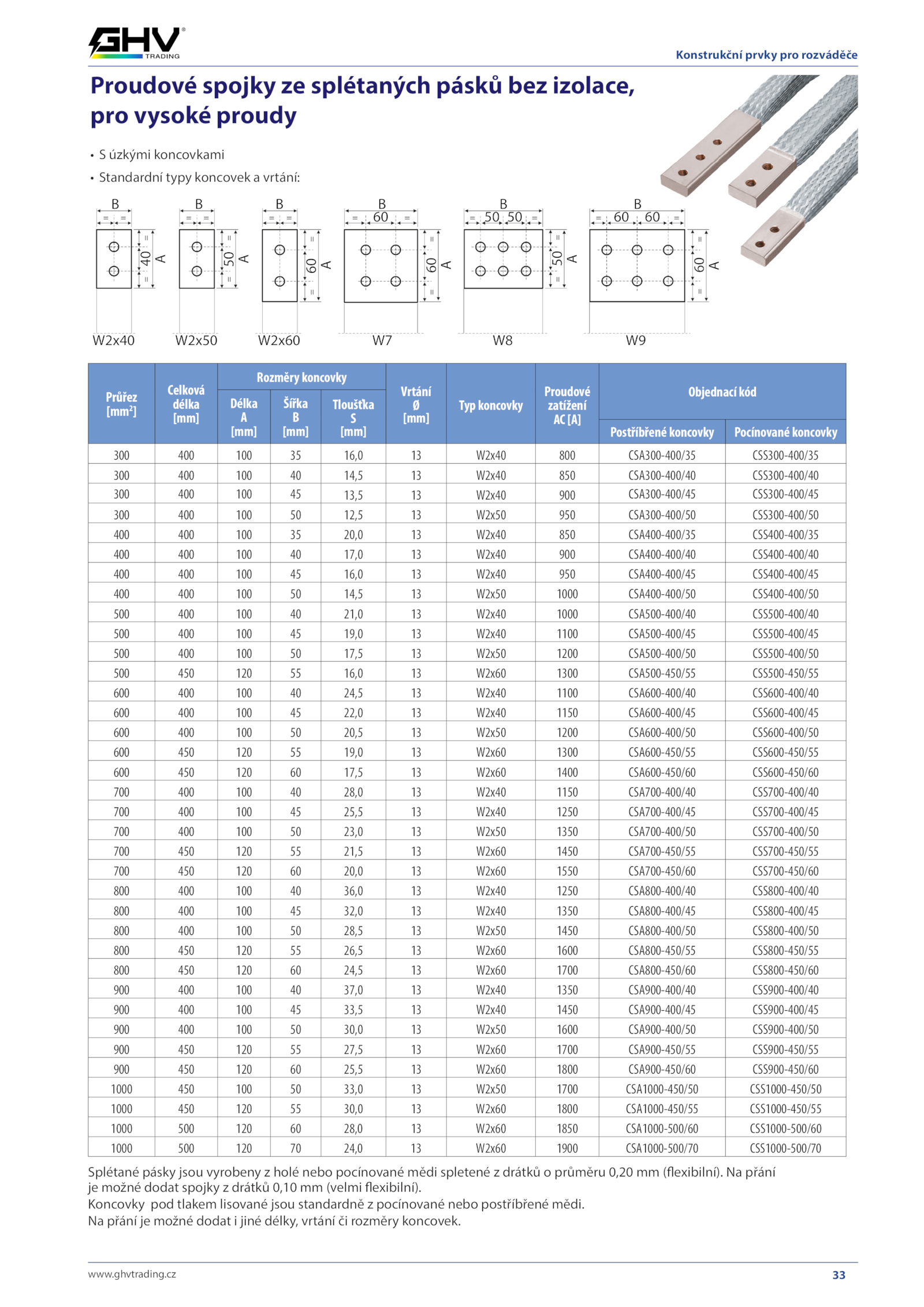

Konstrukční prvky pro rozváděče
Proudové spojky splétaných pásků bez izolace,
pro vysoké proudy
• úzkými koncovkami
• Standardní typy koncovek vrtání:
Průřez
[mm2
]
Celková
délka
[mm]
Rozměry koncovky
Vrtání
Ø
[mm]
Typ koncovky
Proudové
zatížení
AC [A]
Objednací kód
Délka
A
[mm]
Šířka
B
[mm]
Tloušťka
S
[mm] Postříbřené koncovky Pocínované koncovky
300 400 100 16,0 W2x40 800 CSA300-400/35 CSS300-400/35
300 400 100 14,5 W2x40 850 CSA300-400/40 CSS300-400/40
300 400 100 13,5 W2x40 900 CSA300-400/45 CSS300-400/45
300 400 100 12,5 W2x50 950 CSA300-400/50 CSS300-400/50
400 400 100 20,0 W2x40 850 CSA400-400/35 CSS400-400/35
400 400 100 17,0 W2x40 900 CSA400-400/40 CSS400-400/40
400 400 100 16,0 W2x40 950 CSA400-400/45 CSS400-400/45
400 400 100 14,5 W2x50 1000 CSA400-400/50 CSS400-400/50
500 400 100 21,0 W2x40 1000 CSA500-400/40 CSS500-400/40
500 400 100 19,0 W2x40 1100 CSA500-400/45 CSS500-400/45
500 400 100 17,5 W2x50 1200 CSA500-400/50 CSS500-400/50
500 450 120 16,0 W2x60 1300 CSA500-450/55 CSS500-450/55
600 400 100 24,5 W2x40 1100 CSA600-400/40 CSS600-400/40
600 400 100 22,0 W2x40 1150 CSA600-400/45 CSS600-400/45
600 400 100 20,5 W2x50 1200 CSA600-400/50 CSS600-400/50
600 450 120 19,0 W2x60 1300 CSA600-450/55 CSS600-450/55
600 450 120 17,5 W2x60 1400 CSA600-450/60 CSS600-450/60
700 400 100 28,0 W2x40 1150 CSA700-400/40 CSS700-400/40
700 400 100 25,5 W2x40 1250 CSA700-400/45 CSS700-400/45
700 400 100 23,0 W2x50 1350 CSA700-400/50 CSS700-400/50
700 450 120 21,5 W2x60 1450 CSA700-450/55 CSS700-450/55
700 450 120 20,0 W2x60 1550 CSA700-450/60 CSS700-450/60
800 400 100 36,0 W2x40 1250 CSA800-400/40 CSS800-400/40
800 400 100 32,0 W2x40 1350 CSA800-400/45 CSS800-400/45
800 400 100 28,5 W2x50 1450 CSA800-400/50 CSS800-400/50
800 450 120 26,5 W2x60 1600 CSA800-450/55 CSS800-450/55
800 450 120 24,5 W2x60 1700 CSA800-450/60 CSS800-450/60
900 400 100 37,0 W2x40 1350 CSA900-400/40 CSS900-400/40
900 400 100 33,5 W2x40 1450 CSA900-400/45 CSS900-400/45
900 400 100 30,0 W2x50 1600 CSA900-400/50 CSS900-400/50
900 450 120 27,5 W2x60 1700 CSA900-450/55 CSS900-450/55
900 450 120 25,5 W2x60 1800 CSA900-450/60 CSS900-450/60
1000 450 100 33,0 W2x50 1700 CSA1000-450/50 CSS1000-450/50
1000 450 120 30,0 W2x60 1800 CSA1000-450/55 CSS1000-450/55
1000 500 120 28,0 W2x60 1850 CSA1000-500/60 CSS1000-500/60
1000 500 120 24,0 W2x60 1900 CSA1000-500/70 CSS1000-500/70
Splétané pásky jsou vyrobeny holé nebo pocínované mědi spletené drátků průměru 0,20 (flexibilní). přání
je možné dodat spojky drátků 0,10 (velmi flexibilní).33
www.
Koncovky pod tlakem lisované jsou standardně pocínované nebo postříbřené mědi.ghvtrading.
Na přání možné dodat jiné délky, vrtání rozměry koncovek.
