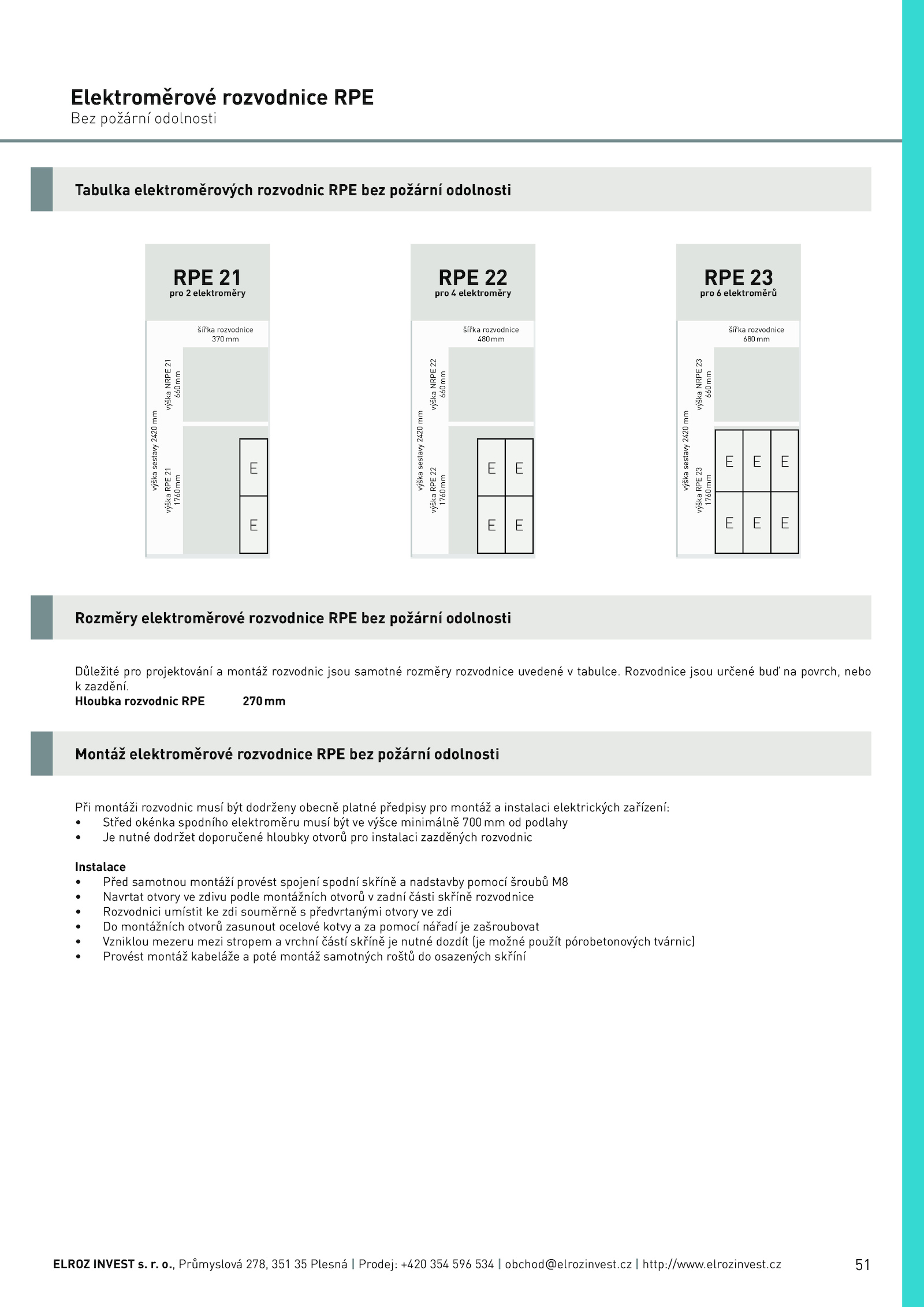

Tabulka elektroměrových rozvodnic RPE bez požární odolnosti
RPE 21
pro elektroměry
šířka rozvodnice
370mm
výška
sestavy
2420
mm
výška
NRPE
21
660
mm
výška
RPE
21
1760
mm
E
E
RPE 22
pro elektroměry
šířka rozvodnice
480mm
výška
sestavy
2420
mm
výška
NRPE
22
660
mm
výška
RPE
22
1760
mm
E E
E E
RPE 23
pro elektroměrů
šířka rozvodnice
680mm
výška
sestavy
2420
mm
výška
NRPE
23
660
mm
výška
RPE
23
1760
mm
E E
E E
Při montáži rozvodnic musí být dodrženy obecně platné předpisy pro montáž instalaci elektrických zařízení:
• Střed okénka spodního elektroměru musí být výšce minimálně 700mm podlahy
• nutné dodržet doporučené hloubky otvorů pro instalaci zazděných rozvodnic
Instalace
• Před samotnou montáží provést spojení spodní skříně nadstavby pomocí šroubů M8
• Navrtat otvory zdivu podle montážních otvorů zadní části skříně rozvodnice
• Rozvodnici umístit zdi souměrně předvrtanými otvory zdi
• montážních otvorů zasunout ocelové kotvy pomocí nářadí zašroubovat
• Vzniklou mezeru mezi stropem vrchní částí skříně nutné dozdít (je možné použít pórobetonových tvárnic)
• Provést montáž kabeláže poté montáž samotných roštů osazených skříní
Důležité pro projektování montáž rozvodnic jsou samotné rozměry rozvodnice uvedené tabulce.
Hloubka rozvodnic RPE 270mm
Rozměry elektroměrové rozvodnice RPE bez požární odolnosti
Montáž elektroměrové rozvodnice RPE bez požární odolnosti
Elektroměrové rozvodnice RPE
Bez požární odolnosti
. Rozvodnice jsou určené buď povrch, nebo
