NER
109
pro elektroměr
šířka rozvodnice
370mm
výška
rozvodnice
960
mm
E
NER
113
pro elektroměry
šířka rozvodnice
370mm
výška
rozvodnice
1360
mm
E
E
NER
117
pro elektroměry
šířka rozvodnice
370mm
výška
rozvodnice
1760
mm
E
E
E
NER
209
pro elektroměry
šířka rozvodnice
480mm
výška
rozvodnice
960
mm
E E
NER
213
pro elektroměry
šířka rozvodnice
480mm
výška
rozvodnice
1360
mm
E E
E E
NER
217
pro elektroměrů
šířka rozvodnice
480mm
výška
rozvodnice
1760
mm
E E
E E
E E
NER
309
pro elektroměry
šířka rozvodnice
680mm
výška
rozvodnice
960
mm
E E
NER
313
pro elektroměrů
šířka rozvodnice
680mm
výška
rozvodnice
1360
mm
E E
E E
NER
317
pro elektroměrů
šířka rozvodnice
680mm
výška
rozvodnice
1760
mm
E E
E E
E E
NER
409
pro elektroměry
šířka rozvodnice
880mm
výška
rozvodnice
960
mm
E E
NER
413
pro elektroměrů
šířka rozvodnice
880mm
výška
rozvodnice
1360
mm
E E
E E
NER
417
pro elektroměrů
šířka rozvodnice
880mm
výška
rozvodnice
1760
mm
E E
E E
E E

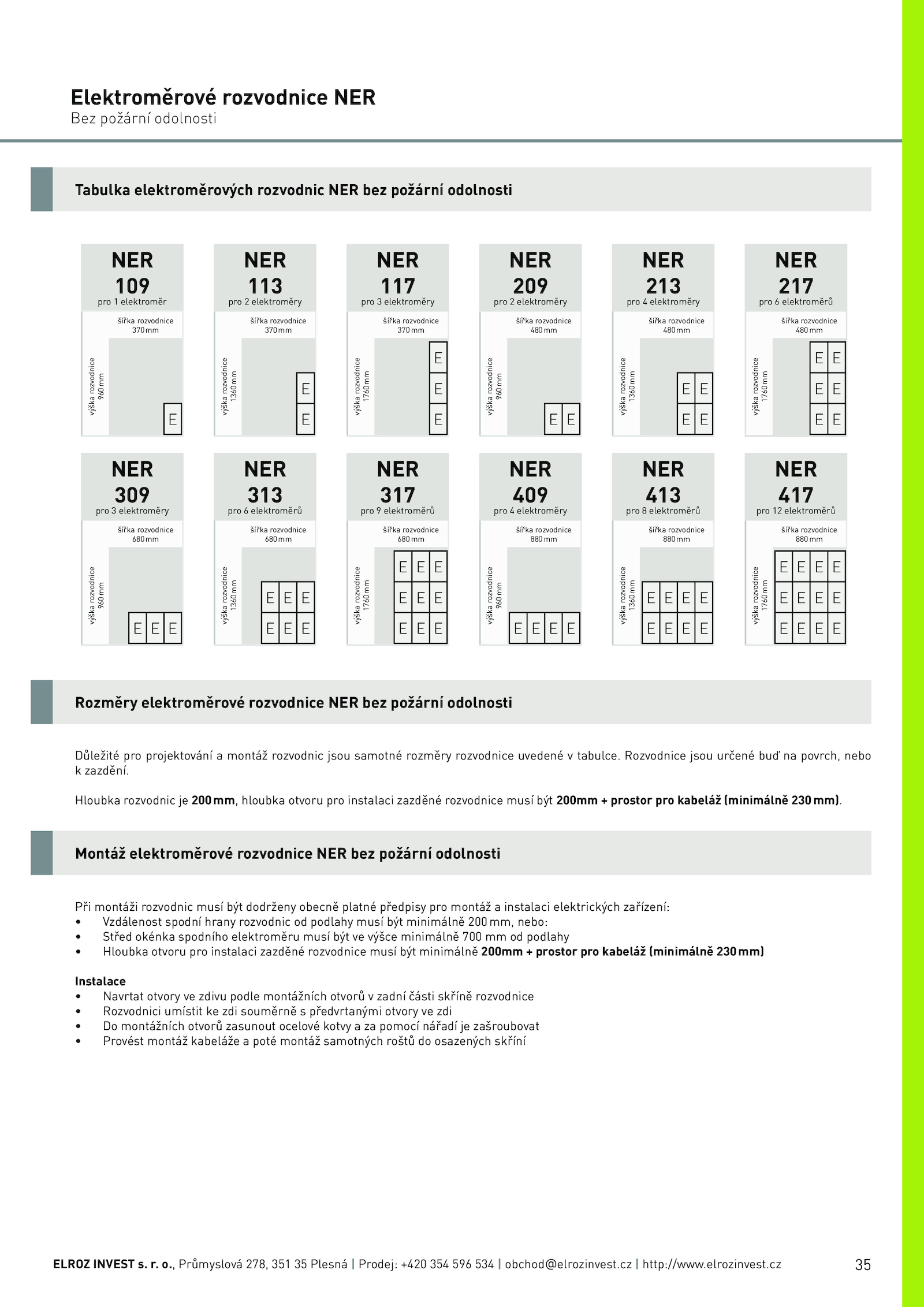

Elektroměrové rozvodnice NER
Bez požární odolnosti
Důležité pro projektování montáž rozvodnic jsou samotné rozměry rozvodnice uvedené tabulce. Rozvodnice jsou určené buď povrch, nebo
k zazdění.
Při montáži rozvodnic musí být dodrženy obecně platné předpisy pro montáž instalaci elektrických zařízení:
• Vzdálenost spodní hrany rozvodnic podlahy musí být minimálně 200mm, nebo:
• Střed okénka spodního elektroměru musí být výšce minimálně 700 podlahy
• Hloubka otvoru pro instalaci zazděné rozvodnice musí být minimálně 200mm prostor pro kabeláž (minimálně 230mm)
Instalace
• Navrtat otvory zdivu podle montážních otvorů zadní části skříně rozvodnice
• Rozvodnici umístit zdi souměrně předvrtanými otvory zdi
• montážních otvorů zasunout ocelové kotvy pomocí nářadí zašroubovat
• Provést montáž kabeláže poté montáž samotných roštů osazených skříní
Tabulka elektroměrových rozvodnic NER bez požární odolnosti
Rozměry elektroměrové rozvodnice NER bez požární odolnosti
Montáž elektroměrové rozvodnice NER bez požární odolnosti
.elrozinvest.cz http://www., Průmyslová 278, 351 Plesná Prodej: +420 354 596 534 obchod@elrozinvest.
Hloubka rozvodnic 200mm, hloubka otvoru pro instalaci zazděné rozvodnice musí být 200mm prostor pro kabeláž (minimálně 230mm)
