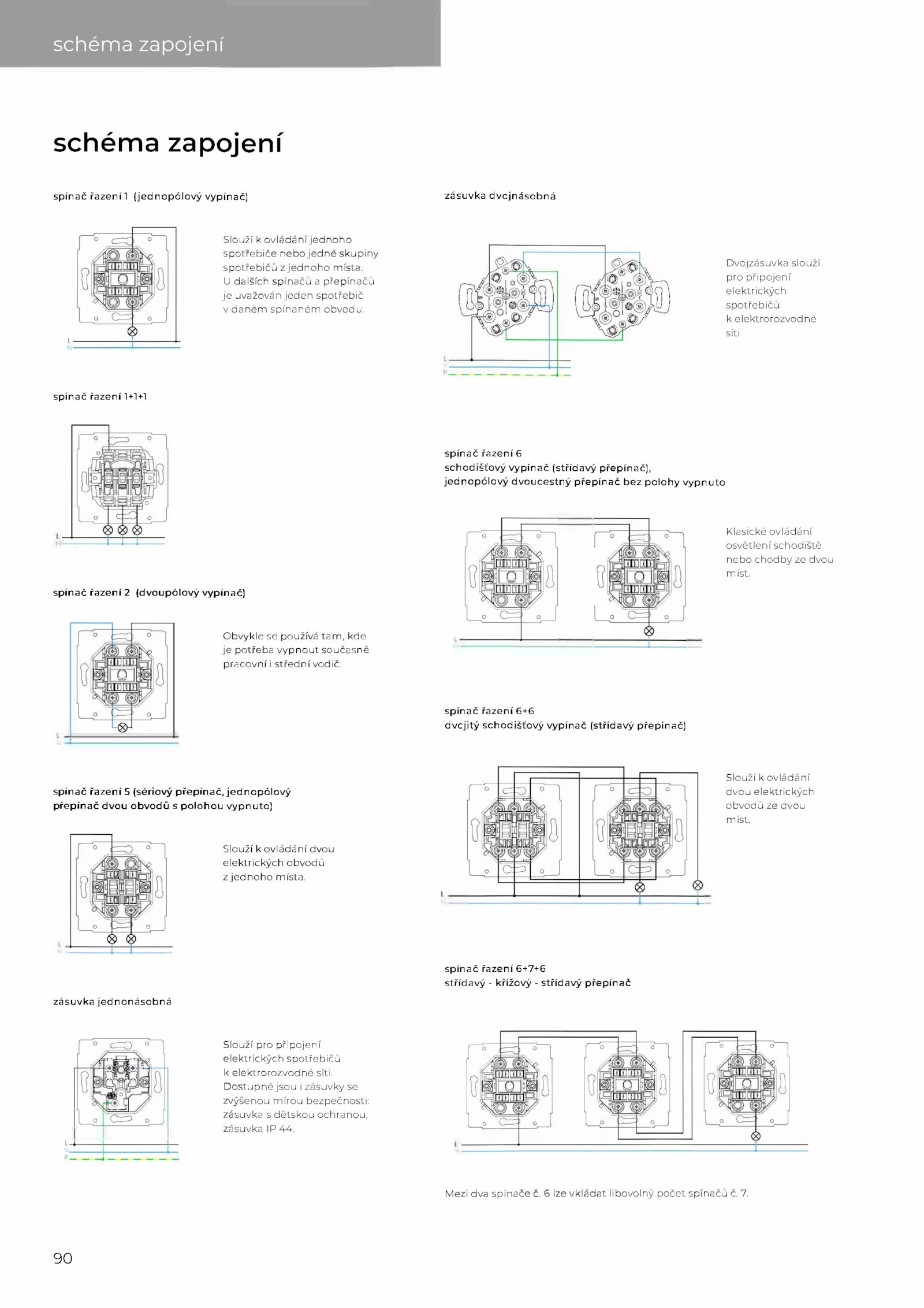

schéma zapojení
schéma zapojení
spínač razení (jednopólový vypínač) zásuvka dvojnásobná
Slouží ovládání jednoho
spotřebiče nebo jedné skupiny
spotřebičů jednoho místa.
90
.
Slouží ovládání
dvou elektrických
obvodů dvou
míst.
Klasické ovládání
osvětlení schodiště
nebo chodby dvou
míst.
Mezi dva spínače lze vkládat libovolný počet spínačů 7.
Dvojzásuvka slouží
pro připojení
elektrických
spotřebičů
k elektrorozvodné
síti
spínač řazení 1+1+1
spínač řazení 6
schodišťový vypínač (střídavý přepínač),
jednopólový dvoucestný přepínač bez polohy vypnuto
spínač řazení (dvoupólový vypínač)
Obvykle používá tam, kde
je potřeba vypnout současně
pracovní střední vodič.
spínač řazení 6+6
dvojitý schodišťový vypínač (střídavý přepínač)
spínač řazení (sériový přepínač, jednopólový
přepínač dvou obvodů polohou vypnuto)
Slouží ovládání dvou
elektrických obvodů
z jed noho místa.
U dalších spínačů přepínačů
je uvažován jeden spotřebič
v daném spínaném obvodu.
spínač řazení 6+7+6
střídavý křížový střídavý přepínač
zásuvka jednonásobná
Slouží pro připojení
elektrických spotřebičů
k elektrorozvodné síti.
Dostupné jsou zásuvky se
zvýšenou mírou bezpečnosti:
zásuvka dětskou ochranou,
zásuvka 44
