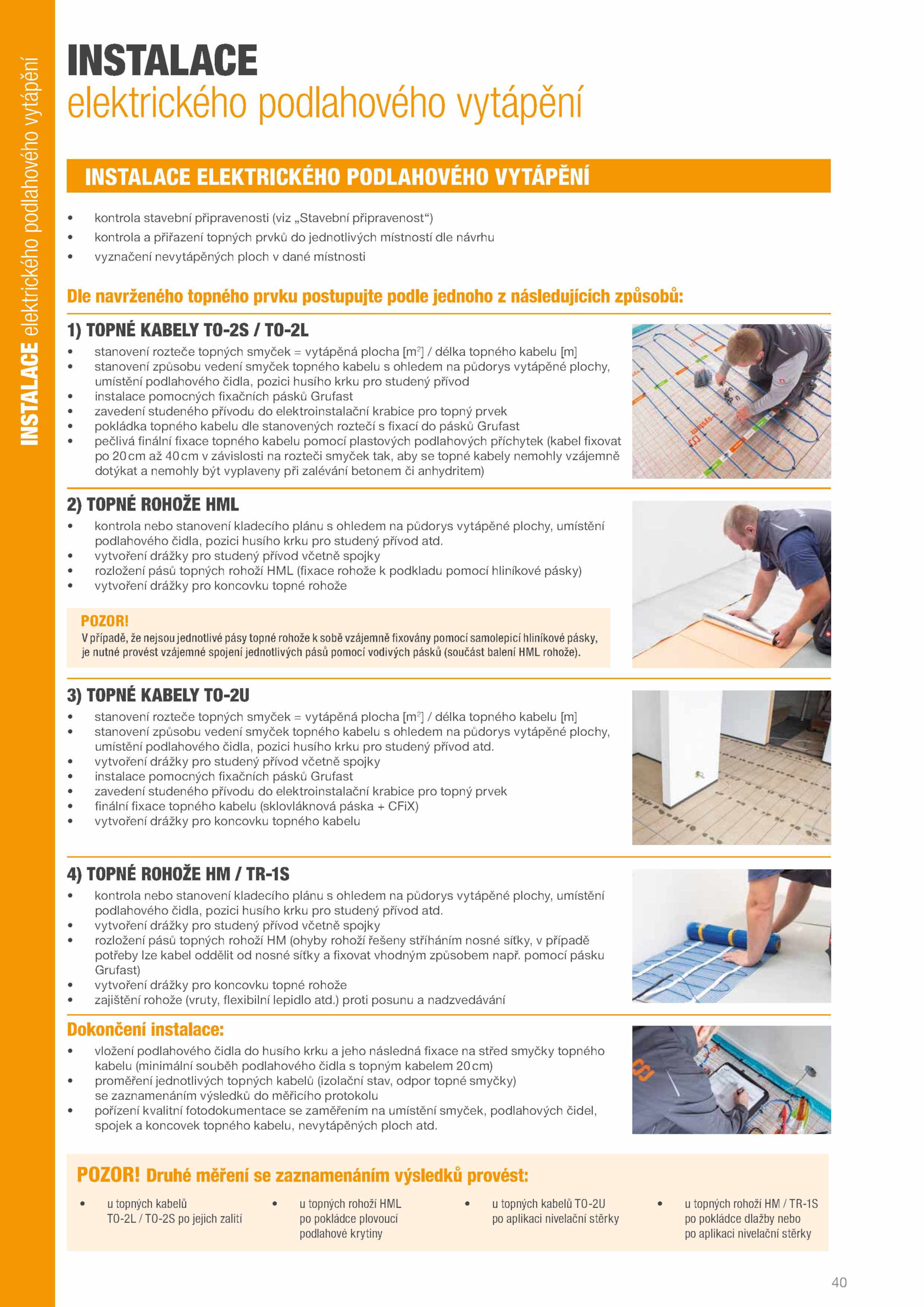

INSTALACE elektrického podlahového vytápění INSTALACE elektrického podlahového vytápění INSTALACE ELEKTRICKÉHO PODLAHOVÉHO VYTÁPĚNÍ • kontrola stavební připravenosti (viz „Stavební připravenost“) • kontrola přiřazení topných prvků jednotlivých místností dle návrhu • vyznačení nevytápěných ploch dané místnosti Dle navrženého topného prvku postupujte podle jednoho následujících způsobů: 1) TOPNÉ KABELY T0-2S T0-2L • stanovení rozteče topných smyček vytápěná plocha [m2] délka topného kabelu [m] • stanovení způsobu vedení smyček topného kabelu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod • instalace pomocných fixačních pásků Grufast • zavedení studeného přívodu elektroinstalační krabice pro topný prvek • pokládka topného kabelu dle stanovených roztečí fixací pásků Grufast • pečlivá finální fixace topného kabelu pomocí plastových podlahových příchytek (kabel fixovat po 20cm 40cm závislosti rozteči smyček tak, aby topné kabely nemohly vzájemně dotýkat nemohly být vyplaveny při zalévání betonem anhydritem) 2) TOPNÉ ROHOŽE HML • kontrola nebo stanovení kladecího plánu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd. POZOR! Druhé měření zaznamenáním výsledků provést: • topných kabelů T0-2L T0-2S jejich zalití u topných rohoží HML po pokládce plovoucí podlahové krytiny u topných kabelů T0-2U po aplikaci nivelační stěrky u topných rohoží TR-1S po pokládce dlažby nebo po aplikaci nivelační stěrky 40 . • vytvoření drážky pro studený přívod včetně spojky • rozložení pásů topných rohoží (ohyby rohoží řešeny stříháním nosné síťky, případě potřeby lze kabel oddělit nosné síťky fixovat vhodným způsobem např. 3) TOPNÉ KABELY T0-2U • stanovení rozteče topných smyček vytápěná plocha [m2] délka topného kabelu [m] • stanovení způsobu vedení smyček topného kabelu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd.) proti posunu nadzvedávání Dokončení instalace: • vložení podlahového čidla husího krku jeho následná fixace střed smyčky topného kabelu (minimální souběh podlahového čidla topným kabelem 20cm) • proměření jednotlivých topných kabelů (izolační stav, odpor topné smyčky) se zaznamenáním výsledků měřicího protokolu • pořízení kvalitní fotodokumentace zaměřením umístění smyček, podlahových čidel, spojek koncovek topného kabelu, nevytápěných ploch atd. • vytvoření drážky pro studený přívod včetně spojky • instalace pomocných fixačních pásků Grufast • zavedení studeného přívodu elektroinstalační krabice pro topný prvek • finální fixace topného kabelu (sklovláknová páska CFIX) • vytvoření drážky pro koncovku topného kabelu 4) TOPNÉ ROHOŽE HNI TR-1S • kontrola nebo stanovení kladecího plánu ohledem půdorys vytápěné plochy, umístění podlahového čidla, pozici husího krku pro studený přívod atd. • vytvoření drážky pro studený přívod včetně spojky • rozložení pásů topných rohoží HML (fixace rohože podkladu pomocí hliníkové pásky) • vytvoření drážky pro koncovku topné rohože POZOR! V případě, nejsou jednotlivé pásy topné rohože sobě vzájemně fixovány pomocí samolepicí hliníkové pásky, je nutné provést vzájemné spojení jednotlivých pásů pomocí vodivých pásků (součást balení HML rohože). pomocí pásku Grufast) • vytvoření drážky pro koncovku topné rohože • zajištění rohože (vruty, flexibilní lepidlo atd
