zápalné napětí výboje zářivky 198 DC)
Těleso: Plastový materiál (polykarbonát), barva šedá RAL 7035
Kryt: Čirý kryt (polykarbonát)
Uchycení: Přímé upevnění strop stěnu osvětlovaného prostoru pomocí
dvou samosvorných úchytných per, samosvorné lankové zavěšení dvě
úchytná pera, zavěšení přes drátový závěs dvě úchytná pera
Připojení: Bezšroubová třípólová svorkovnice, max. průřez vodičů 2,5 mm²,
svítidlo připraveno pro smyčkování (možnost připojení dvou kabelů, nutné
objednat ucpávkovou vývodku).156

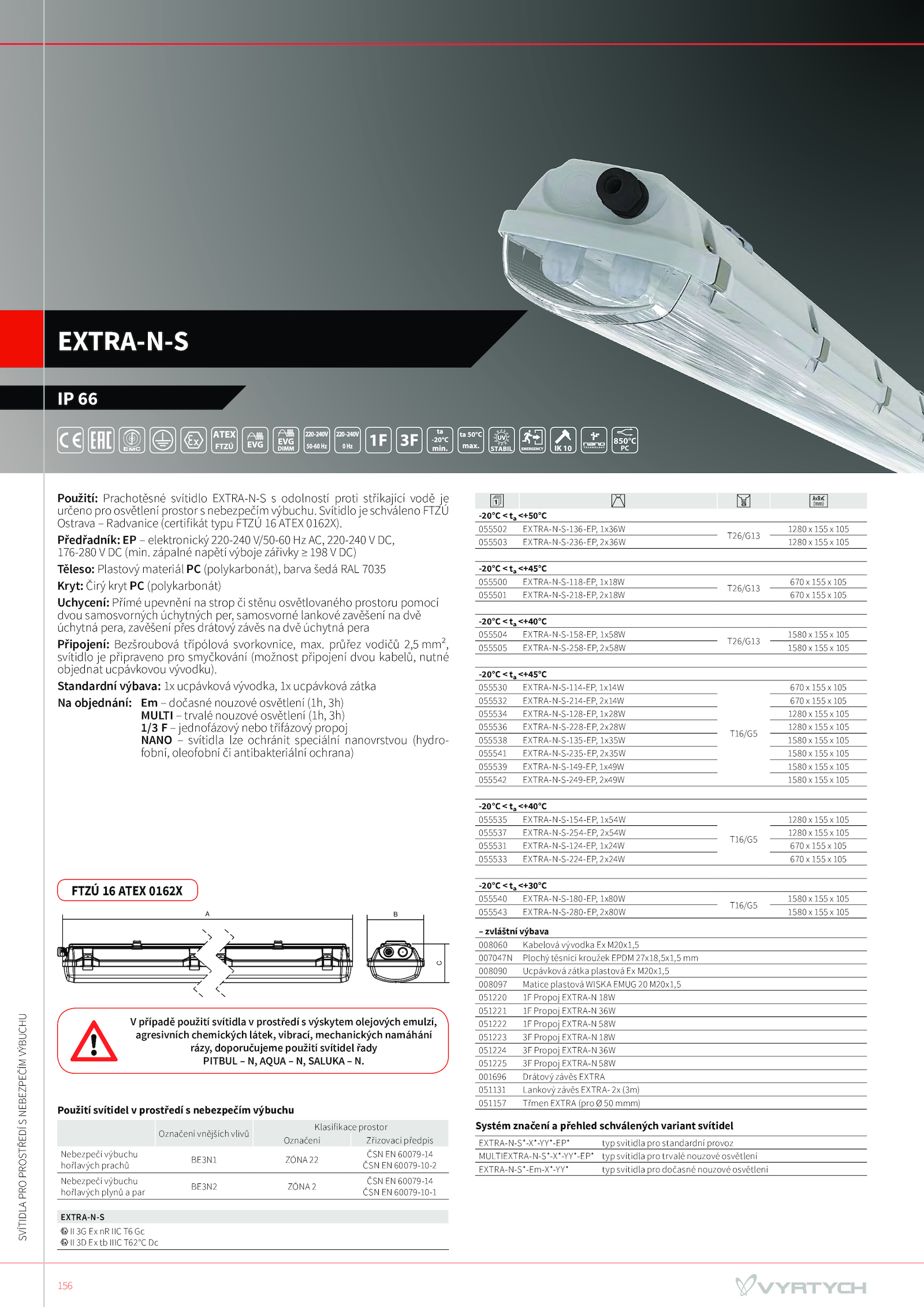

EXTRA-N-S
A B
C
IP 66
FTZÚ ATEX 0162X
850°C
PC
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
Použití: Prachotěsné svítidlo EXTRA-N-S odolností proti stříkající vodě je
určeno pro osvětlení prostor nebezpečím výbuchu.
Standardní výbava: ucpávková vývodka, ucpávková zátka
Na objednání: dočasné nouzové osvětlení (1h, 3h)
MULTI trvalé nouzové osvětlení (1h, 3h)
1/3 jednofázový nebo třífázový propoj
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
AxBxC
(mm)
-20°C <+50°C
055502 EXTRA-N-S-136-EP, 1x36W
T26/G13
1280 155 105
055503 EXTRA-N-S-236-EP, 2x36W 1280 155 105
-20°C <+45°C
055500 EXTRA-N-S-118-EP, 1x18W
T26/G13
670 155 105
055501 EXTRA-N-S-218-EP, 2x18W 670 155 105
-20°C <+40°C
055504 EXTRA-N-S-158-EP, 1x58W
T26/G13
1580 155 105
055505 EXTRA-N-S-258-EP, 2x58W 1580 155 105
-20°C <+45°C
055530 EXTRA-N-S-114-EP, 1x14W
T16/G5
670 155 105
055532 EXTRA-N-S-214-EP, 2x14W 670 155 105
055534 EXTRA-N-S-128-EP, 1x28W 1280 155 105
055536 EXTRA-N-S-228-EP, 2x28W 1280 155 105
055538 EXTRA-N-S-135-EP, 1x35W 1580 155 105
055541 EXTRA-N-S-235-EP, 2x35W 1580 155 105
055539 EXTRA-N-S-149-EP, 1x49W 1580 155 105
055542 EXTRA-N-S-249-EP, 2x49W 1580 155 105
-20°C <+40°C
055535 EXTRA-N-S-154-EP, 1x54W
T16/G5
1280 155 105
055537 EXTRA-N-S-254-EP, 2x54W 1280 155 105
055531 EXTRA-N-S-124-EP, 1x24W 670 155 105
055533 EXTRA-N-S-224-EP, 2x24W 670 155 105
-20°C <+30°C
055540 EXTRA-N-S-180-EP, 1x80W
T16/G5
1580 155 105
055543 EXTRA-N-S-280-EP, 2x80W 1580 155 105
– zvláštní výbava
008060 Kabelová vývodka M20x1,5
007047N Plochý těsnící kroužek EPDM 27x18,5x1,5 mm
008090 Ucpávková zátka plastová M20x1,5
008097 Matice plastová WISKA EMUG M20x1,5
051220 Propoj EXTRA-N 18W
051221 Propoj EXTRA-N 36W
051222 Propoj EXTRA-N 58W
051223 Propoj EXTRA-N 18W
051224 Propoj EXTRA-N 36W
051225 Propoj EXTRA-N 58W
001696 Drátový závěs EXTRA
051131 Lankový závěs EXTRA- (3m)
051157 Třmen EXTRA (pro mmm)
Systém značení přehled schválených variant svítidel
EXTRA-N-S*-X*-YY*-EP* typ svítidla pro standardní provoz
MULTIEXTRA-N-S*-X*-YY*-EP* typ svítidla pro trvalé nouzové osvětlení
EXTRA-N-S*-Em-X*-YY* typ svítidla pro dočasné nouzové osvětlení
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 22
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 2
ČSN 60079-14
ČSN 60079-10-1
EXTRA-N-S
II IIC Gc
II IIIC T62°C Dc
V případě použití svítidla prostředí výskytem olejových emulzí,
agresivních chemických látek, vibrací, mechanických namáhání
rázy, doporučujeme použití svítidel řady
PITBUL AQUA SALUKA N.
Předřadník: elektronický 220-240 V/50-60 AC, 220-240 DC,
176-280 (min. Svítidlo schváleno FTZÚ
Ostrava Radvanice (certifikát typu FTZÚ ATEX 0162X).
