otvor 383 1353mm)
053945 Podhledový rám 1/2/3x58W 384,4 1685mm (mont. Svítidlo schváleno FTZÚ
Ostrava Radvanice (certifikát typu FTZÚ ATEX 0143X). otvor 323 1353mm)
053944 Podhledový rám 4x36W 443,4 1385mm (mont.154
IP 65

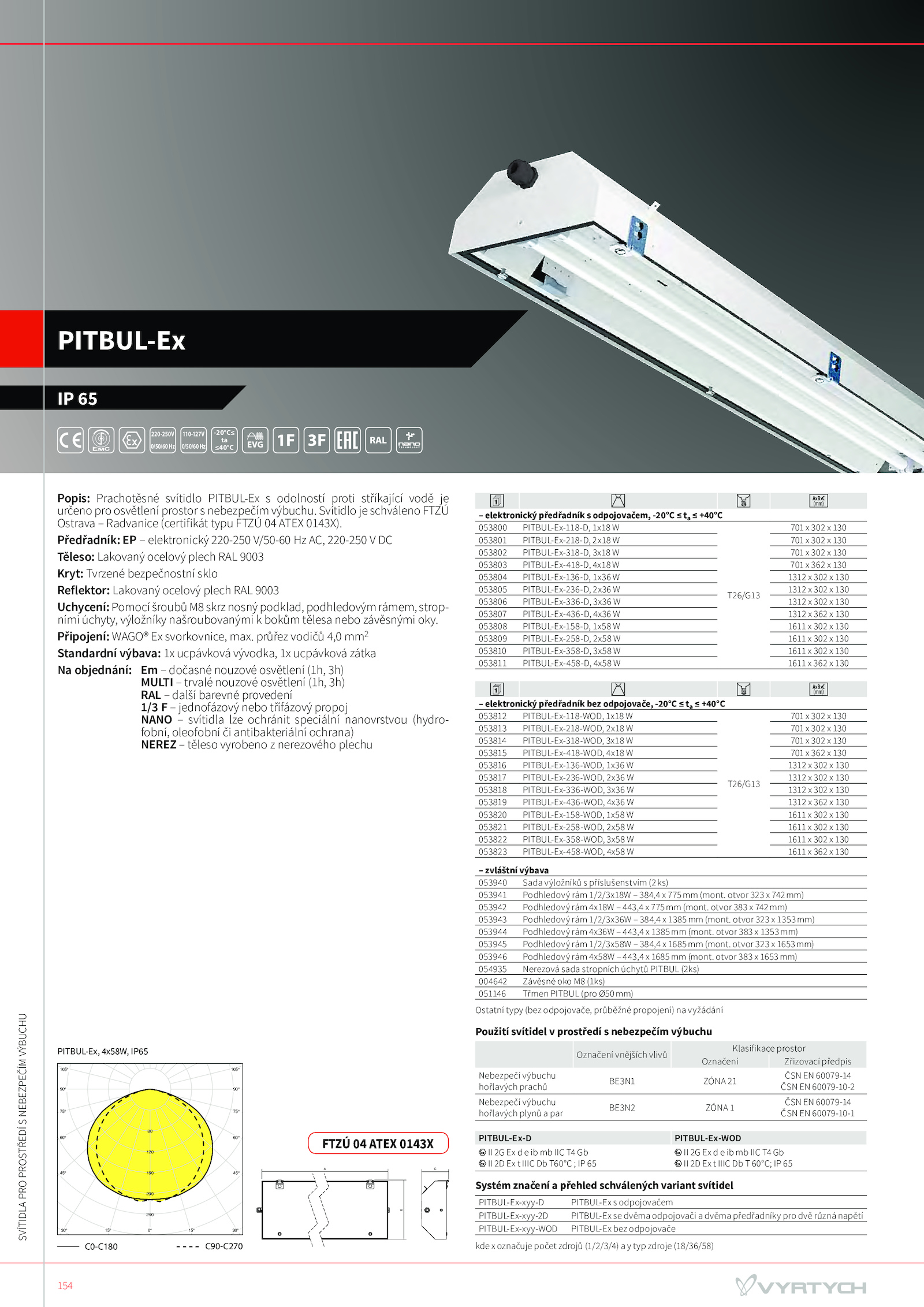

PITBUL-Ex
110-127V
0/50/60Hz
220-250V
0/50/60Hz
-20°C≤
ta
≤40°C
A
B
C
PITBUL-Ex, 4x58W, IP65
80
120
160
200
240
0° 15° 30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30° 15° 0°
C90-C270
C0-C180
FTZÚ ATEX 0143X
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
Popis: Prachotěsné svítidlo PITBUL-Ex odolností proti stříkající vodě je
určeno pro osvětlení prostor nebezpečím výbuchu. průřez vodičů 4,0 mm2
Standardní výbava: ucpávková vývodka, ucpávková zátka
Na objednání: dočasné nouzové osvětlení (1h, 3h)
MULTI trvalé nouzové osvětlení (1h, 3h)
RAL další barevné provedení
1/3 jednofázový nebo třífázový propoj
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
NEREZ těleso vyrobeno nerezového plechu
AxBxC
(mm)
– elektronický předřadník odpojovačem, -20°C +40°C
053800 PITBUL-Ex-118-D, 1x18 W
T26/G13
701 302 130
053801 PITBUL-Ex-218-D, 2x18 701 302 130
053802 PITBUL-Ex-318-D, 3x18 701 302 130
053803 PITBUL-Ex-418-D, 4x18 701 362 130
053804 PITBUL-Ex-136-D, 1x36 1312 302 130
053805 PITBUL-Ex-236-D, 2x36 1312 302 130
053806 PITBUL-Ex-336-D, 3x36 1312 302 130
053807 PITBUL-Ex-436-D, 4x36 1312 362 130
053808 PITBUL-Ex-158-D, 1x58 1611 302 130
053809 PITBUL-Ex-258-D, 2x58 1611 302 130
053810 PITBUL-Ex-358-D, 3x58 1611 302 130
053811 PITBUL-Ex-458-D, 4x58 1611 362 130
AxBxC
(mm)
– elektronický předřadník bez odpojovače, -20°C +40°C
053812 PITBUL-Ex-118-WOD, 1x18 W
T26/G13
701 302 130
053813 PITBUL-Ex-218-WOD, 2x18 701 302 130
053814 PITBUL-Ex-318-WOD, 3x18 701 302 130
053815 PITBUL-Ex-418-WOD, 4x18 701 362 130
053816 PITBUL-Ex-136-WOD, 1x36 1312 302 130
053817 PITBUL-Ex-236-WOD, 2x36 1312 302 130
053818 PITBUL-Ex-336-WOD, 3x36 1312 302 130
053819 PITBUL-Ex-436-WOD, 4x36 1312 362 130
053820 PITBUL-Ex-158-WOD, 1x58 1611 302 130
053821 PITBUL-Ex-258-WOD, 2x58 1611 302 130
053822 PITBUL-Ex-358-WOD, 3x58 1611 302 130
053823 PITBUL-Ex-458-WOD, 4x58 1611 362 130
– zvláštní výbava
053940 Sada výložníků příslušenstvím (2ks)
053941 Podhledový rám 1/2/3x18W 384,4 775mm (mont. otvor 383 1653mm)
054935 Nerezová sada stropních úchytů PITBUL (2ks)
004642 Závěsné oko (1ks)
051146 Třmen PITBUL (pro Ø50mm)
Ostatní typy (bez odpojovače, průběžné propojení) vyžádání
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 21
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 1
ČSN 60079-14
ČSN 60079-10-1
PITBUL-Ex-D PITBUL-Ex-WOD
II IIC Gb
II IIIC T60°C 65
II IIC Gb
II IIIC 60°C; 65
Systém značení přehled schválených variant svítidel
PITBUL-Ex-xyy-D PITBUL-Ex odpojovačem
PITBUL-Ex-xyy-2D PITBUL-Ex dvěma odpojovači dvěma předřadníky pro dvě různá napětí
PITBUL-Ex-xyy-WOD PITBUL-Ex bez odpojovače
kde označuje počet zdrojů (1/2/3/4) typ zdroje (18/36/58)
. otvor 323 1653mm)
053946 Podhledový rám 4x58W 443,4 1685mm (mont. otvor 323 742mm)
053942 Podhledový rám 4x18W 443,4 775mm (mont.
Připojení: WAGO® svorkovnice, max.
Předřadník: elektronický 220-250 V/50-60 AC, 220-250 DC
Těleso: Lakovaný ocelový plech RAL 9003
Kryt: Tvrzené bezpečnostní sklo
Reflektor: Lakovaný ocelový plech RAL 9003
Uchycení: Pomocí šroubů skrz nosný podklad, podhledovým rámem, strop-
ními úchyty, výložníky našroubovanými bokům tělesa nebo závěsnými oky. otvor 383 742mm)
053943 Podhledový rám 1/2/3x36W 384,4 1385mm (mont
