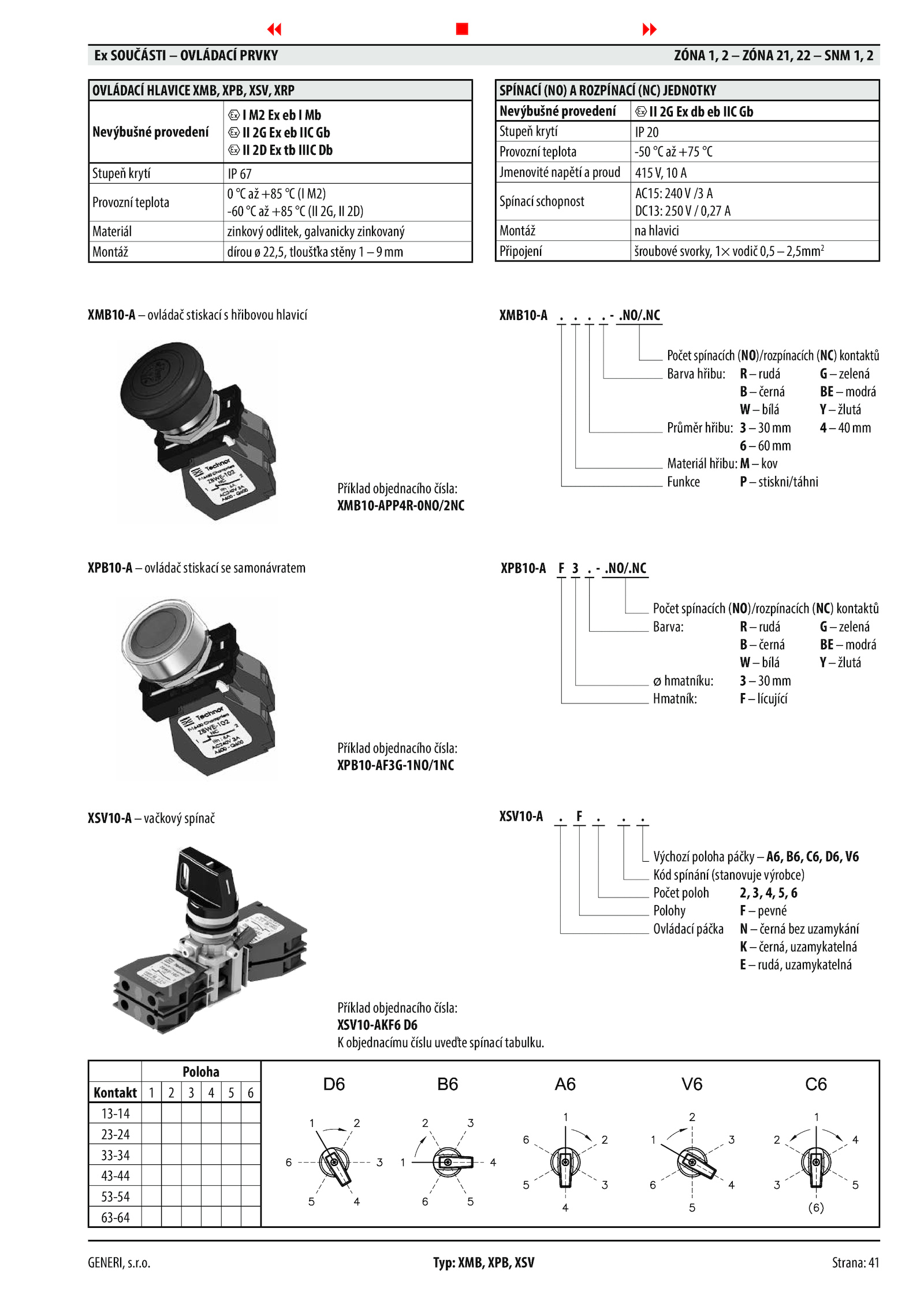

OVLÁDACÍ HLAVICE XMB, XPB, XSV, XRP
Nevýbušné provedení
Stupeň krytí
Provozní teplota
0 +85 M2)
-60 +85 (II 2G, 2D)
Materiál zinkový odlitek, galvanicky zinkovaný
Montáž dírou 22,5, tloušťka stěny 1–9mm
SPÍNACÍ (NO) ROZPÍNACÍ (NC) JEDNOTKY
Nevýbušné provedení
Stupeň krytí
Provozní teplota -50 +75 °C
Jmenovité napětí proud
Spínací schopnost
Montáž hlavici
Připojení šroubové svorky, vodič 0,5–2,5mm2
Početspínacích(NO)/rozpínacích(NC)kontaktů
Barva hřibu: R–rudá G–zelená
B–černá BE–modrá
W–bílá Y–žlutá
Průměr hřibu: 3–30mm 4–40mm
6–60mm
Materiál hřibu:M–kov
Funkce P–stiskni/táhni
Počet spínacích (NO)/rozpínacích (NC) kontaktů
Barva: R–rudá G–zelená
B–černá BE–modrá
W–bílá Y–žlutá
ø hmatníku: 3–30mm
Hmatník: F–lícující
Výchozí poloha páčky–A6, B6, C6, D6,V6
Kód spínání (stanovuje výrobce)
Počet poloh 6
Polohy F–pevné
Ovládací páčka N–černá bez uzamykání
K–černá, uzamykatelná
E–rudá, uzamykatelná
Poloha
Kontakt
7.GENERI, s.NO/.r.
1 6
13-14
23-24
33-34
43-44
53-54
63-64
Strana: 41
Typ: XMB, XPB, XSV
Ex SOUČÁSTI OVLÁDACÍ PRVKY ZÓNA ZÓNA 21, SNM 2
XMB10-A–ovládač stiskací hřibovou hlavicí
XPB10-A–ovládač stiskací samonávratem
XSV10-A–vačkový spínač
Příklad objednacího čísla:
XMB10-APP4R-0NO/2NC
Příklad objednacího čísla:
XPB10-AF3G-1NO/1NC
Příklad objednacího čísla:
XSV10-AKF6 D6
K objednacímu číslu uveďte spínací tabulku
