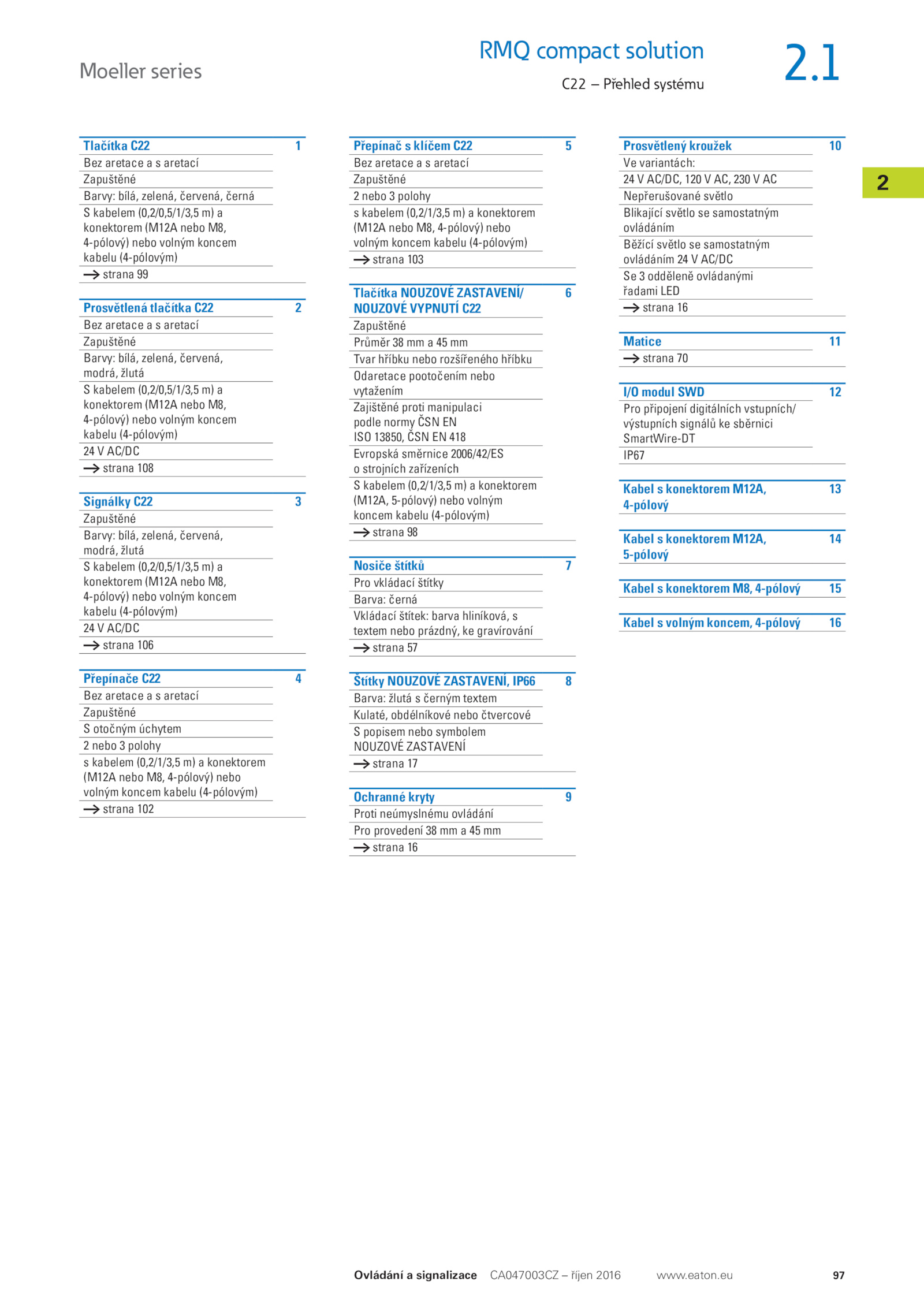

RMQ compact solution
C22 Přehled systému
2.1
Moeller series
2
Tlačítka C22 1
Bez aretace aretací
Zapuštěné
Barvy: bílá, zelená, červená, černá
S kabelem (0,2/0,5/1/3,5 a
konektorem (M12A nebo M8,
4-pólový) nebo volným koncem
kabelu (4-pólovým)
￫ strana 99
Prosvětlená tlačítka C22 2
Bez aretace aretací
Zapuštěné
Barvy: bílá, zelená, červená,
modrá, žlutá
S kabelem (0,2/0,5/1/3,5 a
konektorem (M12A nebo M8,
4-pólový) nebo volným koncem
kabelu (4-pólovým)
24 AC/DC
￫ strana 108
Signálky C22 3
Zapuštěné
Barvy: bílá, zelená, červená,
modrá, žlutá
S kabelem (0,2/0,5/1/3,5 a
konektorem (M12A nebo M8,
4-pólový) nebo volným koncem
kabelu (4-pólovým)
24 AC/DC
￫ strana 106
Přepínače C22 4
Bez aretace aretací
Zapuštěné
S otočným úchytem
2 nebo polohy
s kabelem (0,2/1/3,5 konektorem
(M12A nebo M8, 4-pólový) nebo
volným koncem kabelu (4-pólovým)
￫ strana 102
Přepínač klíčem C22 5
Bez aretace aretací
Zapuštěné
2 nebo polohy
s kabelem (0,2/1/3,5 konektorem
(M12A nebo M8, 4-pólový) nebo
volným koncem kabelu (4-pólovým)
￫ strana 103
Tlačítka NOUZOVÉ ZASTAVENÍ/
NOUZOVÉ VYPNUTÍ C22
6
Zapuštěné
Průměr mm
Tvar hříbku nebo rozšířeného hříbku
Odaretace pootočením nebo
vytažením
Zajištěné proti manipulaci
podle normy ČSN EN
ISO 13850, ČSN 418
Evropská směrnice 2006/42/ES
o strojních zařízeních
S kabelem (0,2/1/3,5 konektorem
(M12A, 5-pólový) nebo volným
koncem kabelu (4-pólovým)
￫ strana 98
Nosiče štítků 7
Pro vkládací štítky
Barva: černá
Vkládací štítek: barva hliníková, s
textem nebo prázdný, gravírování
￫ strana 57
Štítky NOUZOVÉ ZASTAVENÍ, IP66 8
Barva: žlutá černým textem
Kulaté, obdélníkové nebo čtvercové
S popisem nebo symbolem
NOUZOVÉ ZASTAVENÍ
￫ strana 17
Ochranné kryty 9
Proti neúmyslnému ovládání
Pro provedení mm
￫ strana 16
Prosvětlený kroužek 10
Ve variantách:
24 AC/DC, 120 AC, 230 AC
Nepřerušované světlo
Blikající světlo samostatným
ovládáním
Běžící světlo samostatným
ovládáním AC/DC
Se odděleně ovládanými
řadami LED
￫ strana 16
Matice 11
￫ strana 70
I/O modul SWD 12
Pro připojení digitálních vstupních/
výstupních signálů sběrnici
SmartWire-DT
IP67
Kabel konektorem M12A,
4-pólový
13
Kabel konektorem M12A,
5-pólový
14
Kabel konektorem M8, 4-pólový 15
Kabel volným koncem, 4-pólový 16
