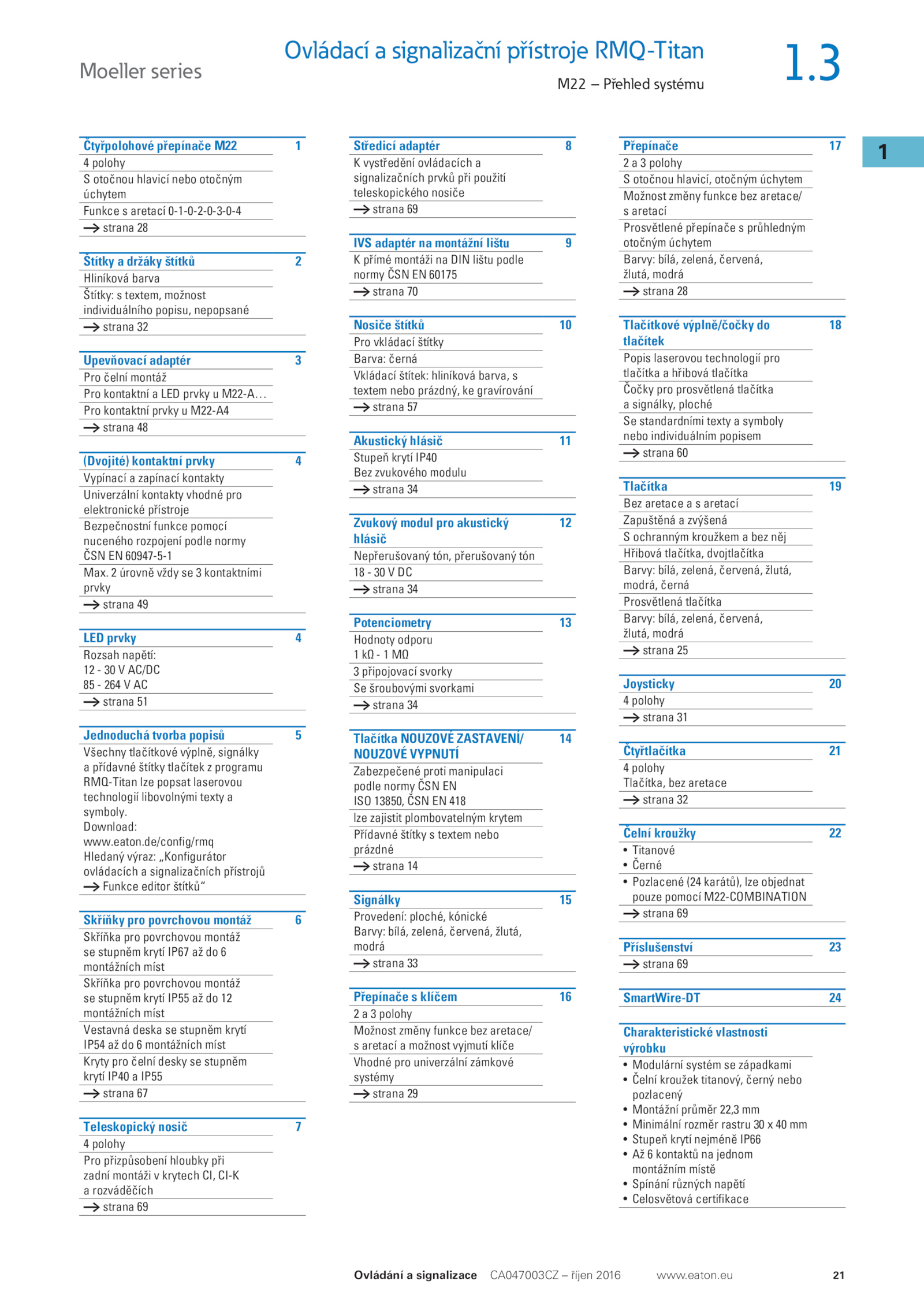

eaton.eu Ovládací signalizační přístroje RMQ-Titan M22 Přehled systému 1.3 Moeller series 1 Čtyřpolohové přepínače M22 1 4 polohy S otočnou hlavicí nebo otočným úchytem Funkce aretací 0-1-0-2-0-3-0-4 → strana 28 Štítky držáky štítků 2 Hliníková barva Štítky: textem, možnost individuálního popisu, nepopsané → strana 32 Upevňovací adaptér 3 Pro čelní montáž Pro kontaktní LED prvky M22-A… Pro kontaktní prvky M22-A4 → strana 48 (Dvojité) kontaktní prvky 4 Vypínací zapínací kontakty Univerzální kontakty vhodné pro elektronické přístroje Bezpečnostní funkce pomocí nuceného rozpojení podle normy ČSN 60947-5-1 Max.eaton.de/config/rmq Hledaný výraz: „Konfigurátor ovládacích signalizačních přístrojů → Funkce editor štítků“ Skříňky pro povrchovou montáž 6 Skříňka pro povrchovou montáž se stupněm krytí IP67 6 montážních míst Skříňka pro povrchovou montáž se stupněm krytí IP55 12 montážních míst Vestavná deska stupněm krytí IP54 montážních míst Kryty pro čelní desky stupněm krytí IP40 IP55 → strana 67 Teleskopický nosič 7 4 polohy Pro přizpůsobení hloubky při zadní montáži krytech CI, CI-K a rozváděčích → strana 69 Středicí adaptér 8 K vystředění ovládacích a signalizačních prvků při použití teleskopického nosiče → strana 69 IVS adaptér montážní lištu 9 K přímé montáži DIN lištu podle normy ČSN 60175 → strana 70 Nosiče štítků 10 Pro vkládací štítky Barva: černá Vkládací štítek: hliníková barva, s textem nebo prázdný, gravírování → strana 57 Akustický hlásič 11 Stupeň krytí IP40 Bez zvukového modulu → strana 34 Zvukový modul pro akustický hlásič 12 Nepřerušovaný tón, přerušovaný tón 18 DC → strana 34 Potenciometry 13 Hodnoty odporu 1 MΩ 3 připojovací svorky Se šroubovými svorkami → strana 34 Tlačítka NOUZOVÉ ZASTAVENÍ/ NOUZOVÉ VYPNUTÍ 14 Zabezpečené proti manipulaci podle normy ČSN EN ISO 13850, ČSN 418 lze zajistit plombovatelným krytem Přídavné štítky textem nebo prázdné → strana 14 Signálky 15 Provedení: ploché, kónické Barvy: bílá, zelená, červená, žlutá, modrá → strana 33 Přepínače klíčem 16 2 polohy Možnost změny funkce bez aretace/ s aretací možnost vyjmutí klíče Vhodné pro univerzální zámkové systémy → strana 29 Přepínače 17 2 polohy S otočnou hlavicí, otočným úchytem Možnost změny funkce bez aretace/ s aretací Prosvětlené přepínače průhledným otočným úchytem Barvy: bílá, zelená, červená, žlutá, modrá → strana 28 Tlačítkové výplně/čočky do tlačítek 18 Popis laserovou technologií pro tlačítka hřibová tlačítka Čočky pro prosvětlená tlačítka a signálky, ploché Se standardními texty symboly nebo individuálním popisem → strana 60 Tlačítka 19 Bez aretace aretací Zapuštěná zvýšená S ochranným kroužkem bez něj Hřibová tlačítka, dvojtlačítka Barvy: bílá, zelená, červená, žlutá, modrá, černá Prosvětlená tlačítka Barvy: bílá, zelená, červená, žlutá, modrá → strana 25 Joysticky 20 4 polohy → strana 31 Čtyřtlačítka 21 4 polohy Tlačítka, bez aretace → strana 32 Čelní kroužky 22 • Titanové • Černé • Pozlacené (24 karátů), lze objednat pouze pomocí M22-COMBINATION → strana 69 Příslušenství 23 → strana 69 SmartWire-DT 24 Charakteristické vlastnosti výrobku • Modulární systém západkami • Čelní kroužek titanový, černý nebo pozlacený • Montážní průměr 22,3 mm • Minimální rozměr rastru mm • Stupeň krytí nejméně IP66 • kontaktů jednom montážním místě • Spínání různých napětí • Celosvětová certifikace . úrovně vždy kontaktními prvky → strana 49 LED prvky 4 Rozsah napětí: 12 AC/DC 85 264 AC → strana 51 Jednoduchá tvorba popisů 5 Všechny tlačítkové výplně, signálky a přídavné štítky tlačítek programu RMQ-Titan lze popsat laserovou technologií libovolnými texty a symboly. Download: www.21 Ovládání signalizace CA047003CZ říjen 2016 www
