RMQ compact solution

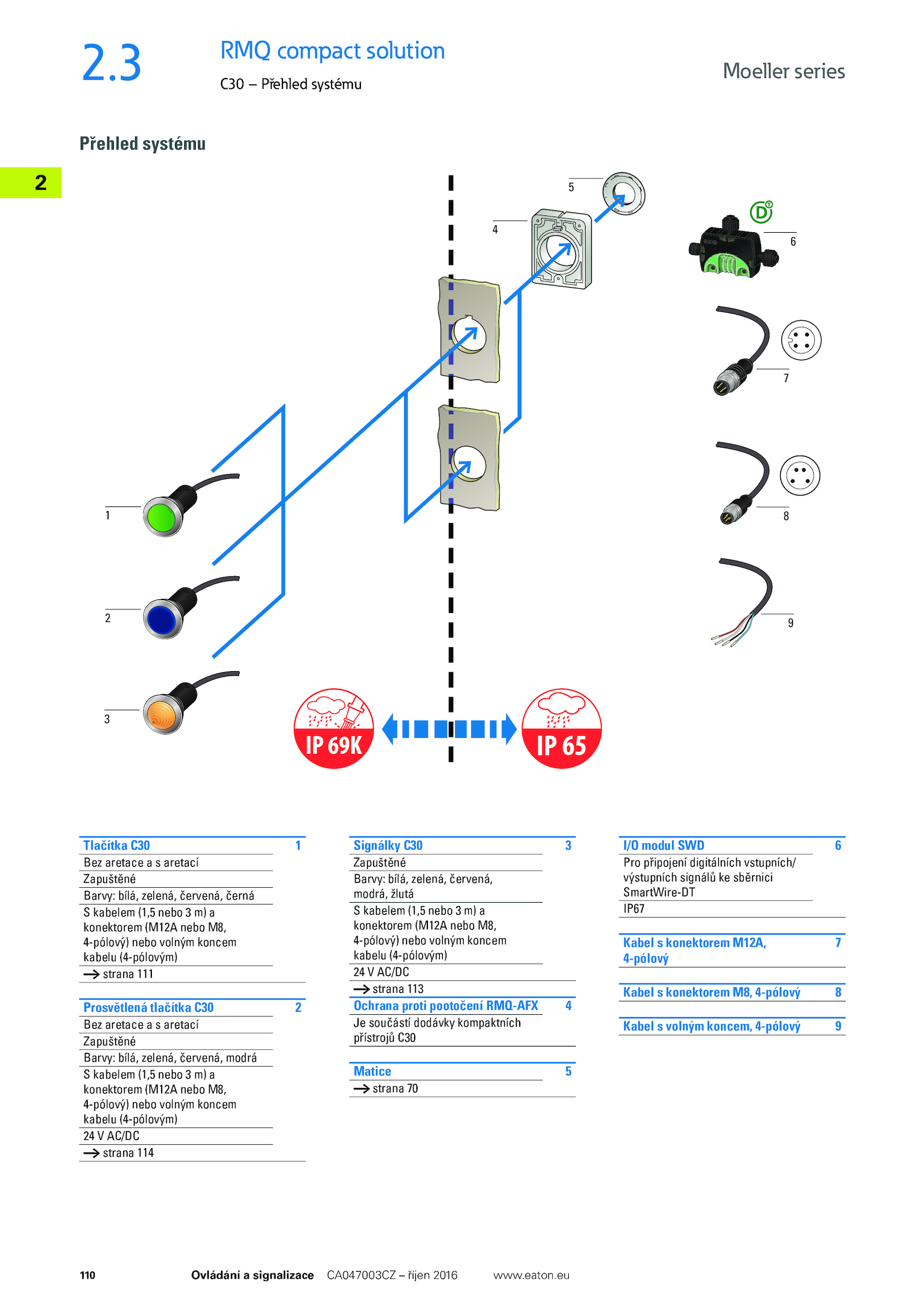

C30 Přehled systému
2.3 Moeller series
2
Přehled systému
1
2
3
4
5
6
7
8
9
Tlačítka C30 1
Bez aretace aretací
Zapuštěné
Barvy: bílá, zelená, červená, černá
S kabelem (1,5 nebo a
konektorem (M12A nebo M8,
4-pólový) nebo volným koncem
kabelu (4-pólovým)
￫ strana 111
Prosvětlená tlačítka C30 2
Bez aretace aretací
Zapuštěné
Barvy: bílá, zelená, červená, modrá
S kabelem (1,5 nebo a
konektorem (M12A nebo M8,
4-pólový) nebo volným koncem
kabelu (4-pólovým)
24 AC/DC
￫ strana 114
Signálky C30 3
Zapuštěné
Barvy: bílá, zelená, červená,
modrá, žlutá
S kabelem (1,5 nebo a
konektorem (M12A nebo M8,
4-pólový) nebo volným koncem
kabelu (4-pólovým)
24 AC/DC
￫ strana 113
Ochrana proti pootočení RMQ-AFX 4
Je součástí dodávky kompaktních
přístrojů C30
Matice 5
￫ strana 70
I/O modul SWD 6
Pro připojení digitálních vstupních/
výstupních signálů sběrnici
SmartWire-DT
IP67
Kabel konektorem M12A,
4-pólový
7
Kabel konektorem M8, 4-pólový 8
Kabel volným koncem, 4-pólový.eaton.110 Ovládání signalizace CA047003CZ říjen 2016 www
