d) Světlo neobsahuje vlastní zásuvku pro zapojení připojovacího kabelu pro spínač ovládaný
dveřmi.
f) Světlo neobsahuje napájecí výstup nelze tak propojit více světel.
e) Světlo kabelové svorky pro zapojení přívodního kabelu namísto konektoru.
Lze tak použít běžný kabel otevřenými konci bez konektorů.
c) Připojovací kabel pro spínač ovládaný dveřmi již součástí dodávky spínače ovládaného dveřmi.2
5 6
4
3
2
5 6
4
3
1
LTS LTSL LTSM LTLN TLC TLCL TL
1 CLF CLF a)
2 LTP LTP a)
3 ADSW DSW ADSW DSW LDSW TLCS TLCS ADSW DSW
4 d)
5 COF COF a)
6 COM COM a)
a) Dodávka světla již obsahuje tento díl.
b) Světlo obsahuje pohybové čidlo, takže již není potřeba spínač ovládaný dveřmi.
Připojovací kabel pro zapojení přívodu (obsahuje konektor 5)
Připojovací kabel pro průchozí zapojení zapojení přívodu (obsahuje konektory 6)
Spínač ovládaný dveřmi
Připojovací kabel pro spínač ovládaný dveřmi
Konektor pro zapojení přívodu
Konektor pro průchozí zapojení

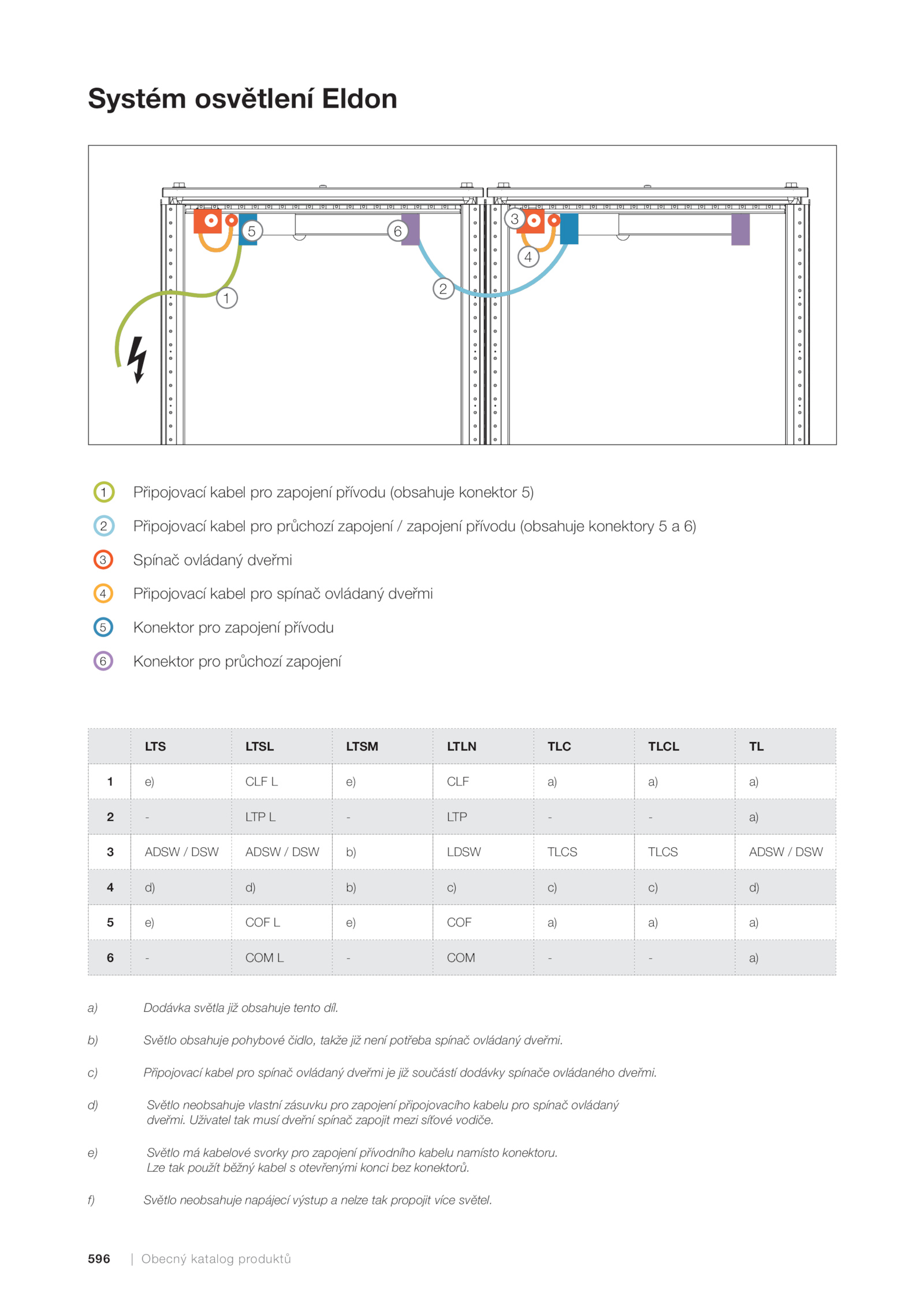

Systém osvětlení Eldon
596 Obecný katalog produktů
. Uživatel tak musí dveřní spínač zapojit mezi síťové vodiče
