• Panel ID-36 určen pro zástavbovou montáž dveří
rozvaděče nebo tam, kde přístup druhé strany. Barva šedá.tecomat.Advanced Automation
www.
• Komunikace mezi řídicím systémem panelem ID-31/32
probíhá rozhraní Ethernet 100Base-TX, sériové lince
s rozhraním RS-485 protokolem EPSNET nebo připojení
přímo sběrnici TCL2 protokolem této systémové sběrnice
• Napájení 24VDC, příkon plným podsvícením.
• Instalovaný WEB mini browser.tecomat.
Dotykový panel rezistivní
Provozní instalační podmínky
Pracovní teplota –20 +55 °C
Skladovací teplota –30 +70 °C
Elektrická pevnost dle 60950
Stupeň krytí IP
ČSN 60529:1993 (IEC 529)
IP IP-50 čelní panel montáži
Kategorie přepětí II
Stupeň znečištění
ČSN EN60664-1:2008
2
Pracovní poloha Svislá
Instalace panelu
Připojení napájení,
a komunikačních kanálů
Konektor šroubovými svorkami
Průřez vodičů Max 1,5mm2
Napájení
Jmenovité napětí (SELV) AC
Tolerance –15% 25%
Max.
Použití
• Určen především pro lokální zobrazení WEB stránek
uložených řídicích systémech FOXTROT, TC700 vytvořených
v nástrojích WEB maker.s. napájen externího zdroje 24VDC.com Advanced Automation
Grafické displeje dotykovou obrazovkou 10“
Typ Comm
ID-36
Ethernet,
RS-485, TCL-2
Základní charakteristiky
• Grafický panel rezistivní dotykovou obrazovkou. 000hod.
• Panel podsvícený dotykový TFT displej 10“ rozlišením
800×600 bodů.tecomat.
• Pro stroje rozvaděčových panelů
• dohodě výrobcem možno použít též jako volně
programovatelný displej operačním systémem Linux.tecomat.
• Zabudovaný USB port umožňuje synchronizaci souborů mezi
PLC FLASHDISK
• Nízký příkon, bez chlazení, bez oteplení uzavřených
prostorech, široký rozsah pracovních teplot. Interpretuje přímo vestavěné
WEB stránky Foxtrot, TC700, pokud obsahují paměťovou
kartu., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat.cz
|
www.
Připojení
• Připojuje centrálních jednotek TECOMAT Foxtrot nebo
TC700 přímo přes rozhraní Ethernet 100/10 RJ45 nebo do
sítě LAN standardním kabelem UTP/RJ45. nebo přes síriovou
linkuPsběrnici vyvedenou šroubovací konektor.cz www.,
Havlíčkova
260,
280
02,
Kolín
4,
Česká
republika
|

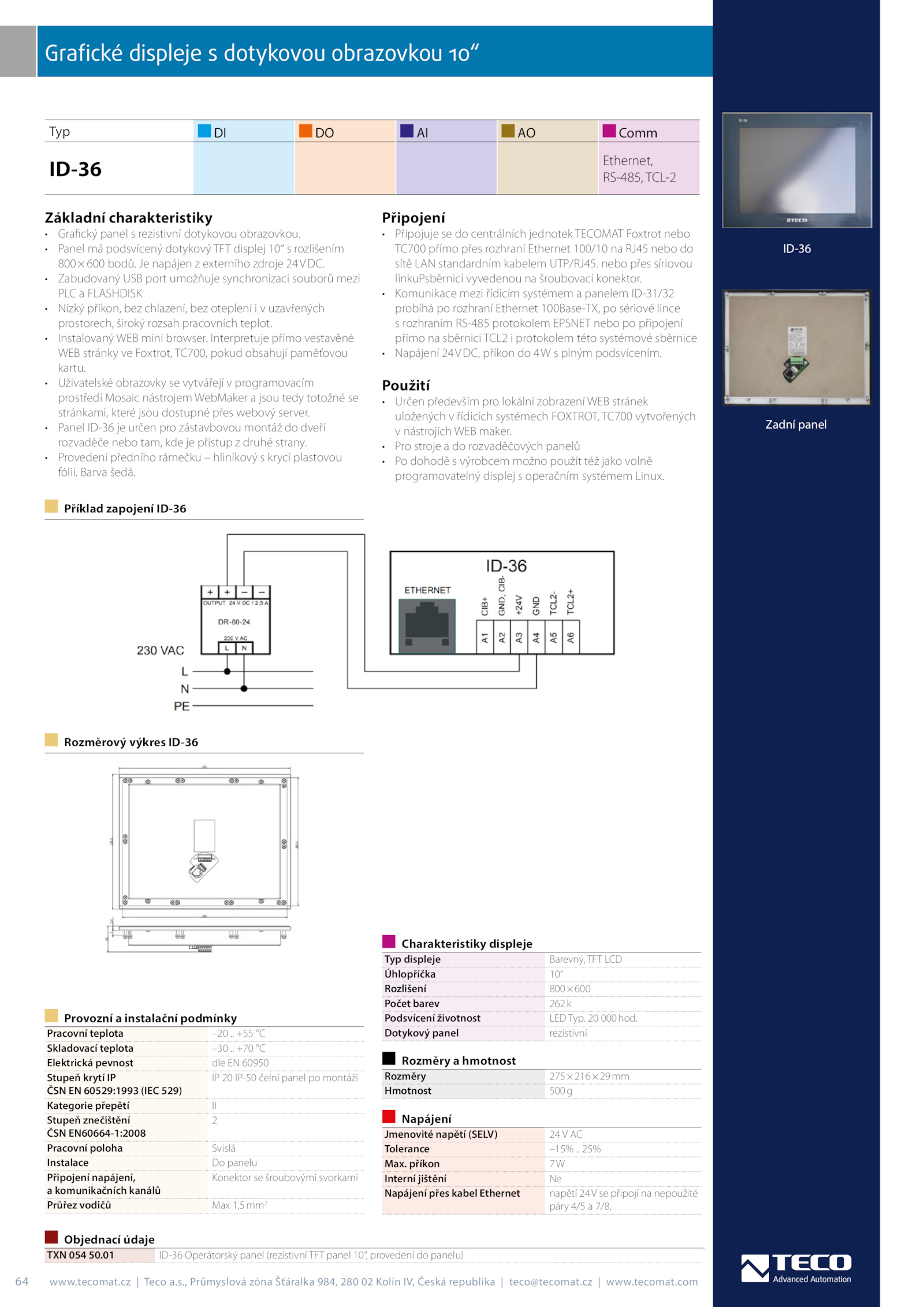

teco@tecomat.01 ID-36 Operátorský panel (rezistivní TFT panel 10“, provedení panelu)
ID-36
Zadní panel
.
Příklad zapojení ID-36
Rozměrový výkres ID-36
Charakteristiky displeje
Typ displeje Barevný, TFT LCD
Úhlopříčka 10“
Rozlišení 800×600
Počet barev 262k
Podsvícení životnost LED Typ.cz Teco a. příkon 7W
Interní jištění Ne
Napájení přes kabel Ethernet napětí 24V připojí nepoužité
páry 4/5 7/8,
Rozměry hmotnost
Rozměry 275×216×29mm
Hmotnost 500g
Objednací údaje
TXN 054 50.cz
|
Teco
a.
• Provedení předního rámečku hliníkový krycí plastovou
fólií.
• Uživatelské obrazovky vytvářejí programovacím
prostředí Mosaic nástrojem WebMaker jsou tedy totožné se
stránkami, které jsou dostupné přes webový server
