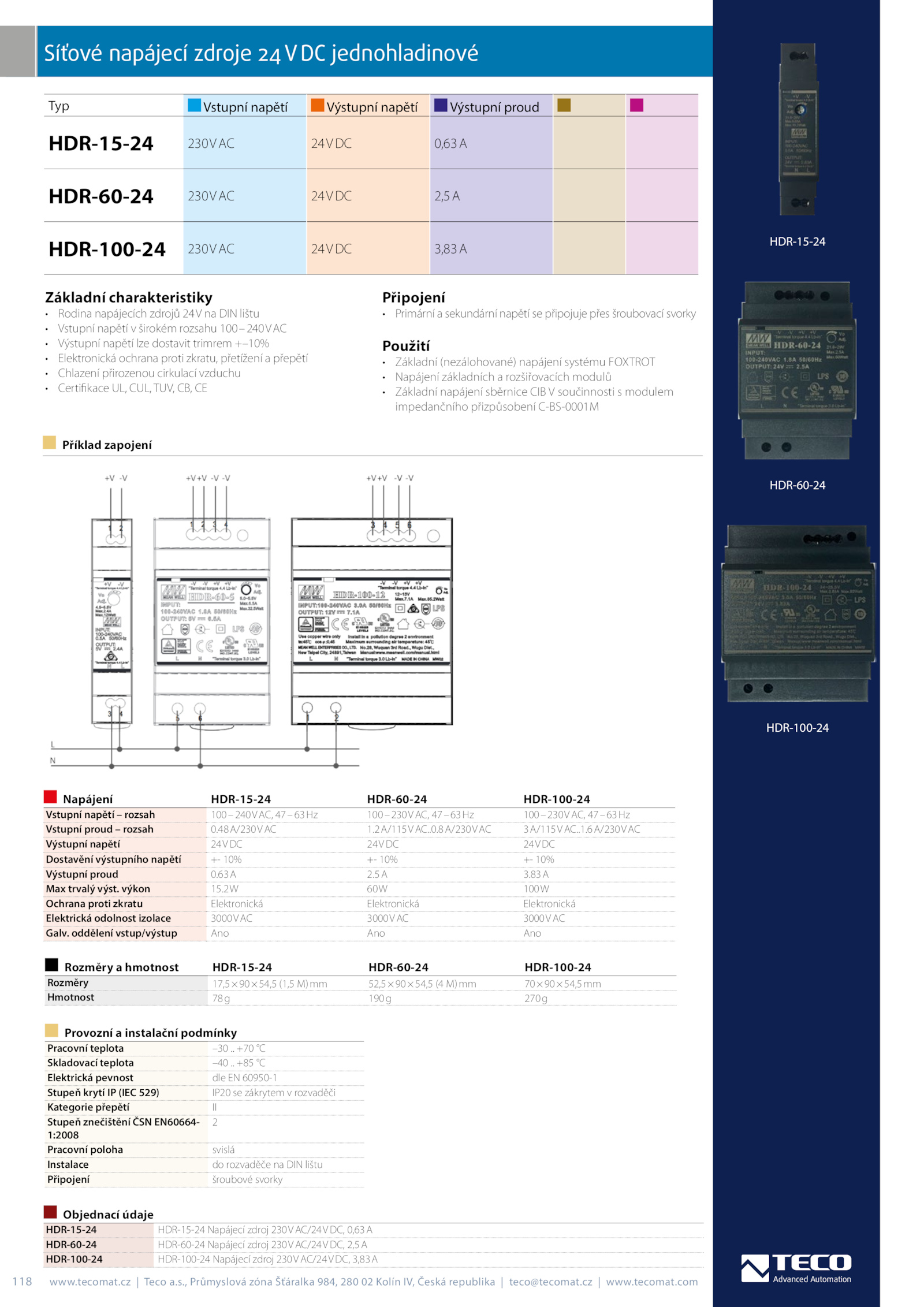

Síťové napájecí zdroje 24VDC jednohladinové
HDR-15-24
HDR-60-24
HDR-100-24
Typ Vstupní napětí Výstupní napětí Výstupní proud
HDR-15-24 230VAC 24VDC 0,63A
HDR-60-24 230VAC 24VDC 2,5A
HDR-100-24 230VAC 24VDC 3,83A
Základní charakteristiky
• Rodina napájecích zdrojů 24V DIN lištu
• Vstupní napětí širokém rozsahu 100–240VAC
• Výstupní napětí lze dostavit trimrem +–10%
• Elektronická ochrana proti zkratu, přetížení přepětí
• Chlazení přirozenou cirkulací vzduchu
• Certifikace UL, CUL, TUV, CB, CE
Připojení
• Primární sekundární napětí připojuje přes šroubovací svorky
Použití
• Základní (nezálohované) napájení systému FOXTROT
• Napájení základních rozšiřovacích modulů
• Základní napájení sběrnice CIB součinnosti modulem
impedančního přizpůsobení C-BS-0001M
Příklad zapojení
Napájení HDR-15-24 HDR-60-24 HDR-100-24
Vstupní napětí rozsah 100–240VAC, 47–63Hz 100–230VAC, 47–63Hz 100–230VAC, 47–63Hz
Vstupní proud rozsah 0.tecomat.Advanced Automation
www.s.cz Teco a.,
Havlíčkova
260,
280
02,
Kolín
4,
Česká
republika
|
teco@tecomat.comPP
118 www.s.cz
|
Teco
a.. oddělení vstup/výstup Ano Ano Ano
Rozměry hmotnost HDR-15-24 HDR-60-24 HDR-100-24
Rozměry 17,5×90×54,5 (1,5 M)mm 52,5×90×54,5 M)mm 70×90×54,5mm
Hmotnost 78g 190g 270g
Provozní instalační podmínky
Pracovní teplota –30 +70 °C
Skladovací teplota –40 +85 °C
Elektrická pevnost dle 60950-1
Stupeň krytí (IEC 529) IP20 zákrytem rozvaděči
Kategorie přepětí II
Stupeň znečištění ČSN EN60664-
1:2008
2
Pracovní poloha svislá
Instalace rozvaděče DIN lištu
Připojení šroubové svorky
Objednací údaje
HDR-15-24 HDR-15-24 Napájecí zdroj 230VAC/24VDC, 0,63A
HDR-60-24 HDR-60-24 Napájecí zdroj 230VAC/24VDC, 2,5A
HDR-100-24 HDR-100-24 Napájecí zdroj 230VAC/24VDC, 3,83A
..2A/115VAC.1.cz www.tecomat.tecomat.2W 60W 100W
Ochrana proti zkratu Elektronická Elektronická Elektronická
Elektrická odolnost izolace 3000VAC 3000VAC 3000VAC
Galv
