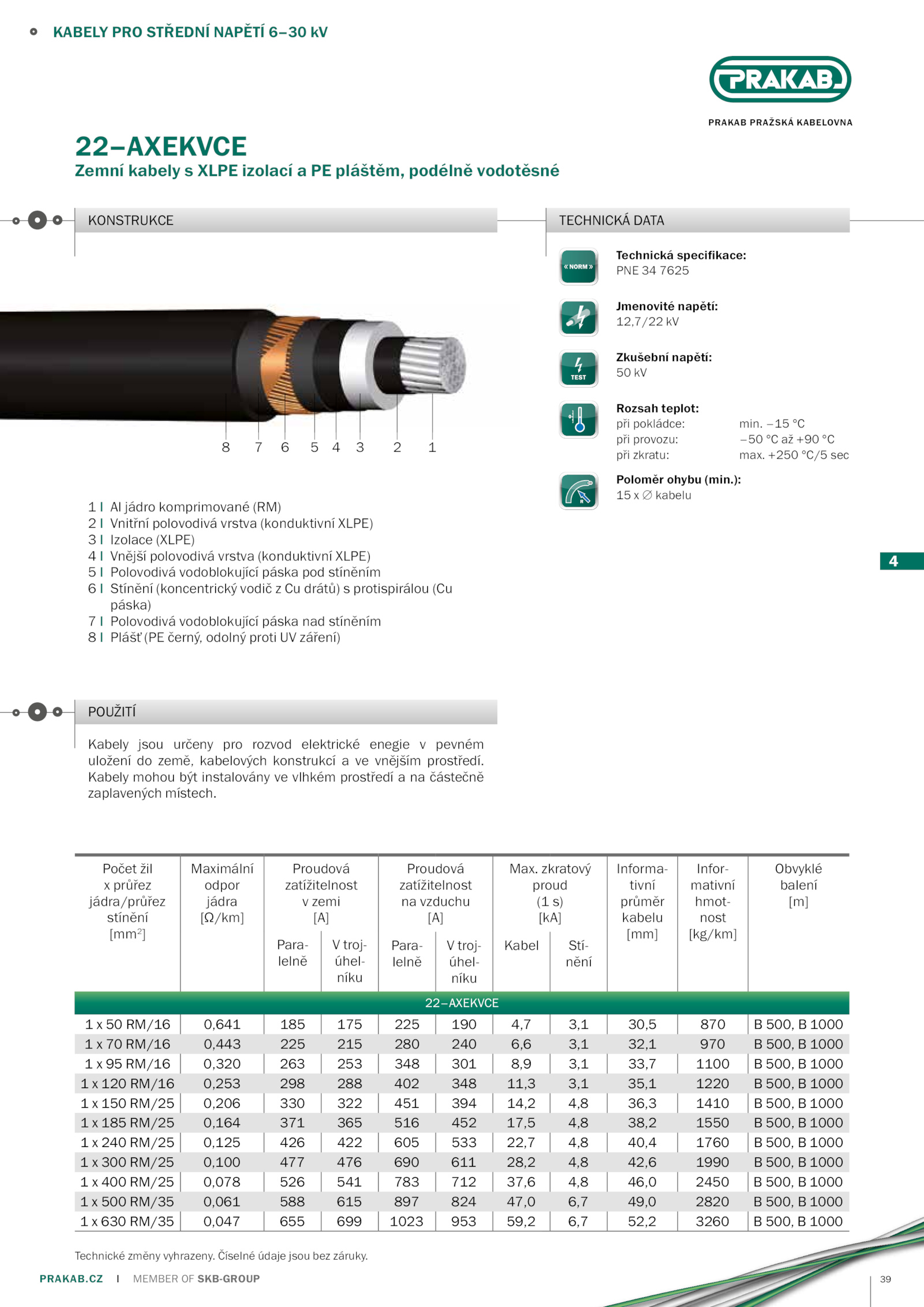

39 PRAKAB PRAŽSKÁ KABELOVNA PRAKAB. +250 °C/5 sec Poloměr ohybu (min. . zkratový proud (1 s) [kA] Informa- tivní průměr kabelu [mm] Infor- mativní hmot- nost [kg/km] Obvyklé balení [m] Para- lelně V troj- úhel- níku Para- lelně V troj- úhel- níku Kabel Stí­ nění 22–AXEKVCE 1 RM/16 0,641 185 175 225 190 4,7 3,1 30,5 870 500, 1000 1 RM/16 0,443 225 215 280 240 6,6 3,1 32,1 970 500, 1000 1 RM/16 0,320 263 253 348 301 8,9 3,1 33,7 1100 500, 1000 1 120 RM/16 0,253 298 288 402 348 11,3 3,1 35,1 1220 500, 1000 1 150 RM/25 0,206 330 322 451 394 14,2 4,8 36,3 1410 500, 1000 1 185 RM/25 0,164 371 365 516 452 17,5 4,8 38,2 1550 500, 1000 1 240 RM/25 0,125 426 422 605 533 22,7 4,8 40,4 1760 500, 1000 1 300 RM/25 0,100 477 476 690 611 28,2 4,8 42,6 1990 500, 1000 1 400 RM/25 0,078 526 541 783 712 37,6 4,8 46,0 2450 500, 1000 1 500 RM/35 0,061 588 615 897 824 47,0 6,7 49,0 2820 500, 1000 1 630 RM/35 0,047 655 699 1023 953 59,2 6,7 52,2 3260 500, 1000 Technické změny vyhrazeny.CZ MEMBER SKB-GROUP KABELY PRO STŘEDNÍ NAPĚTÍ 6–30 kV 4 4 5 6 7 8 1 TECHNICKÁ DATA Technická specifikace: PNE 7625 Jmenovité napětí: 12,7/22 kV Zkušební napětí: 50 kV Rozsah teplot: při pokládce: min.): 15 kabelu 22–AXEKVCE Zemní kabely XLPE izolací pláštěm, podélně vodotěsné KONSTRUKCE POUŽITÍ Kabely jsou určeny pro rozvod elektrické enegie pevném uložení země, kabelových konstrukcí vnějším prostředí. Kabely mohou být instalovány vlhkém prostředí částečně zaplavených místech. Číselné údaje jsou bez záruky. 1 jádro komprimované (RM) 2 Vnitřní polovodivá vrstva (konduktivní XLPE) 3 Izolace (XLPE) 4 Vnější polovodivá vrstva (konduktivní XLPE) 5 Polovodivá vodoblokující páska pod stíněním 6 Stínění (koncentrický vodič drátů) protispirálou (Cu páska) 7 Polovodivá vodoblokující páska nad stíněním 8 Plášť (PE černý, odolný proti záření) Počet žil x průřez jádra/průřez stínění [mm2 ] Maximální odpor jádra [Ω/km] Proudová zatížitelnost v zemi [A] Proudová zatížitelnost na vzduchu [A] Max. –15 °C při provozu: –50 +90 °C při zkratu: max
