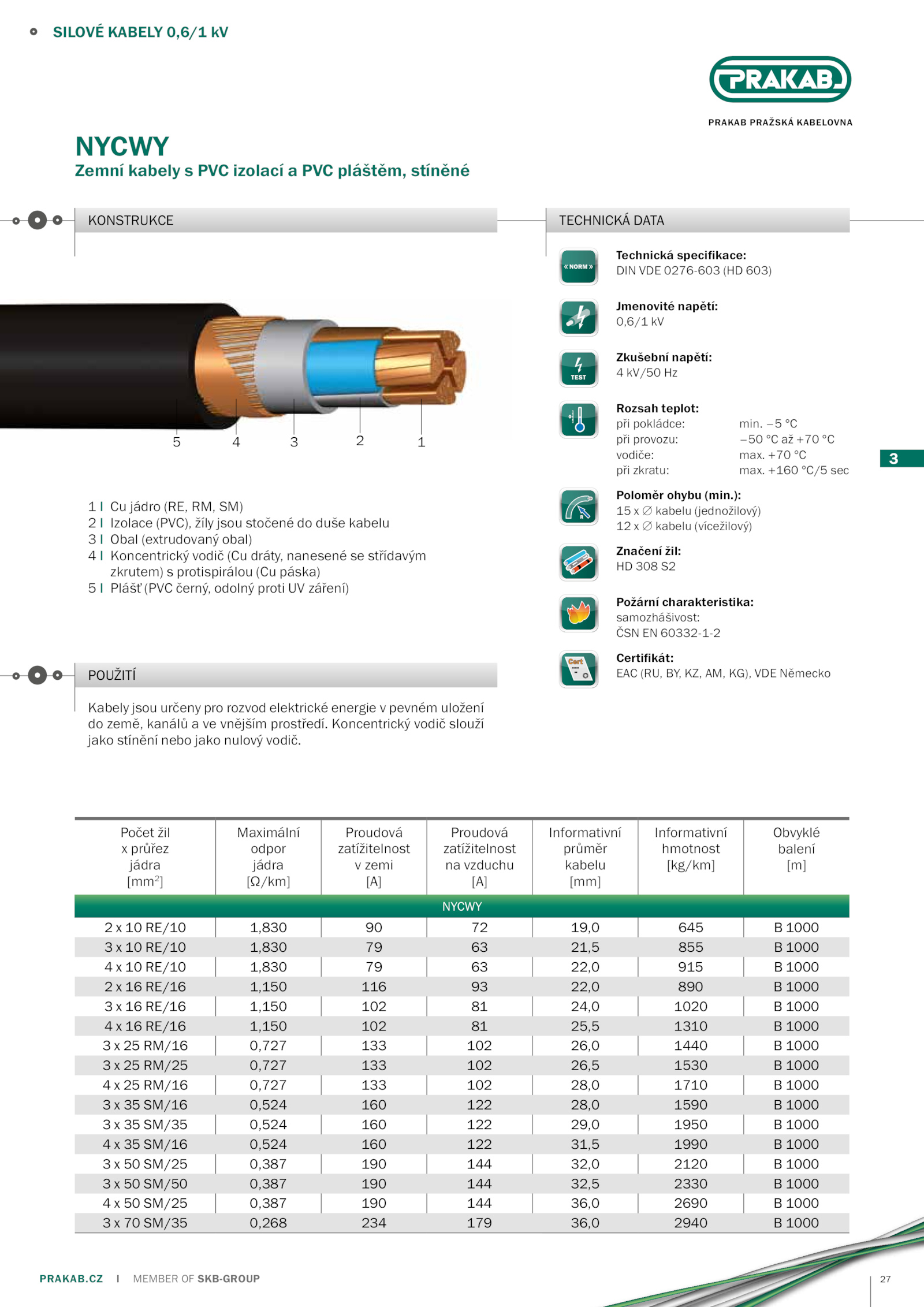

NYCWY
Zemní kabely PVC izolací PVC pláštěm, stíněné
KONSTRUKCE
POUŽITÍ
Kabely jsou určeny pro rozvod elektrické energie pevném uložení
do země, kanálů vnějším prostředí. +160 °C/5 sec
Poloměr ohybu (min.CZ MEMBER SKB-GROUP
SILOVÉ KABELY 0,6/1 kV
3
TECHNICKÁ DATA
Technická specifikace:
DIN VDE 0276-603 (HD 603)
Jmenovité napětí:
0,6/1 kV
Zkušební napětí:
4 kV/50 Hz
Rozsah teplot:
při pokládce: min. °C
při provozu: –50 +70 °C
vodiče: max. +70 °C
při zkratu:
max. Koncentrický vodič slouží
jako stínění nebo jako nulový vodič.27
PRAKAB PRAŽSKÁ KABELOVNA
PRAKAB.
1 jádro (RE, RM, SM)
2 Izolace (PVC), žíly jsou stočené duše kabelu
3 Obal (extrudovaný obal)
4
Koncentrický vodič (Cu dráty, nanesené střídavým
zkrutem) protispirálou (Cu páska)
5 Plášť (PVC černý, odolný proti záření)
Počet žil
x průřez
jádra
[mm2
]
Maximální
odpor
jádra
[Ω/km]
Proudová
zatížitelnost
v zemi
[A]
Proudová
zatížitelnost
na vzduchu
[A]
Informativní
průměr
kabelu
[mm]
Informativní
hmotnost
[kg/km]
Obvyklé
balení
[m]
NYCWY
2 RE/10 1,830 19,0 645 1000
3 RE/10 1,830 21,5 855 1000
4 RE/10 1,830 22,0 915 1000
2 RE/16 1,150 116 22,0 890 1000
3 RE/16 1,150 102 24,0 1020 1000
4 RE/16 1,150 102 25,5 1310 1000
3 RM/16 0,727 133 102 26,0 1440 1000
3 RM/25 0,727 133 102 26,5 1530 1000
4 RM/16 0,727 133 102 28,0 1710 1000
3 SM/16 0,524 160 122 28,0 1590 1000
3 SM/35 0,524 160 122 29,0 1950 1000
4 SM/16 0,524 160 122 31,5 1990 1000
3 SM/25 0,387 190 144 32,0 2120 1000
3 SM/50 0,387 190 144 32,5 2330 1000
4 SM/25 0,387 190 144 36,0 2690 1000
3 SM/35 0,268 234 179 36,0 2940 1000
