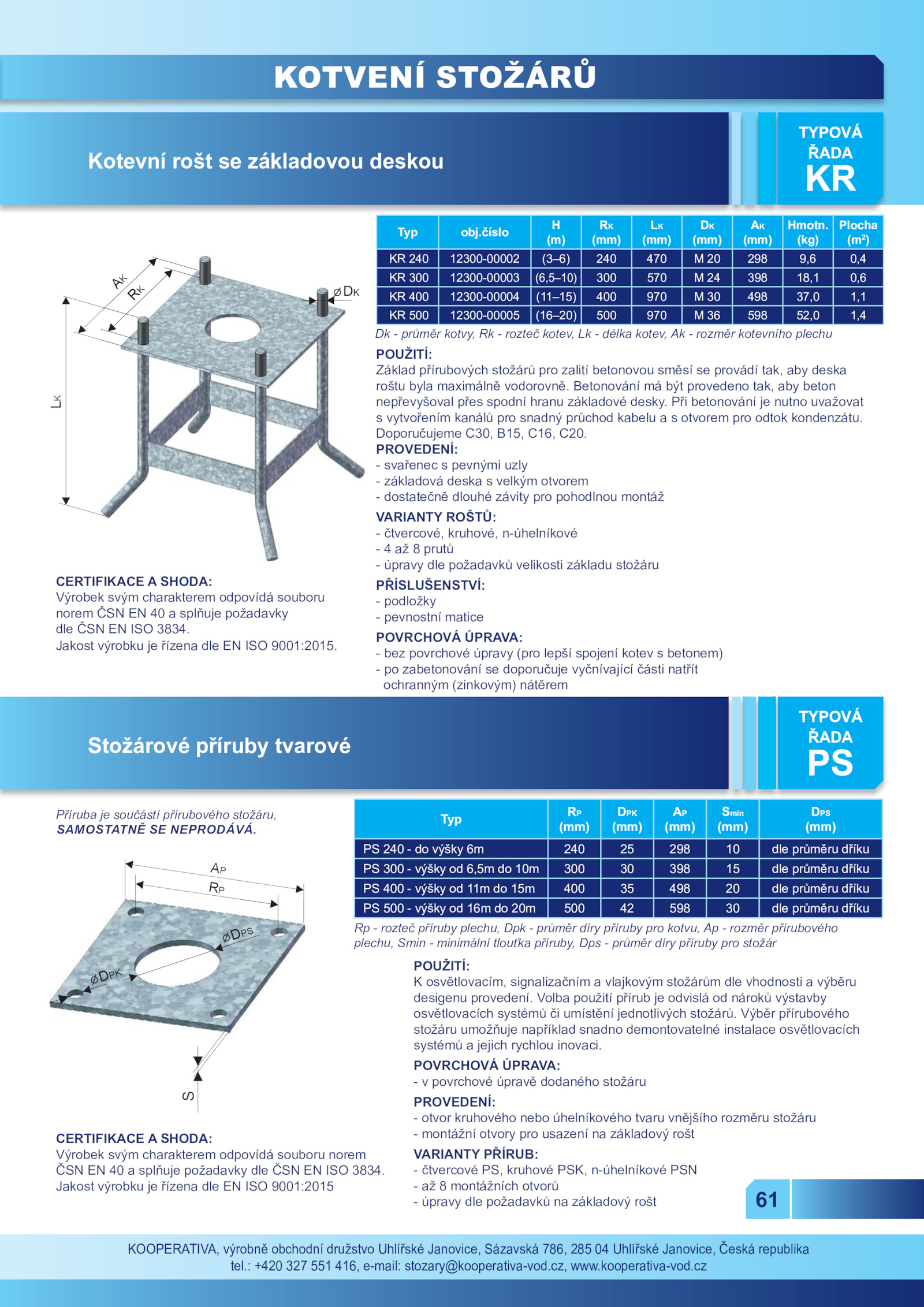

kooperativa-vod.cz 61 TYPOVÁ ŘADA KR Kotevní rošt základovou deskou KOTVENÍ STOŽÁRŮ TYPOVÁ ŘADA PS Stožárové příruby tvarové . Typ obj. Jakost výrobku řízena dle ISO 9001:2015 KOOPERATIVA, výrobně obchodní družstvo Uhlířské Janovice, Sázavská 786, 285 Uhlířské Janovice, Česká republika tel. Doporučujeme C30, B15, C16, C20. PROVEDENÍ: - svařenec pevnými uzly - základová deska velkým otvorem - dostatečně dlouhé závity pro pohodlnou montáž VARIANTY ROŠTŮ: - čtvercové, kruhové, n-úhelníkové - prutů - úpravy dle požadavků velikosti základu stožáru PŘÍSLUŠENSTVÍ: - podložky - pevnostní matice POVRCHOVÁ ÚPRAVA: - bez povrchové úpravy (pro lepší spojení kotev betonem) - zabetonování doporučuje vyčnívající části natřít ochranným (zinkovým) nátěrem CERTIFIKACE SHODA: Výrobek svým charakterem odpovídá souboru norem ČSN splňuje požadavky dle ČSN ISO 3834.číslo H (m) RK (mm) LK (mm) DK (mm) AK (mm) Hmotn. (kg) Plocha (m2 ) KR 240 12300-00002 (3–6) 240 470 298 9,6 0,4 KR 300 12300-00003 (6,5–10) 300 570 398 18,1 0,6 KR 400 12300-00004 (11–15) 400 970 498 37,0 1,1 KR 500 12300-00005 (16–20) 500 970 598 52,0 1,4 Typ RP (mm) DPK (mm) AP (mm) Smin (mm) DPS (mm) PS 240 výšky 240 298 dle průměru dříku PS 300 výšky 6,5m 10m 300 398 dle průměru dříku PS 400 výšky 11m 15m 400 498 dle průměru dříku PS 500 výšky 16m 20m 500 598 dle průměru dříku CERTIFIKACE SHODA: Výrobek svým charakterem odpovídá souboru norem ČSN splňuje požadavky dle ČSN ISO 3834. POUŽITÍ: Základ přírubových stožárů pro zalití betonovou směsí provádí tak, aby deska roštu byla maximálně vodorovně.: +420 327 551 416, e-mail: stozary@kooperativa-vod. Volba použití přírub odvislá nároků výstavby osvětlovacích systémů umístění jednotlivých stožárů. Při betonování nutno uvažovat s vytvořením kanálů pro snadný průchod kabelu otvorem pro odtok kondenzátu.Anchorgrid and Foundation plate Kotevní rošt základovou deskou Ankerrost und Fundamentplatte TYPOVÁ ě$'$ KR Pole Accessories 3ĢtVOXåHQVWYtDGRSOěNy 0DVWHQ=XEHK|U A K R K L K DK AP RP DPS DPK S KOOPERATIV$YêUREQČREFKRGQtGUXåVWYR8KOtĜVNp-DQRYLFH6i]DYVNi8KOtĜVNp-DQRYLFHýHVNiUHSXEOLND THO)D[HPDLOVWR]DU\#NRRSHUDWLYDYRGF]ZZZKWWSZZZNRRSHUDWLYDYRGF] POUŽITÍ: K osvětlovacím, signalizačním vlajkovým stožárům dle vhodnosti výběru desigenu provedení.cz, www. Výběr přírubového stožáru umožňuje například snadno demontovatelné instalace osvětlovacích systémů jejich rychlou inovaci. Jakost výrobku řízena dle ISO 9001:2015. Betonování být provedeno tak, aby beton nepřevyšoval přes spodní hranu základové desky. POVRCHOVÁ ÚPRAVA: - povrchové úpravě dodaného stožáru PROVEDENÍ: - otvor kruhového nebo úhelníkového tvaru vnějšího rozměru stožáru - montážní otvory pro usazení základový rošt VARIANTY PŘÍRUB: - čtvercové PS, kruhové PSK, n-úhelníkové PSN - montážních otvorů - úpravy dle požadavků základový rošt Dk průměr kotvy, rozteč kotev, délka kotev, rozměr kotevního plechu Rp rozteč příruby plechu, Dpk průměr díry příruby pro kotvu, rozměr přírubového plechu, Smin minimální tlouťka příruby, Dps průměr díry příruby pro stožár Příruba součástí přírubového stožáru, SAMOSTATNĚ NEPRODÁVÁ
