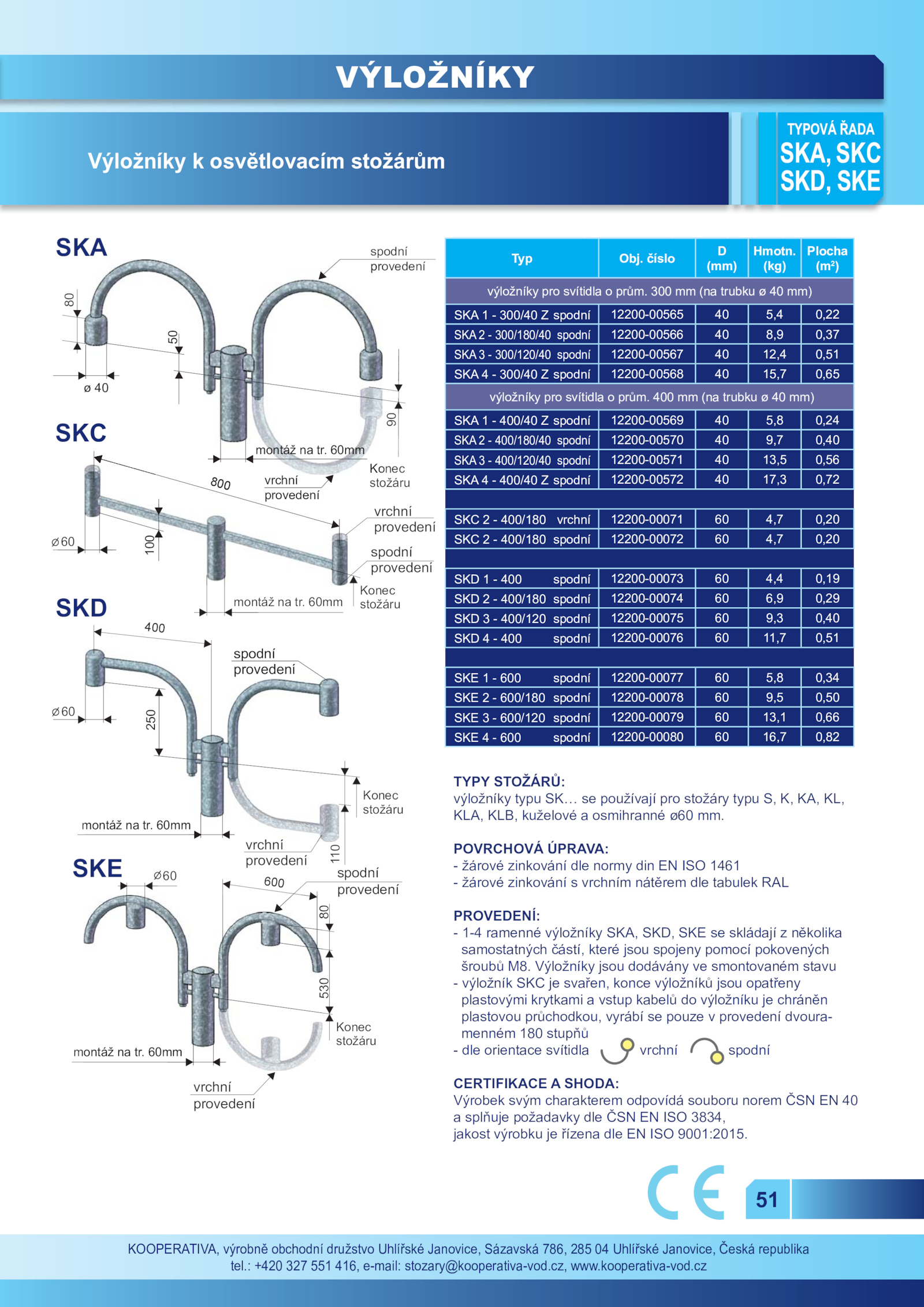

Výložníky osvětlovacím stožárům
VÝLOŽNÍKY
TYPOVÁ ŘADA
SKA, SKC
SKD, SKE
.
POVRCHOVÁ ÚPRAVA:
- žárové zinkování dle normy din ISO 1461
- žárové zinkování vrchním nátěrem dle tabulek RAL
PROVEDENÍ:
- 1-4 ramenné výložníky SKA, SKD, SKE skládají několika
samostatných částí, které jsou spojeny pomocí pokovených
šroubů M8.
spodní
provedení
spodní
provedení
vrchní
provedení
vrchní
provedení
90
ø 40
50
KOOPERATIVA, výrobně obchodní družstvo Uhlířské Janovice, Sázavská 786, 285 Uhlířské Janovice, Česká republika
tel.: +420 327 551 416, e-mail: stozary@kooperativa-vod.&
6.
(kg)
Plocha
(m2
)
výložníky pro svítidla prům. 300 (na trubku mm)
SKA 300/40 spodní 12200-00565 5,4 0,22
SKA 300/180/40 spodní 12200-00566 8,9 0,37
SKA 300/120/40 spodní 12200-00567 12,4 0,51
SKA 300/40 spodní 12200-00568 15,7 0,65
výložníky pro svítidla prům. 400 (na trubku mm)
SKA 400/40 spodní 12200-00569 5,8 0,24
SKA 400/180/40 spodní 12200-00570 9,7 0,40
SKA 400/120/40 spodní 12200-00571 13,5 0,56
SKA 400/40 spodní 12200-00572 17,3 0,72
SKC 400/180 vrchní 12200-00071 4,7 0,20
SKC 400/180 spodní 12200-00072 4,7 0,20
SKD 400 spodní 12200-00073 4,4 0,19
SKD 400/180 spodní 12200-00074 6,9 0,29
SKD 400/120 spodní 12200-00075 9,3 0,40
SKD 400 spodní 12200-00076 11,7 0,51
SKE 600 spodní 12200-00077 5,8 0,34
SKE 600/180 spodní 12200-00078 9,5 0,50
SKE 600/120 spodní 12200-00079 13,1 0,66
SKE 600 spodní 12200-00080 16,7 0,82
TYPY STOŽÁRŮ:
výložníky typu SK… používají pro stožáry typu KA, KL,
KLA, KLB, kuželové osmihranné ø60 mm. Výložníky jsou dodávány smontovaném stavu
- výložník SKC svařen, konce výložníků jsou opatřeny
plastovými krytkami vstup kabelů výložníku chráněn
plastovou průchodkou, vyrábí pouze provedení dvoura-
menném 180 stupňů
- dle orientace svítidla vrchní spodní
CERTIFIKACE SHODA:
Výrobek svým charakterem odpovídá souboru norem ČSN 40
a splňuje požadavky dle ČSN ISO 3834,
jakost výrobku řízena dle ISO 9001:2015.(
6.kooperativa-vod
