cz, www. délkou vyložení 000 mm. číslo
H
(mm)
L
(mm)
E
(mm)
Hmotn.50
UD pro stožáry UDN str.45
1–4 ramenné závislosti výšce stožáru, max.: +420 327 551 416, e-mail: stozary@kooperativa-vod.
POVRCHOVÁ ÚPRAVA:
- žárové zinkování dle normy DIN ISO 1461
- žárové zinkování vrchním nátěrem dle tabulek RAL (DUPLEX SYSTEM)
PROVEDENÍ:
- spodní část dříku nad zemí opatřena otvorem dvířky pro montáž
elektropříslušenství
- spodní části dříku pro vetknutí jsou zhotoveny otvory pro průchod kabelů
- dělené spojení nasunutím vrchní části spodní
VARIANTY STOŽÁRŮ:
- vetknuté provedení
- vetknutý ochrannou manžetou
- přírubou
DOPLŇKOVÝ SORTIMENT:
- stožárová výzbroj
- stožárová svítidla
- světelné zdroje
CERTIFIKACE SHODA:
výrobek svým charakterem odpovídá souboru norem ČSN 40
a splňuje požadavky dle ČSN ISO 3834,
jakost výrobku řízena dle ISO 9001:2015.■
■
■
■
■
■
■
■
■
■
■ dělený
TYPY VÝLOŽNÍKŮ:
J pro stožáry UDM str.
POUŽITÍ:
Osvětlení velkých prostranství, hlavních městských dálničních komunikací.
Typ Obj.
(kg)
Plocha
(m2
)
Zatížení
(kg)
Typ
výložníku
UDM 219/159/133/114 12100-00741 200 700 500 199 6,25 110 J
UDM 219/159/133/114 12100-00742 200 700 500 235 7,36 J
UDM 219/159/133/114 12100-00743 200 700 500 305 8,59 J
UDM 219/159/133/114 12100-00744 200 700 500 376 9,73 J
UDM 219/194/159/114 12100-00745 200 000 800 501 11,73 J
UDN 219/159/133/114 12100-00746 000 500 500 215 6,89 100 UD
UDN 219/159/133/114 12100-00747 000 500 500 251 8,00 UD
UDN 219/159/133/114 12100-00748 000 500 500 325 9,23 UD
UDN 219/159/133/114 12100-00749 000 500 500 396 10,38 UD
UDN 219/194/159/114 12100-00750 000 800 800 521 12,37 UD
H
L
ø114
ø133
(ø159)
ø159
(ø194)
ø219
600
500
E
Otvor 100x400
pro dvířka
2x otvor pro kabel
50x150 ose
dvířek
Uvedená hmotnost pouze orientační
KOOPERATIVA, výrobně obchodní družstvo Uhlířské Janovice, Sázavská 786, 285 Uhlířské Janovice, Česká republika
tel.
Počet ramen výložníku jejich délka vyložení stanovena závislosti na
výšce dříku stožáru jeho celkovém zatížení (hmotnost plocha vlastního
výložníku včetně použitých svítidel).cz
23

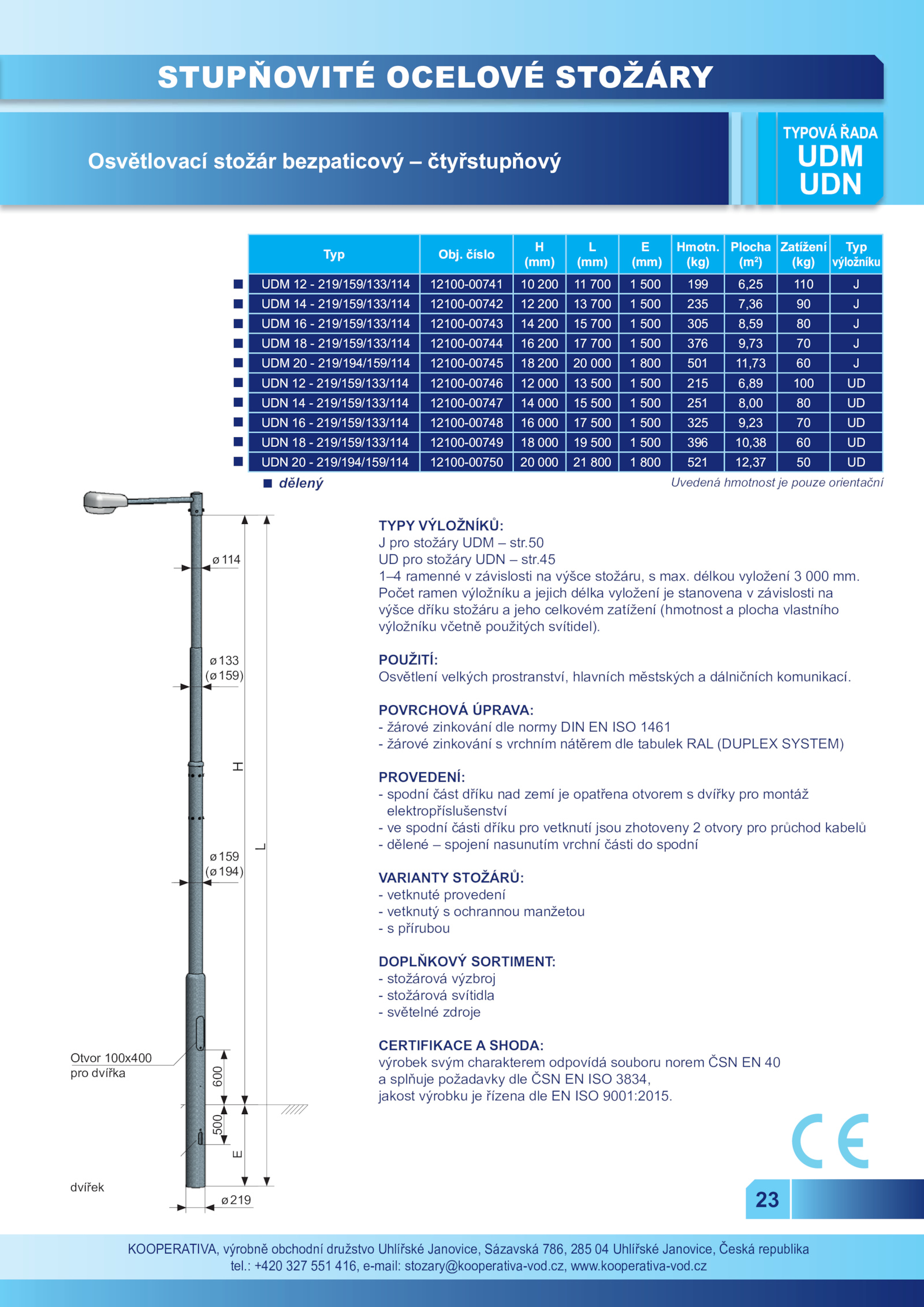

Osvětlovací stožár bezpaticový čtyřstupňový
STUPŇOVITÉ OCELOVÉ STOŽÁRY
TYPOVÁ ŘADA
UDM
UDN
.kooperativa-vod
