Katalog nouzového osvětleni ELPLAST BEGHELLI

| Kategorie: Katalog  | Tento dokument chci!

Vydal: BEGHELLI - ELPLAST, a.s.

Strana 69 z 126







Poznámky redaktora

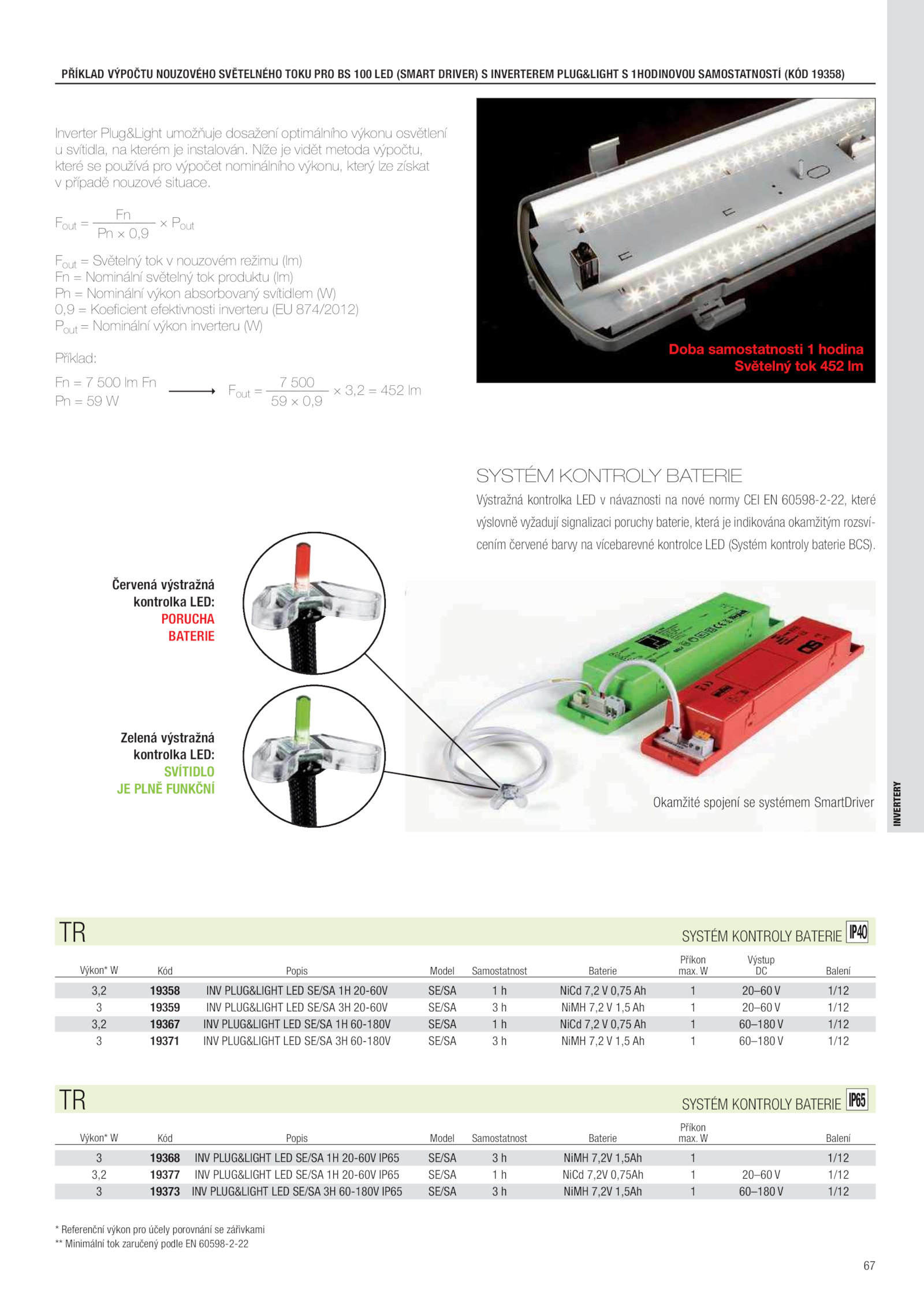

Fn Fout _________ Pout Pn 0,9 Fout Světelný tok nouzovém režimu (lm) Fn Nominální světelný tok produktu (lm) Pn Nominální výkon absorbovaný svítidlem (W) 0,9 Koeficient efektivnosti inverteru (EU 874/2012) Pout Nominální výkon inverteru (W) Příklad: 7 500 Fout _________ 3,2 452 lm 59 0,9 Fn 500 Fn Pn W SYSTÉM KONTROLY BATERIE Výstražná kontrolka LED návaznosti nové normy CEI 60598-2-22, které výslovně vyžadují signalizaci poruchy baterie, která indikována okamžitým rozsví- cením červené barvy vícebarevné kontrolce LED (Systém kontroly baterie BCS). Okamžité spojení systémem SmartDriver Červená výstražná kontrolka LED: PORUCHA BATERIE Zelená výstražná kontrolka LED: SVÍTIDLO JE PLNĚ FUNKČNÍ * Referenční výkon pro účely porovnání zářivkami ** Minimální tok zaručený podle 60598-2-22 INVERTERY . Níže vidět metoda výpočtu, které používá pro výpočet nominálního výkonu, který lze získat v případě nouzové situace.67 3,2 3 3,2 3 19358 INV PLUG&LIGHT LED SE/SA 20-60V SE/SA NiCd 7,2 0,75 20–60 1/12 19359 INV PLUG&LIGHT LED SE/SA 20-60V SE/SA NiMH 7,2 1,5 20–60 1/12 19367 INV PLUG&LIGHT LED SE/SA 60-180V SE/SA NiCd 7,2 0,75 60–180 1/12 19371 INV PLUG&LIGHT LED SE/SA 60-180V SE/SA NiMH 7,2 1,5 60–180 1/12 TR SYSTÉM KONTROLY BATERIE IP40 Příkon Výstup Kód Popis Model Samostatnost Baterie max. Balení Výkon* W 3 3,2 3 19368 INV PLUG&LIGHT LED SE/SA 20-60V IP65 SE/SA NiMH 7,2V 1,5Ah 1/12 19377 INV PLUG&LIGHT LED SE/SA 20-60V IP65 SE/SA NiCd 7,2V 0,75Ah 20–60 1/12 19373 INV PLUG&LIGHT LED SE/SA 60-180V IP65 SE/SA NiMH 7,2V 1,5Ah 60–180 1/12 TR SYSTÉM KONTROLY BATERIE IP65 Příkon Kód Popis Model Samostatnost Baterie max. Balení Výkon* W Doba samostatnosti hodina Světelný tok 452 lm PŘÍKLAD VÝPOČTU NOUZOVÉHO SVĚTELNÉHO TOKU PRO 100 LED (SMART DRIVER) INVERTEREM PLUG&LIGHT 1HODINOVOU SAMOSTATNOSTÍ (KÓD 19358) Inverter Plug&Light umožňuje dosažení optimálního výkonu osvětlení u svítidla, kterém instalován
