Technické specifikace:
Měřicí charakteristiky
Veličina Rozsah Rozlišení Přesnost
Frekvence 40Hz 69Hz 0,01Hz ±(1 digit)
Fázové napětí 1000V 0,1V ±(0,5% 200mV)
Sdružené napětí 2000V 0,1V ±(0,5% 200mV)
Stejnosměrné napětí 1200V 0,1V ±(1% 500mV)
Střídavý proud
dle použitých kleští
MN93 0,2A 200A 0,1A ±(0,5% 200mA)
MN93A 0,005A 5A
0,1A 100A
0,001A
0,1A
±(0,5% 2mA)
±(0,5% 100mA)
C193 1000A 0,1A ±(0,5% 200 mA)
PAC 1000A ±(0,5% 1A)
AmpFLEX™ nebo MA193 0,1A 100A
10A 6500A
10A 10000A
0,01A
0,1A
1A
±(0,5% 30mA)
±(0,5% 3A)
±(0,5% 3A)
Stejnosměrný proud PAC 1300A 0,1A ±(1% 1A)
E3N (10 mV/A) 100mA 100A 0,01A ±(1% 100mA)
E3N (100 mV/A) 10mA 10A 0,001A ±(1% 10mA)
Činný výkon 9999kW digity ±(1%)
Jalový výkon 9999kVAr digity ±(1%)
Zdánlivý výkon 9999kVA digity ±(1%)
cos 0,001 ±1° pro pro cos φ
tan -32,77 32,77 0,001 ±1° pro φ
Činná energie 1mWh 9999MWh digitů ±(1%)
Jalová energie 1mWArh 9999MVArh digitů ±(1%)
Zdánlivá energie 9999MVAh digitů ±(1%)
Ostatní vlastnosti
Vstupní impedance 1MΩ
Frekvenční rozsah základní harmonické 40Hz 70Hz

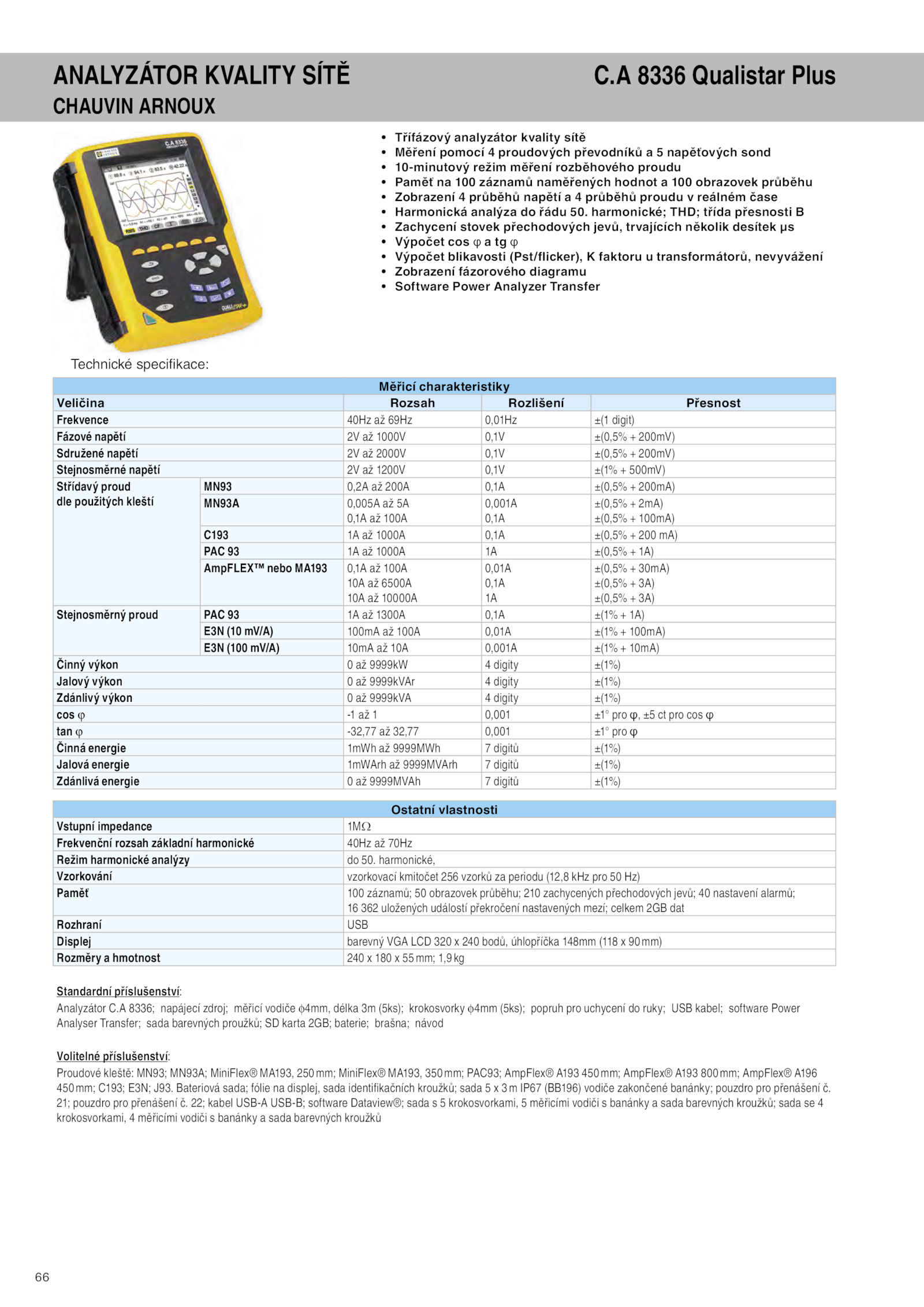

Režim harmonické analýzy 50.A 8336 Qualistar Plus
CHAUVIN ARNOUX
. harmonické; THD; třída přesnosti B
• Zachycení stovek přechodových jevů, trvajících několik desítek µs
• Výpočet cos φ
• Výpočet blikavosti (Pst/flicker), faktoru transformátorů, nevyvážení
• Zobrazení fázorového diagramu
• Software Power Analyzer Transfer
ANALYZÁTOR KVALITY SÍTĚ C.A 8336; napájecí zdroj; měřicí vodiče f4mm, délka (5ks); krokosvorky f4mm (5ks); popruh pro uchycení ruky; USB kabel; software Power
Analyser Transfer; sada barevných proužků; karta 2GB; baterie; brašna; návod
Volitelné příslušenství:
Proudové kleště: MN93; MN93A; MiniFlex® MA193, 250mm; MiniFlex® MA193, 350mm; PAC93; AmpFlex® A193 450mm; AmpFlex® A193 800mm; AmpFlex® A196
450mm; C193; E3N; J93. harmonické,
Vzorkování vzorkovací kmitočet 256 vzorků periodu (12,8 kHz pro Hz)
Paměť 100 záznamů; obrazovek průběhu; 210 zachycených přechodových jevů; nastavení alarmů;
16 362 uložených událostí překročení nastavených mezí; celkem 2GB dat
Rozhraní USB
Displej barevný VGA LCD 320 240 bodů, úhlopříčka 148mm (118 90mm)
Rozměry hmotnost 240 180 55mm; 1,9kg
Standardní příslušenství:
Analyzátor C.
21; pouzdro pro přenášení 22; kabel USB-A USB-B; software Dataview®; sada krokosvorkami, měřicími vodiči banánky sada barevných kroužků; sada 4
krokosvorkami, měřicími vodiči banánky sada barevných kroužků
• Třífázový analyzátor kvality sítě
• Měření pomocí proudových převodníků napěťových sond
• 10-minutový režim měření rozběhového proudu
• Paměť 100 záznamů naměřených hodnot 100 obrazovek průběhu
• Zobrazení průběhů napětí průběhů proudu reálném čase
• Harmonická analýza řádu 50. Bateriová sada; fólie displej, sada identifikačních kroužků; sada IP67 (BB196) vodiče zakončené banánky; pouzdro pro přenášení č
