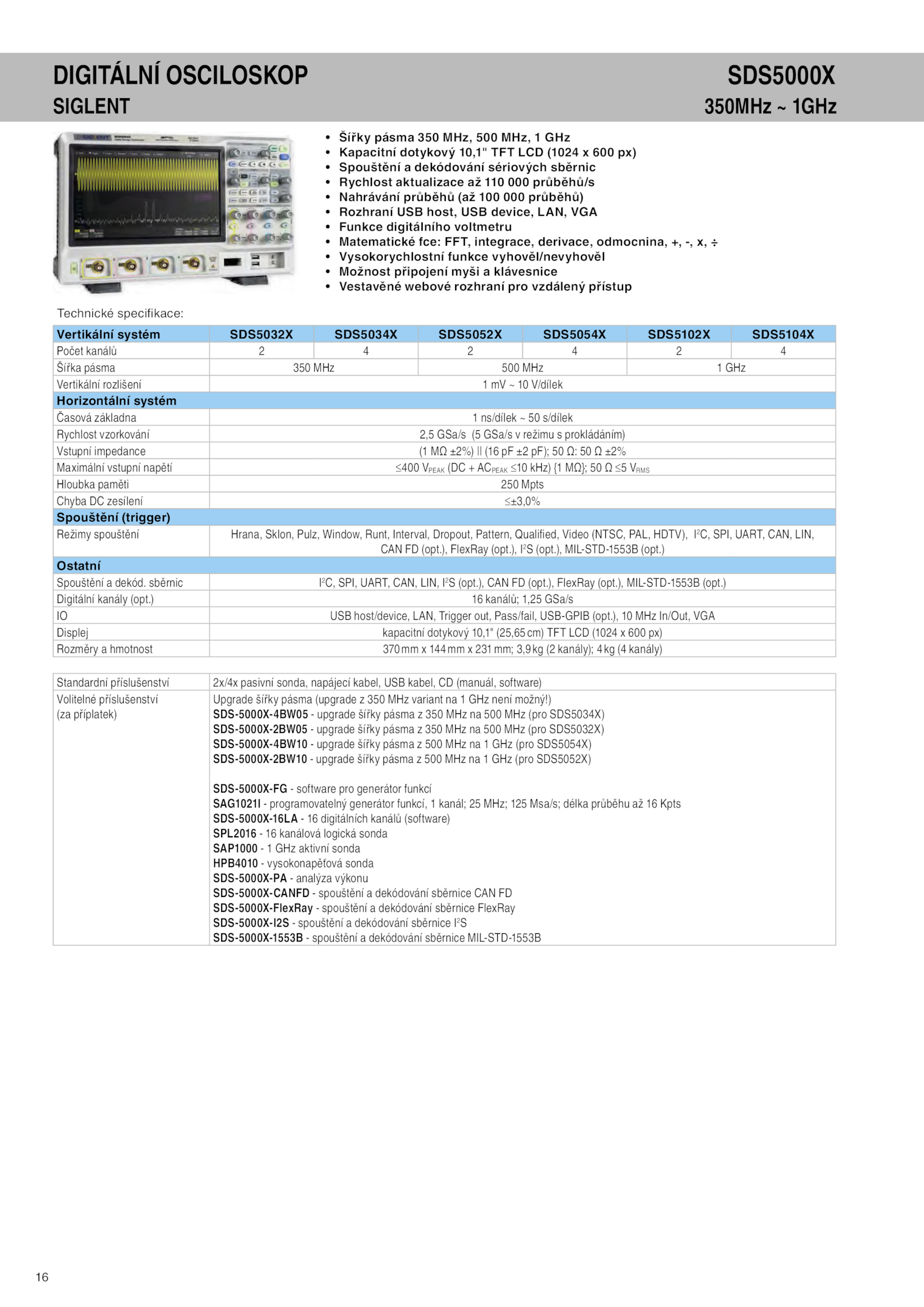

DIGITÁLNÍ OSCILOSKOP SDS5000X
SIGLENT 350MHz 1GHz
• Šířky pásma 350 MHz, 500 MHz, GHz
• Kapacitní dotykový 10,1" TFT LCD (1024 600 px)
• Spouštění dekódování sériových sběrnic
• Rychlost aktualizace 110 000 průběhů/s
• Nahrávání průběhů (až 100 000 průběhů)
• Rozhraní USB host, USB device, LAN, VGA
• Funkce digitálního voltmetru
• Matematické fce: FFT, integrace, derivace, odmocnina, ÷
• Vysokorychlostní funkce vyhověl/nevyhověl
• Možnost připojení myši klávesnice
• Vestavěné webové rozhraní pro vzdálený přístup
Technické specifikace:
Vertikální systém SDS5032X SDS5034X SDS5052X SDS5054X SDS5102X SDS5104X
Počet kanálů 4
Šířka pásma 350 MHz 500 MHz GHz
Vertikální rozlišení V/dílek
Horizontální systém
Časová základna ns/dílek s/dílek
Rychlost vzorkování 2,5 GSa/s GSa/s režimu prokládáním)
Vstupní impedance ±2%) (16 pF); ±2%
Maximální vstupní napětí ≤400 VPEAK (DC ACPEAK ≤10 kHz) MΩ}; VRMS
Hloubka paměti 250 Mpts
Chyba zesílení ≤±3,0%
Spouštění (trigger)
Režimy spouštění Hrana, Sklon, Pulz, Window, Runt, Interval, Dropout, Pattern, Qualified, Video (NTSC, PAL, HDTV), I2
C, SPI, UART, CAN, LIN,
CAN (opt.), MHz In/Out, VGA
Displej kapacitní dotykový 10,1" (25,65cm) TFT LCD (1024 600 px)
Rozměry hmotnost 370mm 144mm 231mm; 3,9kg kanály); 4kg kanály)
Standardní příslušenství 2x/4x pasivní sonda, napájecí kabel, USB kabel, (manuál, software)
Volitelné příslušenství
(za příplatek)
Upgrade šířky pásma (upgrade 350 MHz variant GHz není možný!)
SDS-5000X-4BW05 upgrade šířky pásma 350 MHz 500 MHz (pro SDS5034X)
SDS-5000X-2BW05 upgrade šířky pásma 350 MHz 500 MHz (pro SDS5032X)
SDS-5000X-4BW10 upgrade šířky pásma 500 MHz GHz (pro SDS5054X)
SDS-5000X-2BW10 upgrade šířky pásma 500 MHz GHz (pro SDS5052X)
SDS-5000X-FG software pro generátor funkcí
SAG1021I programovatelný generátor funkcí, kanál; MHz; 125 Msa/s; délka průběhu Kpts
SDS-5000X-16LA digitálních kanálů (software)
SPL2016 kanálová logická sonda
SAP1000 GHz aktivní sonda
HPB4010 vysokonapěťová sonda
SDS-5000X-PA analýza výkonu
SDS-5000X-CANFD spouštění dekódování sběrnice CAN FD
SDS-5000X-FlexRay spouštění dekódování sběrnice FlexRay
SDS-5000X-I2S spouštění dekódování sběrnice I2
S
SDS-5000X-1553B spouštění dekódování sběrnice MIL-STD-1553B
.), FlexRay (opt.), MIL-STD-1553B (opt.), MIL-STD-1553B (opt.), CAN (opt.), I2
S (opt.)
Ostatní
Spouštění dekód
