záznam přehrávání 000 průběhů/s
• Inovativní technologie "UltraVision"
• Spouštění dekódování sběrnic (RS232, I2
C, SPI, paralelní)
• Rozhraní LAN, USB Host Device, AUX, vyhověl/nevyhověl
Technické specifikace:
.12
Model DS1202Z-E
Šířka pásma 200 MHz
Vzorkování reálném čase GSa/s kanál); 500 MSa/s kanály)
Průměrování 16, 32, 64, 128, 256, 512, 1024
Vstupní vazba impedance DC, AC, GND; impedance 1MΩ 15pF 3pF
Maximální vstupní napětí CATI 300VRMS, CATII 100VRMS, 1000VPP
Horizontální rozlišení s/dílek
Přesnost časové základy ppm
Rozlišení převodníku bitů
Vertikální rozlišení 1mV/dílek 10V/dílek
Rozsah ofsetu ±100 (500 10V/dílek) ±2V(1 499 mV/dílek)
Přesnost zesílení <10 mV: ±4% rozsahu; ≥10 mV: ±3% rozsahu
Citlivost triggeru rozsah úrovně 0,3 dílku (nad mV); dílků středu obrazovky
Kurzory manuální ΔV, ΔT, 1/ΔT; Track: napětí čas jednotlivých bodů průběhu; Auto: kurzor dostupný pro automat. měření
Automatická měření VPP, VAMP, VMAX, VMIN, VTOP, VBASE, VAVG, VRMS, překmit, zákmit, frekvence, perioda, trvání náběžné hrany, trvání sestupné hrany, šířky
pulzu+, šířka pulzu-, střída+, střída-, zpoždění náběžných/sestupných hran AB; rozdíl fází náběžných/sestupných hran AB
Matematické funkce A+B, A-B, A×B, A/B, FFT, &&, ||, intg, diff, sqrt, lg, ln, exp, abs
Počet sběrnic pro dekódování 2
Typy sběrnic pro dekódování paralelní, RS232/UART, I2
C, SPI
Pracovní skladovací teplota pracovní teplota: 0°C 50°C; skladovací teplota: -40°C 60°C
Napájení 100 240 VRMS, 440 Hz, VA
Rozměry hmotnost 313,1 160,8 122,4mm; 3,2kg
Příslušenství
Standardní pasivní 350 MHz sonda (PVP2350); napájecí kabel; USB kabel
Volitelné (za příplatek) Rack Mount Kit (RM-DS1000Z)

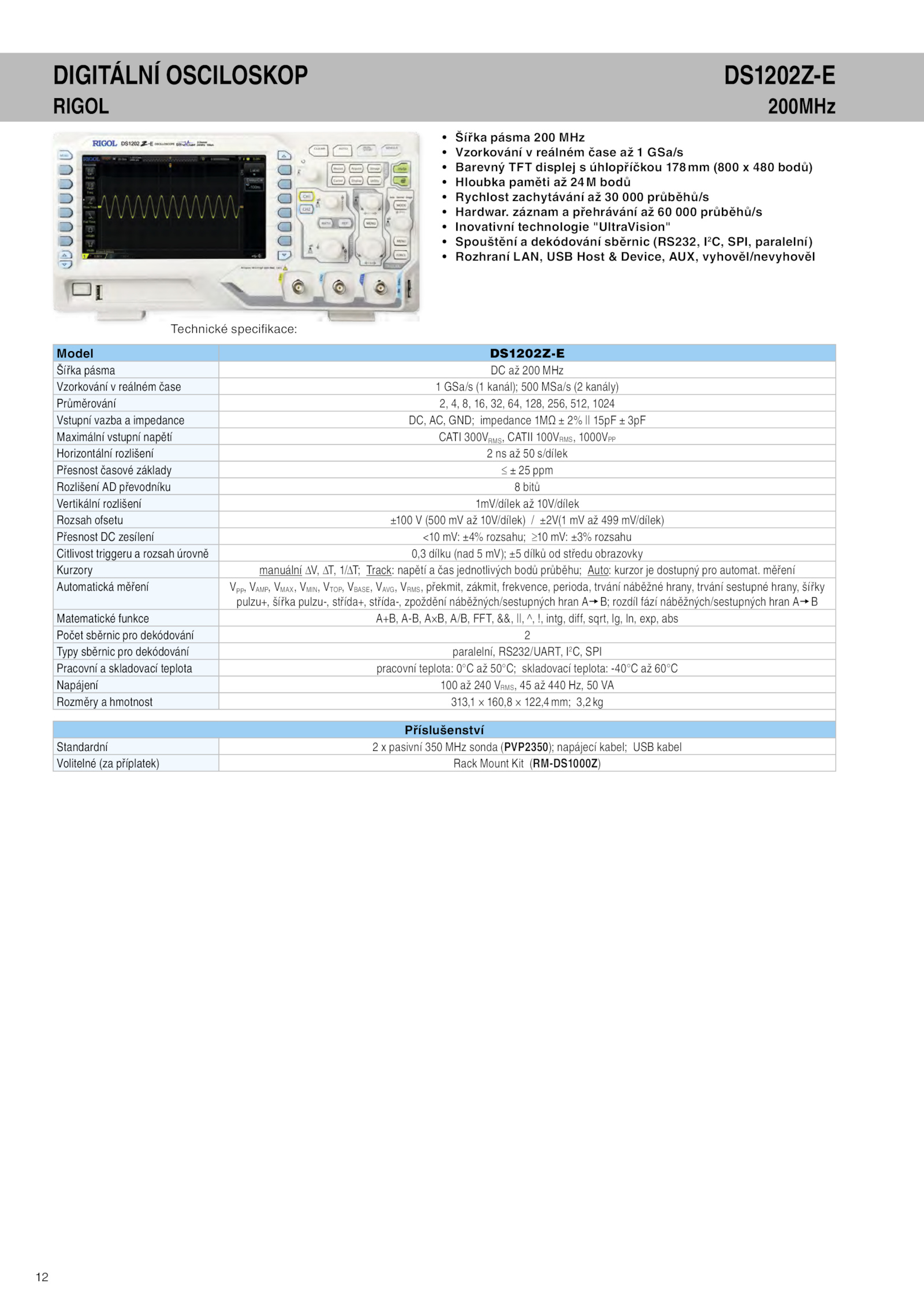

DIGITÁLNÍ OSCILOSKOP DS1202Z-E
RIGOL 200MHz
• Šířka pásma 200 MHz
• Vzorkování reálném čase GSa/s
• Barevný TFT displej úhlopříčkou 178mm (800 480 bodů)
• Hloubka paměti 24M bodů
• Rychlost zachytávání 000 průběhů/s
• Hardwar
