• Měření proudových chráničů typu proudu 1A
• Měření vypínacího času vypínacího proudu proudových chráničů
• Měření impedance smyčky, impedance smyčky bez vybavení RCD
• Měření impedance sítě
• Měření True-RMS napětí, frekvence sledu fází
• Měření dotykového napětí
• Napájení: 1,5 baterie (nebo 1,2 dobíjecí baterie), typ AA
• Paměť 1900 měření
• USB RS-232 komunikace

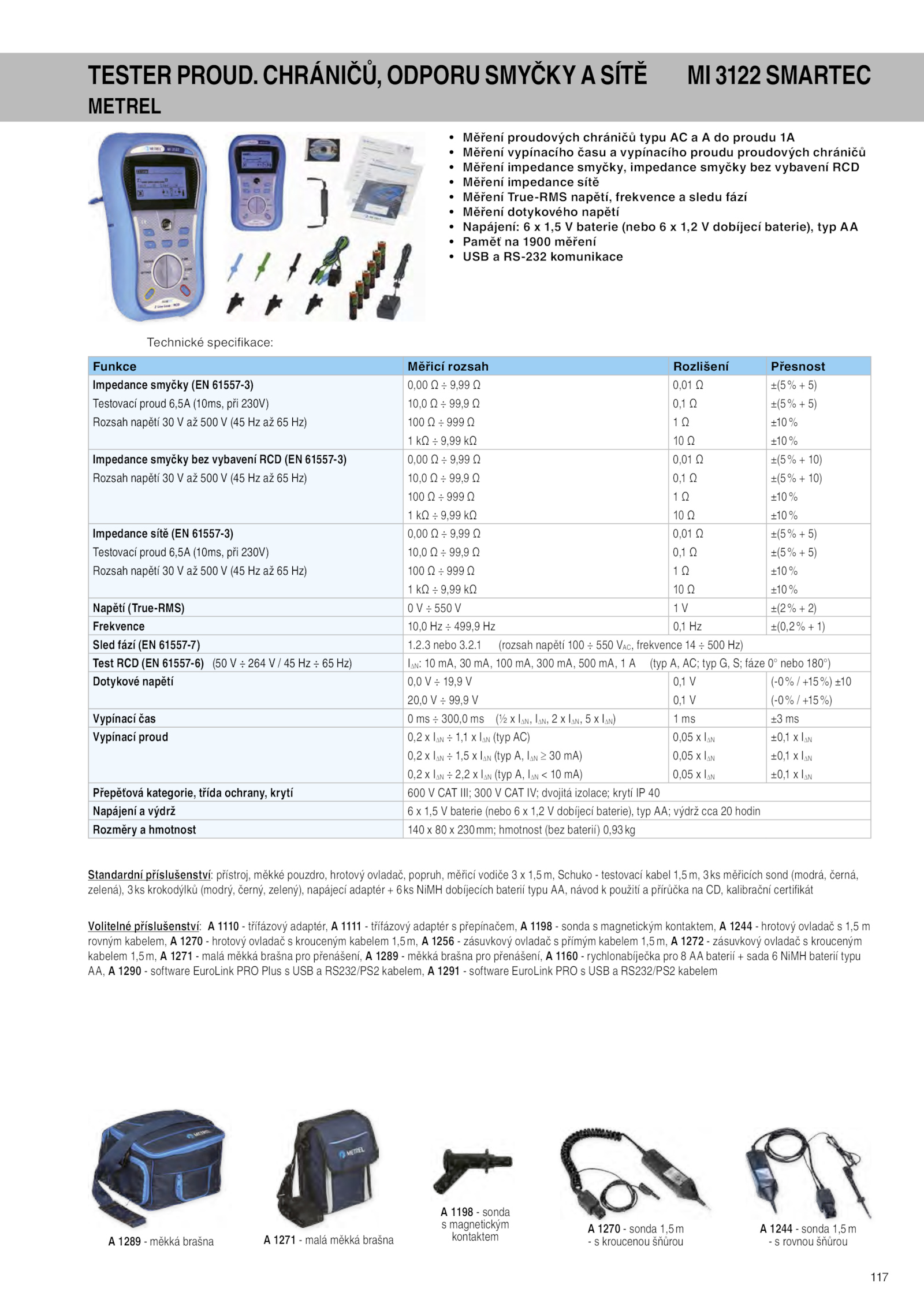

TESTER PROUD. CHRÁNIČŮ, ODPORU SMYČKY SÍTĚ 3122 SMARTEC
METREL
Funkce Měřicí rozsah Rozlišení Přesnost
Impedance smyčky (EN 61557-3)
Testovací proud 6,5A (10ms, při 230V)
Rozsah napětí 500 (45 Hz)
0,00 9,99 Ω
10,0 99,9 Ω
100 999 Ω
1 9,99 kΩ
0,01 Ω
0,1 Ω
1 Ω
10 Ω
±(5% 5)
±(5% 5)
±10%
±10%
Impedance smyčky bez vybavení RCD (EN 61557-3)
Rozsah napětí 500 (45 Hz)
0,00 9,99 Ω
10,0 99,9 Ω
100 999 Ω
1 9,99 kΩ
0,01 Ω
0,1 Ω
1 Ω
10 Ω
±(5% 10)
±(5% 10)
±10%
±10%
Impedance sítě (EN 61557-3)
Testovací proud 6,5A (10ms, při 230V)
Rozsah napětí 500 (45 Hz)
0,00 9,99 Ω
10,0 99,9 Ω
100 999 Ω
1 9,99 kΩ
0,01 Ω
0,1 Ω
1 Ω
10 Ω
±(5% 5)
±(5% 5)
±10%
±10%
Napětí (True-RMS) 550 ±(2% 2)
Frekvence 10,0 499,9 0,1 ±(0,2% 1)
Sled fází (EN 61557-7) 1.3 nebo 3.2.2.1 (rozsah napětí 100 550 VAC, frekvence 500 Hz)
Test RCD (EN 61557-6) (50 264 Hz) I∆N: mA, mA, 100 mA, 300 mA, 500 mA, (typ AC; typ fáze nebo 180°)
Dotykové napětí 0,0 19,9 V
20,0 99,9 V
0,1 V
0,1 V
(-0% +15%) ±10
(-0% +15%)
Vypínací čas 300,0 I∆N, I∆N, I∆N, I∆N) ms
Vypínací proud 0,2 I∆N 1,1 I∆N (typ AC)
0,2 I∆N 1,5 I∆N (typ I∆N mA)
0,2 I∆N 2,2 I∆N (typ I∆N mA)
0,05 I∆N
0,05 I∆N
0,05 I∆N
±0,1 I∆N
±0,1 I∆N
±0,1 I∆N
Přepěťová kategorie, třída ochrany, krytí 600 CAT III; 300 CAT IV; dvojitá izolace; krytí 40
Napájení výdrž 1,5 baterie (nebo 1,2 dobíjecí baterie), typ AA; výdrž cca hodin
Rozměry hmotnost 140 230mm; hmotnost (bez baterií) 0,93kg
Standardní příslušenství: přístroj, měkké pouzdro, hrotový ovladač, popruh, měřicí vodiče 1,5m, Schuko testovací kabel 1,5m, 3ks měřicích sond (modrá, černá,
zelená), 3ks krokodýlků (modrý, černý, zelený), napájecí adaptér 6ks NiMH dobíjecích baterií typu AA, návod použití přírůčka CD, kalibrační certifikát
Technické specifikace:
Volitelné příslušenství: 1110 třífázový adaptér, 1111 třífázový adaptér přepínačem, 1198 sonda magnetickým kontaktem, 1244 hrotový ovladač 1,5 m
rovným kabelem, 1270 hrotový ovladač krouceným kabelem 1,5m, 1256 zásuvkový ovladač přímým kabelem 1,5m, 1272 zásuvkový ovladač krouceným
kabelem 1,5m, 1271 malá měkká brašna pro přenášení, 1289 měkká brašna pro přenášení, 1160 rychlonabíječka pro baterií sada NiMH baterií typu
AA, 1290 software EuroLink PRO Plus USB RS232/PS2 kabelem, 1291 software EuroLink PRO USB RS232/PS2 kabelem
A 1289 měkká brašna
A 1270 sonda 1,5m
- kroucenou šňůrou
A 1244 sonda 1,5m
- rovnou šňůrou
A 1271 malá měkká brašna
A 1198 sonda
s magnetickým
kontaktem
