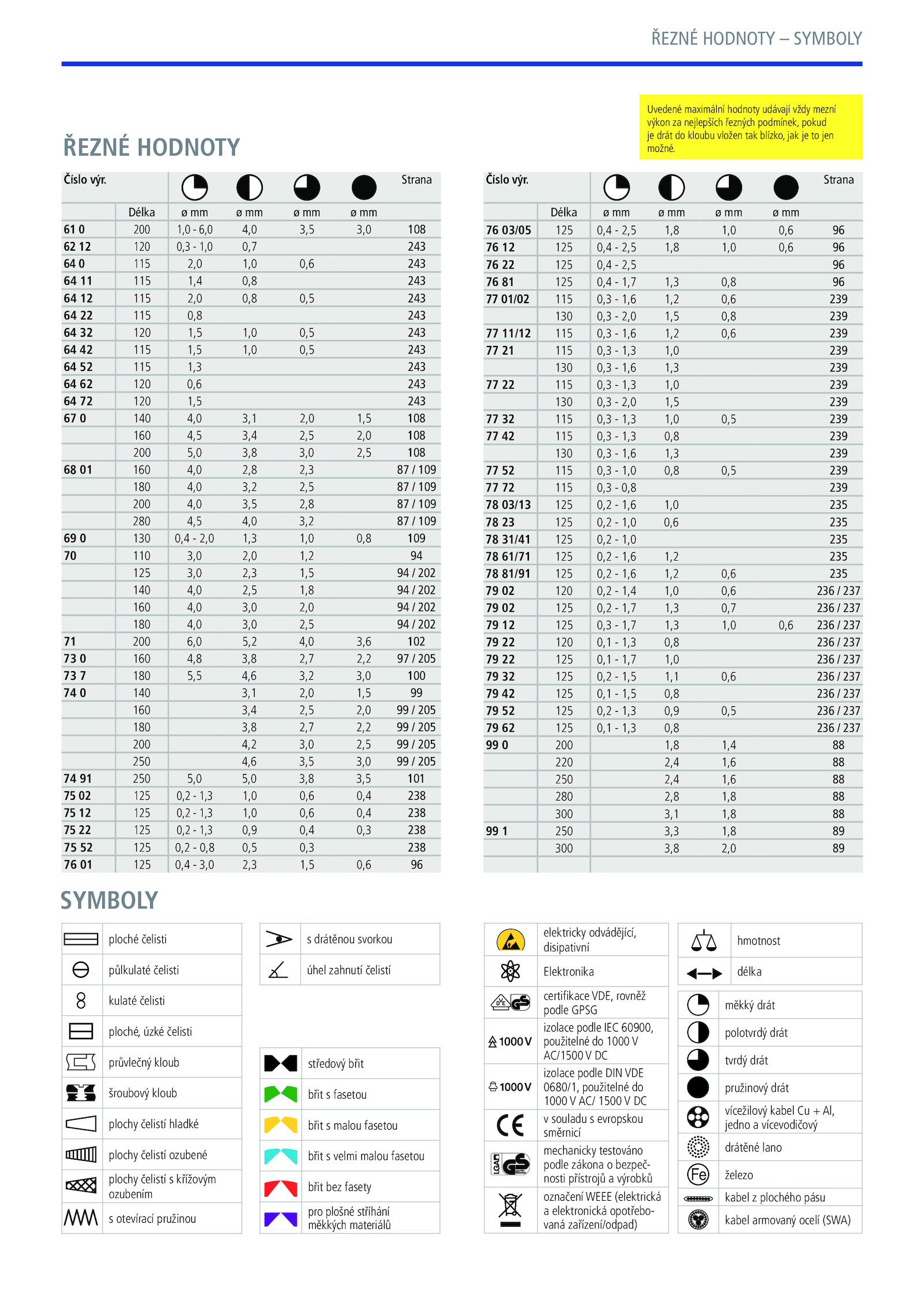

ŘEZNÉ HODNOTY SYMBOLY
ŘEZNÉ HODNOTY
ploché čelisti
půlkulaté čelisti
kulaté čelisti
ploché, úzké čelisti
průvlečný kloub
šroubový kloub
plochy čelistí hladké
plochy čelistí ozubené
plochy čelistí křížovým
ozubením
s otevírací pružinou
s drátěnou svorkou
úhel zahnutí čelistí
středový břit
břit fasetou
břit malou fasetou
břit velmi malou fasetou
břit bez fasety
pro plošné stříhání
měkkých materiálů
Uvedené maximální hodnoty udávají vždy mezní
výkon nejlepších řezných podmínek, pokud
je drát kloubu vložen tak blízko, jak jen
možné.
SYMBOLY
Číslo výr. Strana
Délka mm
76 03/05 125 0,4 2,5 1,8 1,0 0,6 96
76 125 0,4 2,5 1,8 1,0 0,6 96
76 125 0,4 2,5 96
76 125 0,4 1,7 1,3 0,8 96
77 01/02 115 0,3 1,6 1,2 0,6 239
130 0,3 2,0 1,5 0,8 239
77 11/12 115 0,3 1,6 1,2 0,6 239
77 115 0,3 1,3 1,0 239
130 0,3 1,6 1,3 239
77 115 0,3 1,3 1,0 239
130 0,3 2,0 1,5 239
77 115 0,3 1,3 1,0 0,5 239
77 115 0,3 1,3 0,8 239
130 0,3 1,6 1,3 239
77 115 0,3 1,0 0,8 0,5 239
77 115 0,3 0,8 239
78 03/13 125 0,2 1,6 1,0 235
78 125 0,2 1,0 0,6 235
78 31/41 125 0,2 1,0 235
78 61/71 125 0,2 1,6 1,2 235
78 81/91 125 0,2 1,6 1,2 0,6 235
79 120 0,2 1,4 1,0 0,6 236 237
79 125 0,2 1,7 1,3 0,7 236 237
79 125 0,3 1,7 1,3 1,0 0,6 236 237
79 120 0,1 1,3 0,8 236 237
79 125 0,1 1,7 1,0 236 237
79 125 0,2 1,5 1,1 0,6 236 237
79 125 0,1 1,5 0,8 236 237
79 125 0,2 1,3 0,9 0,5 236 237
79 125 0,1 1,3 0,8 236 237
99 200 1,8 1,4 88
220 2,4 1,6 88
250 2,4 1,6 88
280 2,8 1,8 88
300 3,1 1,8 88
99 250 3,3 1,8 89
300 3,8 2,0 89
měkký drát
polotvrdý drát
tvrdý drát
pružinový drát
vícežilový kabel Al,
jedno vícevodičový
drátěné lano
železo
kabel plochého pásu
kabel armovaný ocelí (SWA)
. Strana
Délka mm
61 200 1,0 6,0 4,0 3,5 3,0 108
62 120 0,3 1,0 0,7 243
64 115 2,0 1,0 0,6 243
64 115 1,4 0,8 243
64 115 2,0 0,8 0,5 243
64 115 0,8 243
64 120 1,5 1,0 0,5 243
64 115 1,5 1,0 0,5 243
64 115 1,3 243
64 120 0,6 243
64 120 1,5 243
67 140 4,0 3,1 2,0 1,5 108
160 4,5 3,4 2,5 2,0 108
200 5,0 3,8 3,0 2,5 108
68 160 4,0 2,8 2,3 109
180 4,0 3,2 2,5 109
200 4,0 3,5 2,8 109
280 4,5 4,0 3,2 109
69 130 0,4 2,0 1,3 1,0 0,8 109
70 110 3,0 2,0 1,2 94
125 3,0 2,3 1,5 202
140 4,0 2,5 1,8 202
160 4,0 3,0 2,0 202
180 4,0 3,0 2,5 202
71 200 6,0 5,2 4,0 3,6 102
73 160 4,8 3,8 2,7 2,2 205
73 180 5,5 4,6 3,2 3,0 100
74 140 3,1 2,0 1,5 99
160 3,4 2,5 2,0 205
180 3,8 2,7 2,2 205
200 4,2 3,0 2,5 205
250 4,6 3,5 3,0 205
74 250 5,0 5,0 3,8 3,5 101
75 125 0,2 1,3 1,0 0,6 0,4 238
75 125 0,2 1,3 1,0 0,6 0,4 238
75 125 0,2 1,3 0,9 0,4 0,3 238
75 125 0,2 0,8 0,5 0,3 238
76 125 0,4 3,0 2,3 1,5 0,6 96
