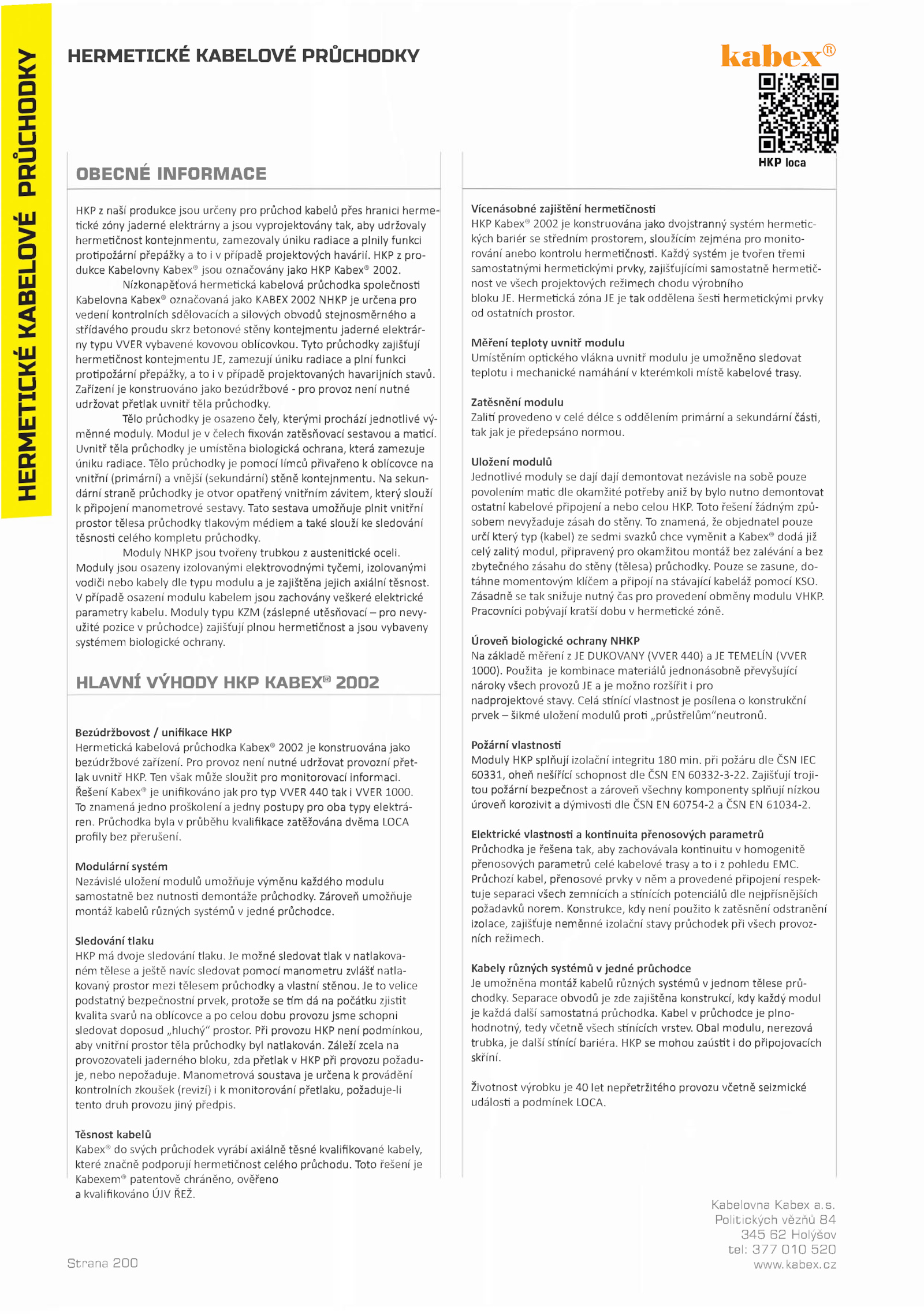

kabex. Zařízení konstruováno Jako bezúdržbové pro provoz není nutné udržovat přetlak uvnitř těla průchodky. Modulární systém Nezávislé uložení modulů umožňuje výměnu každého modulu samostatně bez nutnosti demontáže průchodky.cz Strana 200 . Těsnost kabelů Kabex® svých průchodek vyrábí axiálně těsné kvalifikované kabely, které značně podporují hermetičnost celého průchodu. HKP loca Vícenásobné zajištění hermetičnosti HKP Kabex® 2002 konstruována Jako dvojstranný systém hermetic­ kých bariér středním prostorem, sloužícím zejména pro monito­ rování anebo kontrolu hermetičnosti. Moduly typu KZM (záslepné utěsňovací-pro nevy­ užité pozice průchodce) zajišťují plnou hermetičnost jsou vybaveny systémem biologické ochrany. Každý systém tvořen třemi samostatnými hermetickými prvky, zajišťujícími samostatně hermetič­ nost všech projektových režimech chodu výrobního bloku JE. Manometrová soustava určena provádění kontrolních zkoušek (revizí) monitorování přetlaku, požaduje-li tento druh provozu Jiný předpis. Tyto průchodky zajišťují hermetičnost kontejmentu JE, zamezují úniku radiace plní funkci protipožární přepážky, případě projektovaných havarijních stavů. Kabelovna Kabex a. Elektrické vlastnosti kontinuita přenosových parametrů Průchodka řešena tak, aby zachovávala kontinuitu homogenitě přenosových parametrů celé kabelové trasy pohledu EMC. sekun­ dární straně průchodky otvor opatřený vnitřním závitem, který slouží k připojení manometrové sestavy. Uvnitř těla průchodky umístěna biologická ochrana, která zamezuje úniku radiace. Průchozí kabel, přenosové prvky něm provedené připojení respek­ tuje separaci všech zemnících stínících potenciálů dle nejpřísnějších požadavků norem. Moduly Jsou osazeny izolovanými elektrovodnými tyčemi, izolovanými vodiči nebo kabely dle typu modulu zajištěna jejich axiální těsnost. Při provozu HKP není podmínkou, aby vnitřní prostor těla průchodky byl natlakován. Kabel průchodce plno­ hodnotný, tedy včetně všech stínících vrstev. Použita kombinace materiálů jednonásobně převyšující nároky všech provozů možno rozšířit pro nadprojektové stavy. Pro provoz není nutné udržovat provozní přet­ lak uvnitř HKP. Politických vězňů 84 345 Holýšov tel: 377 010 520 www. Tělo průchodky osazeno čely, kterými prochází jednotlivé vý­ měnné moduly. Obal modulu, nerezová trubka, další stínící bariéra. Životnost výrobku let nepřetržitého provozu včetně seizmické události podmínek LOCA. Průchodka byla průběhu kvalifikace zatěžována dvěma LOCA profily bez přerušení. znamená, objednatel pouze určí který typ (kabel) sedmi svazků chce vyměnit Kabex® dodá Již celý zalitý modul, připravený pro okamžitou montáž bez zalévání bez zbytečného zásahu stěny (tělesa) průchodky.HERMETICKÉ KABELOVÉ PRŮCHODKY kabex® OBECNÉ INFORMACE HKPz naší produkce Jsou určeny pro průchod kabelů přes hranici herme­ tické zóny jaderné elektrárny Jsou vyprojektovány tak, aby udržovaly hermetičnost kontejnmentu, zamezovaly úniku radiace plnily funkci protipožární přepážky případě projektových havárií. Celá stínící vlastnost posílena konstrukční prvek-šikmé uložení modulů proti „průstřelům"neutronů. Zatěsnění modulu Zalití provedeno celé délce oddělením primární sekundární části, takjakje předepsáno normou. Zásadně tak snižuje nutný čas pro provedení obměny modulu VHKP. možné sledovat tlak natlakova- ném tělese Ještě navíc sledovat pomocí manometru zvlášť natla- kovaný prostor mezi tělesem průchodky vlastní stěnou. Ten však může sloužit pro monitorovací informaci. Zároveň umožňuje montáž kabelů různých systémů Jedné průchodce. Tělo průchodky pomocí límců přivařeno oblícovce na vnitřní (primární) vnější (sekundární) stěně kontejnmentu. Uložení modulů Jednotlivé moduly dají dají demontovat nezávisle sobě pouze povolením matic dle okamžité potřeby aniž bylo nutno demontovat ostatní kabelové připojení nebo celou HKP. Konstrukce, kdy není použito zatěsnění odstranění izolace, zajišťuje neměnné izolační stavy průchodek při všech provoz­ ních režimech. To znamená Jedno proškolení Jedny postupy pro oba typy elektrá­ ren. HKP mohou zaústit připojovacích skříní. Pouze zasune, do­ táhne momentovým klíčem připojí stávající kabeláž pomocí KSO. Pracovníci pobývají kratší dobu hermetické zóně. Toto řešení žádným způ­ sobem nevyžaduje zásah stěny. při požáru dle ČSN IEC 60331, oheň nešířící schopnost dle ČSN 60332-3-22. HLAVNÍ VÝHODY HKP KABEX*9 2002 Bezúdržbovost unifikace HKP Hermetická kabelová průchodka Kabex® 2002 konstruována Jako bezúdržbové zařízení. Řešení Kabex® unifikováno Jak pro typ VVER 440 tak VVER 1000.s. Tato sestava umožňuje plnit vnitřní prostor tělesa průchodky tlakovým médiem také slouží sledování těsnosti celého kompletu průchodky. Zajišťují troji­ tou požární bezpečnost zároveň všechny komponenty splňují nízkou úroveň korozivit dýmivosti dle ČSN 60754-2 ČSN 61034-2. Toto řešení Je Kabexem® patentově chráněno, ověřeno a kvalifikováno ÚJV ŘEŽ. Hermetická zóna tak oddělena šesti hermetickými prvky od ostatních prostor. Záleží zcela na provozovateli jaderného bloku, zda přetlak HKP při provozu požadu­ je, nebo nepožaduje. Úroveň biologické ochrany NHKP Na základě měření DUKOVANY (VVER 440) TEMELÍN (VVER 1000). Separace obvodů zde zajištěna konstrukcí, kdy každý modul je každá další samostatná průchodka. Nízkonapěťová hermetická kabelová průchodka společnosti Kabelovna Kabex® označovaná Jako KABEX 2002 NHKP určena pro vedení kontrolních sdělovacích silových obvodů stejnosměrného a střídavého proudu skrz betonové stěny kontejmentu jaderné elektrár­ ny typu VVER vybavené kovovou oblícovkou. Modul čelech fixován zatěsňovací sestavou maticí. Požární vlastnosti Moduly HKP splňují izolační integritu 180 min. V případě osazení modulu kabelem Jsou zachovány veškeré elektrické parametry kabelu. Měření teploty uvnitř modulu Umístěním optického vlákna uvnitř modulu umožněno sledovat teplotu mechanické namáhání kterémkoli místě kabelové trasy. HKP pro­ dukce Kabelovny Kabex® Jsou označovány Jako HKP Kabex® 2002. Kabely různých systémů jedné průchodce Je umožněna montáž kabelů různých systémů Jednom tělese prů­ chodky. velice podstatný bezpečnostní prvek, protože tím počátku zjistit kvalita svarů oblícovce celou dobu provozu jsme schopni sledovat doposud „hluchý" prostor. Sledování tlaku HKP dvoje sledování tlaku. Moduly NHKP Jsou tvořeny trubkou austenitické oceli
