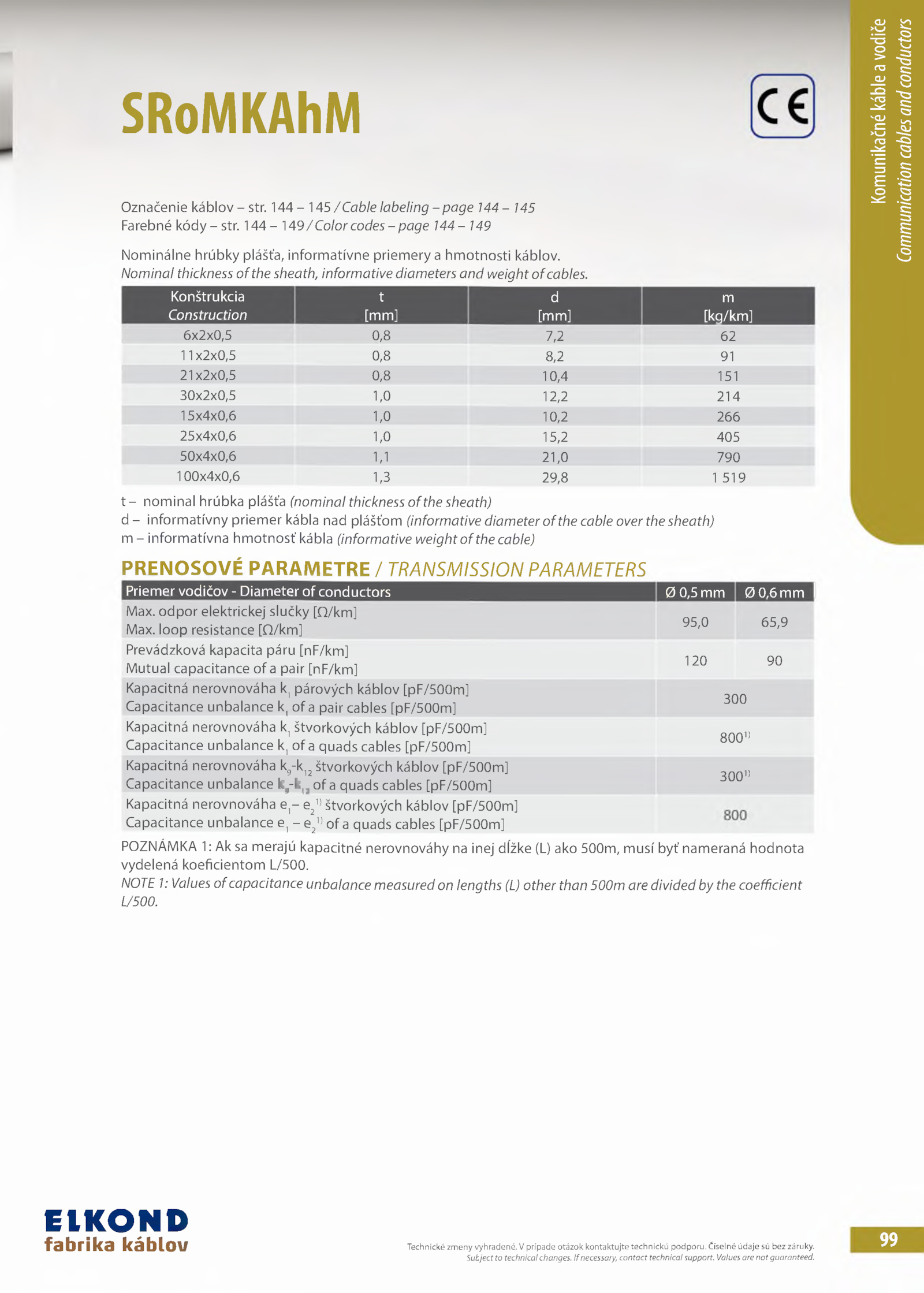

SRoMKAhM
Označenie káblov-str. odpor elektrickej slučky [O/km]
Max. 144- 149/Colorcodes-page 144- 149
K
o
m
u
n
ika
čn
é
k
á
b
le
a
v
o
d
ič
e
Communication
cables
and
conductors
Nominálne hrúbky plášťa, informatívne priemery hmotnosti káblov.
EIKOND
fabrika káblov 99
Technické zmeny vyhradené. Číselné údaje bez záruky. prípade otázok kontaktujte technickú podporu. Ifnecessary, contact technical support. 144- 145 /Cable labeling page 144- 145
Farebné kódy-str. loop resistance [D/km]
95,0 65,9
Prevádzková kapacita páru [nF/km]
Mutual capacitance pair [nF/km]
120 90
Kapacitná nerovnováha párových káblov [pF/500m]
Capacitance unbalance pair cables [pF/500m]
300
Kapacitná nerovnováha štvorkových káblov [pF/500m]
Capacitance unbalance quads cables [pF/500m]
800"
Kapacitná nerovnováha k9-k12 štvorkových káblov [pF/500m]
Capacitance unbalance k9-k]2 quads cables [pF/500m]
300"
POZNÁMKA merajú kapacitné nerovnováhy inej dĺžke (L) ako 500m, musí byť nameraná hodnota
vydelená koeficientom L/500.
Nominal thickness ofthe sheath, informative diameters and weight ofcables.
NOTE Values ofcapacitance unbalance measuredon lengths (L) other than 500m are divided the coefficient
L/500.
.
Sutjectto technicalchanges.
Konštrukcia
Construction
t
[mm]
d
[mm]
m
[kg/km]
6x2x0,5 0,8 7,2 62
11 x2x0,5 0,8 8,2 91
21x2x0,5 0,8 10,4 151
30x2x0,5 1,0 12,2 214
15x4x0,6 1,0 10,2 266
25x4x0,6 1,0 15,2 405
50x4x0,6 1,1 21,0 790
100x4x0,6 1,3 29,8 1519
t- nominal hrúbka plášťa (nominal thicknessofthe sheath)
d informatívny priemer kábla nad plášťom (informative diameterofthe cable over the sheath)
m informatívna hmotnosť kábla (informative weightofthe cable)
PRENOSOVÉ PARAMETRE TRANSMISSION PARAMETERS
Kapacitná nerovnováha e,- e2” štvorkových káblov [pF/500m]
Capacitance unbalance e21> quads cables [pF/500m]
Priemer vodičov Diameter conductors 0,5 0,6 I
Max. Values are not guaranteed
