Nominal thickness ofthe sheath, diameters and weightofcables, resistance ofconductor. Číselné údaje bez záruky. prípade otázok kontaktujte technickú podporu. Ifnecessary, contact technical support. 144-145/Cable labeling -page 144 145
Farebné značenie: DIN VDE 0815 Colorcode: DIN VDE0815
Nominálne hrúbky plášťa, informatívne priemery hmotnosti káblov, odpor jadra.

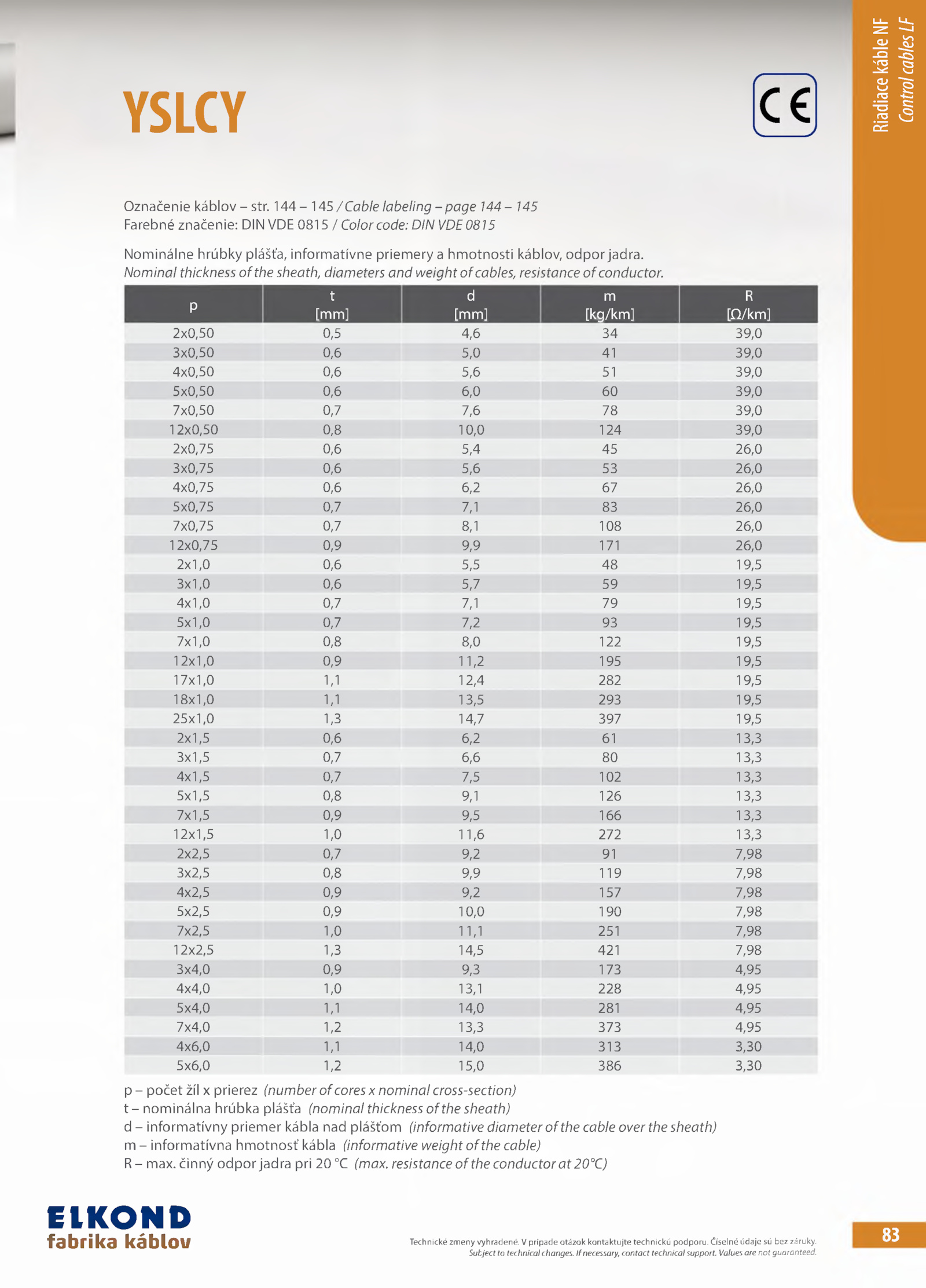

t R
p [mm] [mm] [kg/km] [Q/km]
2x0,50 0,5 4,6 39,0
3x0,50 0,6 5,0 39,0
4x0,50 0,6 5,6 39,0
5x0,50 0,6 6,0 39,0
7x0,50 0,7 7,6 39,0
12x0,50 0,8 10,0 124 39,0
2x0,75 0,6 5,4 26,0
3x0,75 0,6 5,6 26,0
4x0,75 0,6 6,2 26,0
5x0,75 0,7 7,1 26,0
7x0,75 0,7 8,1 108 26,0
12x0,75 0,9 9,9 171 26,0
2x1,0 0,6 5,5 19,5
3x1,0 0,6 5,7 19,5
4x1,0 0,7 7,1 19,5
5x1,0 0,7 7,2 19,5
7x1,0 0,8 8,0 122 19,5
12x1,0 0,9 11,2 195 19,5
17x1,0 1,1 12,4 282 19,5
18x1,0 1,1 13,5 293 19,5
25x1,0 1,3 14,7 397 19,5
2x1,5 0,6 6,2 13,3
3x1,5 0,7 6,6 13,3
4x1,5 0,7 7,5 102 13,3
5x1,5 0,8 9,1 126 13,3
7x1,5 0,9 9,5 166 13,3
12x1,5 1,0 11,6 272 13,3
2x2,5 0,7 9,2 7,98
3x2,5 0,8 9,9 119 7,98
4x2,5 0,9 9,2 157 7,98
5x2,5 0,9 10,0 190 7,98
7x2,5 1,0 11,1 251 7,98
12x2,5 1,3 14,5 421 7,98
3x4,0 0,9 9,3 173 4,95
4x4,0 1,0 13,1 228 4,95
5x4,0 1,1 14,0 281 4,95
7x4,0 1,2 13,3 373 4,95
4x6,0 1,1 14,0 313 3,30
5x6,0 1,2 15,0 386 3,30
p počet žíl prierez (number ofcores nominal cross-section)
t nominálna hrúbka plášťa (nominal thicknessofthe sheath)
d informatívny priemer kábla nad plášťom (informative diameterofthe cable over thesheath)
m informatívna hmotnosť kábla (informative weightofthe cable)
R max. resistance ofthe conductorat20°C)
EIKOND
fabrika káblov 83
Technické zmeny vyhradené. činný odpor jadra pri (max.
Subject technical changes. Values are not guaranteed.YSLCY
R
ia
d
ia
ce
k
á
b
le
N
F
Control
cables
LF
Označenie káblov str.
