142- 143/Cable labeling page 142- 143
Farba izolácie Colorofthe insulation
biela white
čierna black
červená red
modrá blue
hnedá brown
sivá grey
žltá yellow
zelená green
S
iln
o
p
rú
d
o
vé
k
á
b
le
a
v
o
d
iče
(fle
xib
iln
é
)
Power
cables
and
conductors
(flexibile)

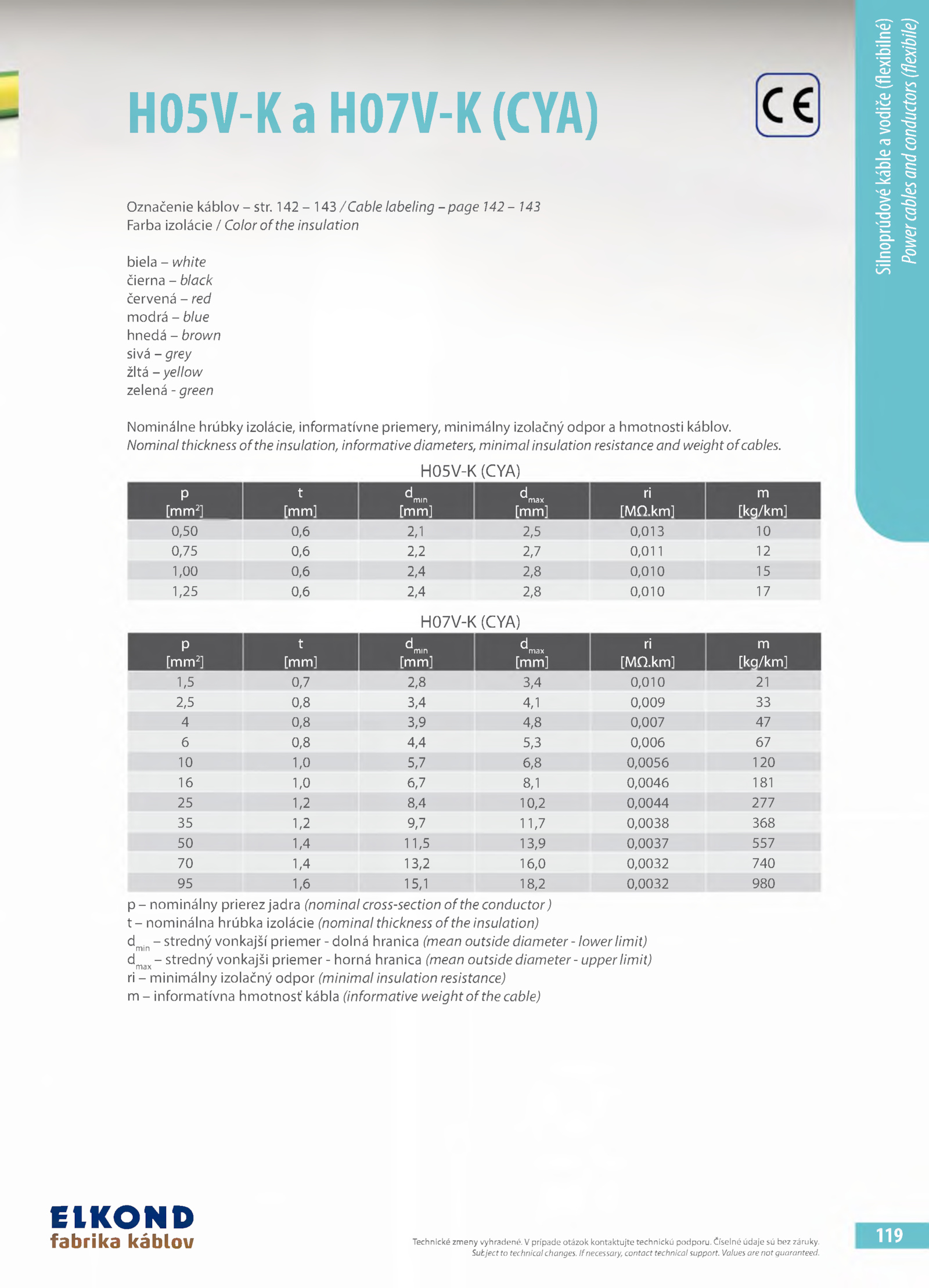

Nominálne hrúbky izolácie, informatívne priemery, minimálny izolačný odpor hmotnosti káblov.
Nominal thickness ofthe insulation, informative diameters, minimal insulation resistance and weightofcables.H05V-K H07V-K (CYA)
Označenie káblov-str.km]
m
[kg/km]
0,50 0,6 2,1 2,5 0,013 10
0,75 0,6 2,2 2,7 0,011 12
1,00 0,6 2,4 2,8 0,010 15
1,25 0,6 2,4 2,8
H07V-K (CYA)
0,010 17
P d
mm
dmax
ri m
[mm2] [mm] [mm] [mm] [Mílkm] [kg/km]
1,5 0,7 2,8 3,4 0,010 21
2,5 0,8 3,4 4,1 0,009 33
4 0,8 3,9 4,8 0,007 47
6 0,8 4,4 5,3 0,006 67
10 1,0 5,7 6,8 0,0056 120
16 1,0 6,7 8,1 0,0046 181
25 1,2 8,4 10,2 0,0044 277
35 1,2 9,7 11,7 0,0038 368
50 1,4 11,5 13,9 0,0037 557
70 1,4 13,2 16,0 0,0032 740
95 1,6 15,1 18,2 0,0032 980
p nominálny prierez jadra (nominalcross-section ofthe conductor)
t nominálna hrúbka izolácie (nominalthickness oftheinsulation)
dmin-stredný vonkajší priemer dolná hranica (mean outside diameter lower limit)
dmax- stredný vonkajší priemer horná hranica (mean outside diameter upperlimit)
ri minimálny izolačný odpor (minimal insulation resistance)
m informatívna hmotnosť kábla (informative weightofthe cable)
EIKOND
fabrika káblov 119
Technické zmeny vyhradené. Values are not guaranteed.
H05V-K (CYA)
p
[mm2]_____
t
[mm]
d
mm
[mm] ____
dmax
[mm]
ri
[MO. Ifnecessary, contact technical support. prípade otázok kontaktujte technickú podporu.
Sutject technicalchanges.
. Číselné údaje bez záruky
