prípade otázok kontaktujte technickú podporu.
Suhjectto technicalchanges. Ifnecessary, contact technical support. Values are not guaranteed. Číselné údaje bez záruky. 144- 149/Colorcodes-page 144- 149

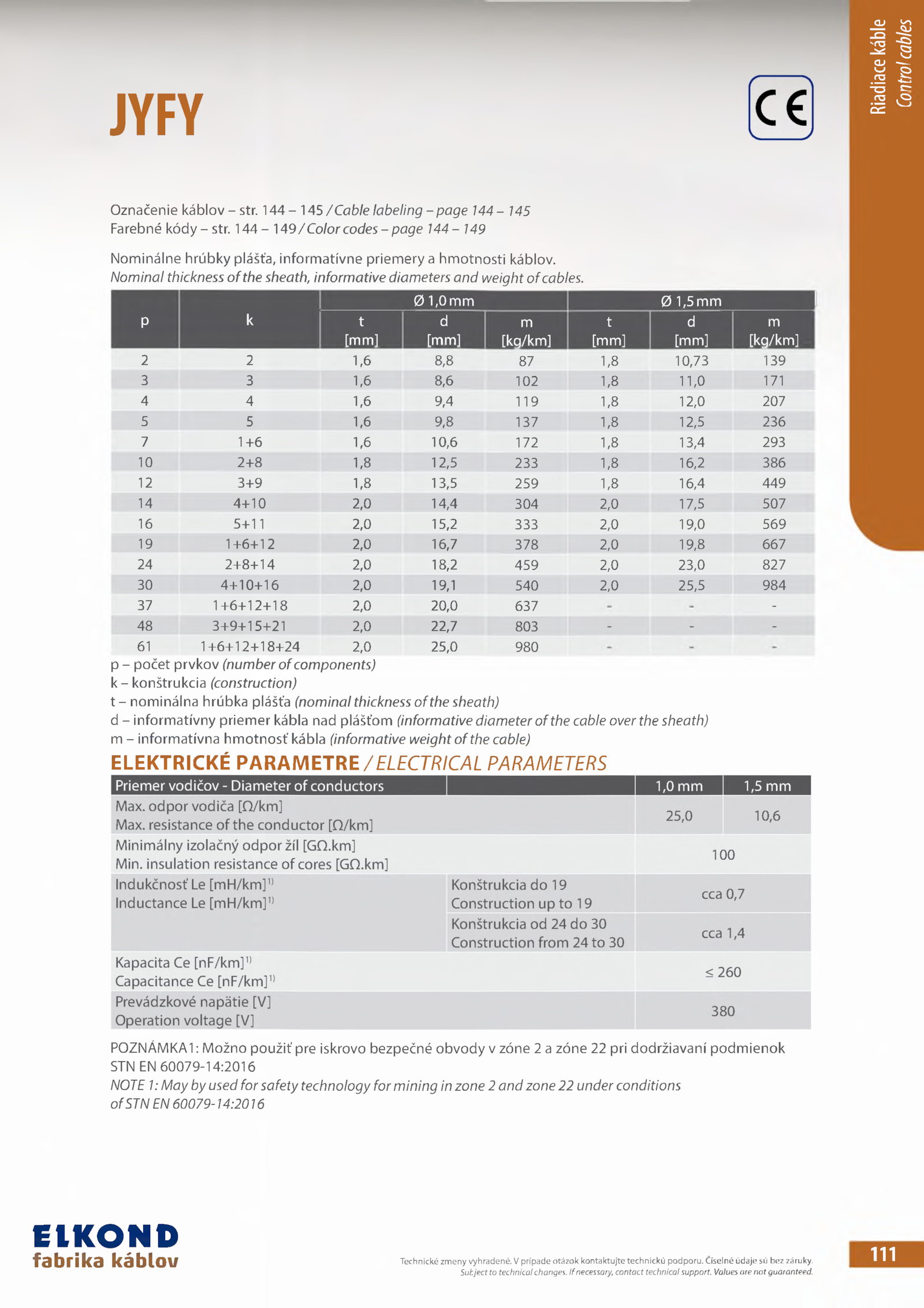

Nominálne hrúbky plášťa, informatívne priemery hmotnosti káblov.
.
Nominal thickness ofthe sheath, informative diameters and weight ofcables.
p k
____________0 1,0 1,5 mm____________I
t
[mm]
d
[mm]
m
[kg/km]
t
[mm]
d
[mm]
m
[kg/km]
2 1,6 8,8 1,8 10,73 139
3 1,6 8,6 102 1,8 11,0 171
4 1,6 9,4 119 1,8 12,0 207
5 1,6 9,8 137 1,8 12,5 236
7 1+6 1,6 10,6 172 1,8 13,4 293
10 2+8 1,8 12,5 233 1,8 16,2 386
12 3+9 1,8 13,5 259 1,8 16,4 449
14 4+10 2,0 14,4 304 2,0 17,5 507
16 5+11 2,0 15,2 333 2,0 19,0 569
19 1+6+12 2,0 16,7 378 2,0 19,8 667
24 2+8+14 2,0 18,2 459 2,0 23,0 827
30 4+10+16 2,0 19,1 540 2,0 25,5 984
37 1+6+12+18 2,0 20,0 637 -
48 3+9+15+21 2,0 22,7 803 -
61 1+6+12+18+24 2,0 25,0 980
p počet prvkov (number ofcomponents)
k konštrukcia (construction)
t nominálna hrúbka plášťa (nominal thicknessofthe sheath)
d informatívny priemer kábla nad plášťom (informativediameterofthe cable over the sheath)
m informatívna hmotnosť kábla (informative weight ofthe cable)
ELEKTRICKÉ PARAMETRE/ELECTRICAL PARAMETERS
POZNÁMKAl: Možno použiť pre iskrovo bezpečné obvody zóne zóne pri dodržiavaní podmienok
STN 60079-14:2016
NOTE May ušed for safety technology for mining zóne andzóne under conditions
ofSTN 60079-14:2016
EIKOND
fabrika káblov 111
Technické zmeny vyhradené.JYFY
R
ia
d
ia
ce
k
á
b
le
Control
cables
Označenie káblov str. 144-145/Cable labeling -page 144 145
Farebné kódy-str
