Instalace provádí prostřední 19“

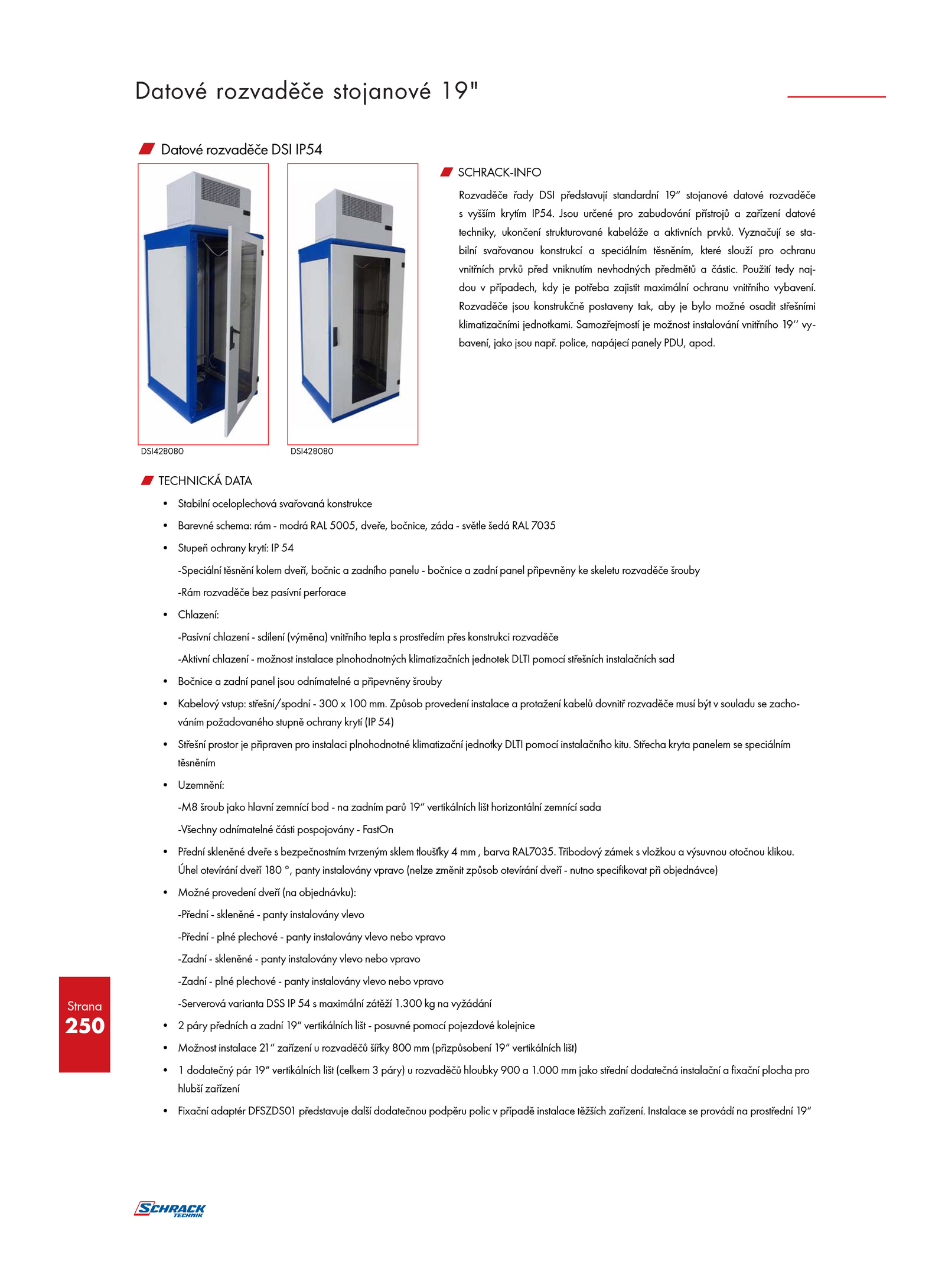

w Datové rozvaděče DSI IP54
. Střecha kryta panelem speciálním
těsněním
Uzemnění:
-M8 šroub jako hlavní zemnící bod zadním parů 19“ vertikálních lišt horizontální zemnící sada
-Všechny odnímatelné části pospojovány FastOn
Přední skleněné dveře bezpečnostním tvrzeným sklem tloušťky barva RAL7035.000 jako střední dodatečná instalační fixační plocha pro
hlubší zařízení
Fixační adaptér DFSZDS01 představuje další dodatečnou podpěru polic případě instalace těžších zařízení.
Úhel otevírání dveří 180 panty instalovány vpravo (nelze změnit způsob otevírání dveří nutno specifikovat při objednávce)
Možné provedení dveří (na objednávku):
-Přední skleněné panty instalovány vlevo
-Přední plné plechové panty instalovány vlevo nebo vpravo
-Zadní skleněné panty instalovány vlevo nebo vpravo
-Zadní plné plechové panty instalovány vlevo nebo vpravo
-Serverová varianta DSS maximální zátěží 1. Způsob provedení instalace protažení kabelů dovnitř rozvaděče musí být souladu zacho-
váním požadovaného stupně ochrany krytí (IP 54)
Střešní prostor připraven pro instalaci plnohodnotné klimatizační jednotky DLTI pomocí instalačního kitu. Samozřejmostí možnost instalování vnitřního 19‘‘ vy-
bavení, jako jsou např. police, napájecí panely PDU, apod.Datové rozvaděče stojanové 19"
Strana
250
DSI428080 DSI428080
w SCHRACK-INFO
Rozvaděče řady DSI představují standardní 19“ stojanové datové rozvaděče
s vyšším krytím IP54. Použití tedy naj-
dou případech, kdy potřeba zajistit maximální ochranu vnitřního vybavení.300 vyžádání
2 páry předních zadní 19“ vertikálních lišt posuvné pomocí pojezdové kolejnice
Možnost instalace 21“ zařízení rozvaděčů šířky 800 (přizpůsobení 19“ vertikálních lišt)
1 dodatečný pár 19“ vertikálních lišt (celkem páry) rozvaděčů hloubky 900 1. Vyznačují sta-
bilní svařovanou konstrukcí speciálním těsněním, které slouží pro ochranu
vnitřních prvků před vniknutím nevhodných předmětů částic.
w TECHNICKÁ DATA
Stabilní oceloplechová svařovaná konstrukce
Barevné schema: rám modrá RAL 5005, dveře, bočnice, záda světle šedá RAL 7035
Stupeň ochrany krytí: 54
-Speciální těsnění kolem dveří, bočnic zadního panelu bočnice zadní panel připevněny skeletu rozvaděče šrouby
-Rám rozvaděče bez pasívní perforace
Chlazení:
-Pasívní chlazení sdílení (výměna) vnitřního tepla prostředím přes konstrukci rozvaděče
-Aktivní chlazení možnost instalace plnohodnotných klimatizačních jednotek DLTI pomocí střešních instalačních sad
Bočnice zadní panel jsou odnímatelné připevněny šrouby
Kabelový vstup: střešní/spodní 300 100 mm. Jsou určené pro zabudování přístrojů zařízení datové
techniky, ukončení strukturované kabeláže aktivních prvků.
Rozvaděče jsou konstrukčně postaveny tak, aby bylo možné osadit střešními
klimatizačními jednotkami. Tříbodový zámek vložkou výsuvnou otočnou klikou
