Přehled norem standardů strukturované kabeláže
Strana
20

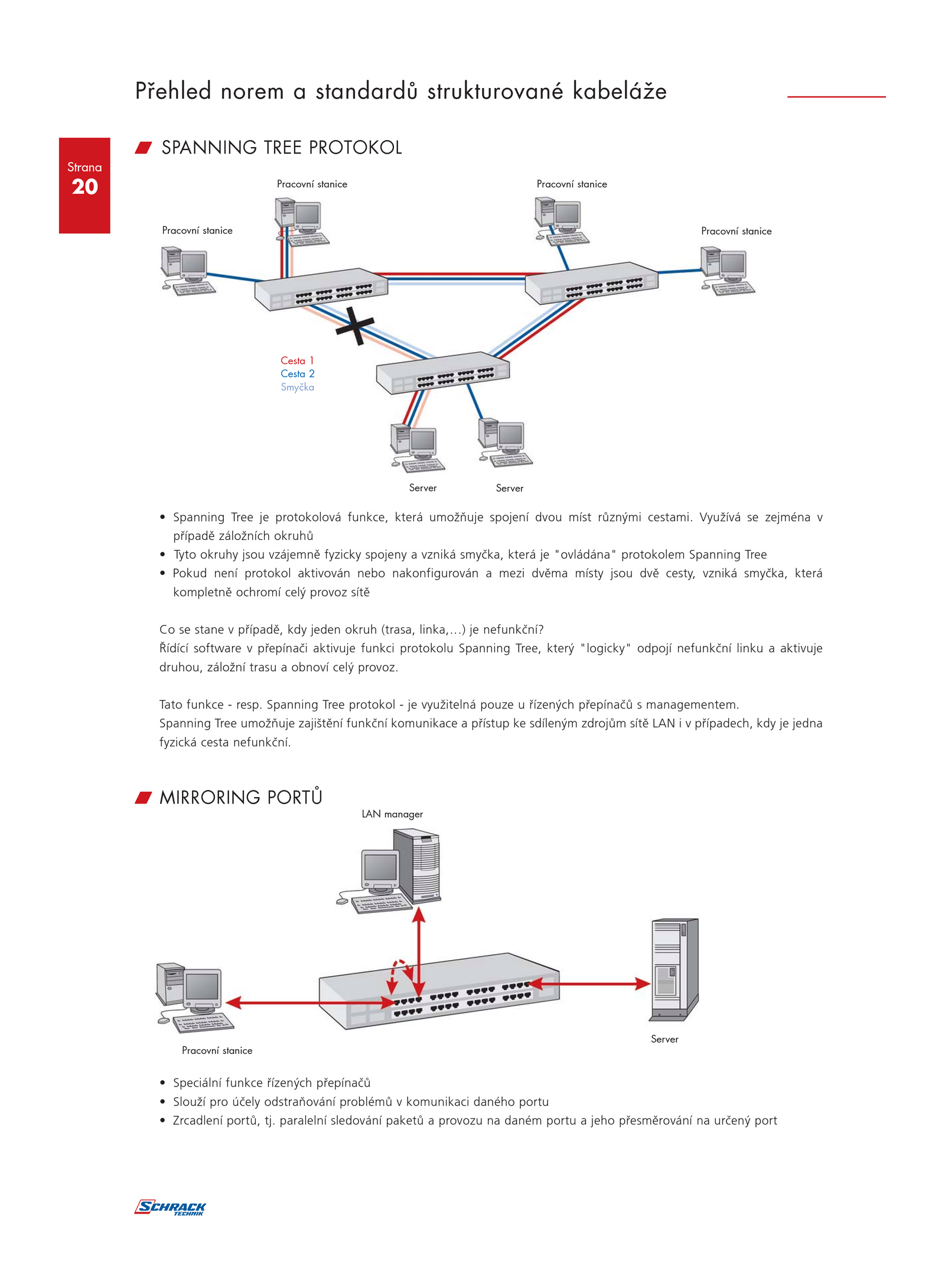

W SPANNING TREE PROTOKOL
W MIRRORING PORTŮ
• Spanning Tree protokolová funkce, která umožňuje spojení dvou míst různými cestami.
• Speciální funkce řízených přepínačů
• Slouží pro účely odstraňování problémů komunikaci daného portu
• Zrcadlení portů, tj.
Spanning Tree umožňuje zajištění funkční komunikace přístup sdíleným zdrojům sítě LAN případech, kdy jedna
fyzická cesta nefunkční. Spanning Tree protokol využitelná pouze řízených přepínačů managementem.
Tato funkce resp. Využívá zejména v
případě záložních okruhů
• Tyto okruhy jsou vzájemně fyzicky spojeny vzniká smyčka, která "ovládána" protokolem Spanning Tree
• Pokud není protokol aktivován nebo nakonfigurován mezi dvěma místy jsou dvě cesty, vzniká smyčka, která
kompletně ochromí celý provoz sítě
Co stane případě, kdy jeden okruh (trasa, linka,…) nefunkční?
Řídící software přepínači aktivuje funkci protokolu Spanning Tree, který "logicky" odpojí nefunkční linku aktivuje
druhou, záložní trasu obnoví celý provoz. paralelní sledování paketů provozu daném portu jeho přesměrování určený port
Pracovní stanice
Cesta 1
Cesta 2
Smyčka
Pracovní stanice Pracovní stanice
Pracovní stanice
Server
LAN manager
Server
Server
Pracovní stanice
