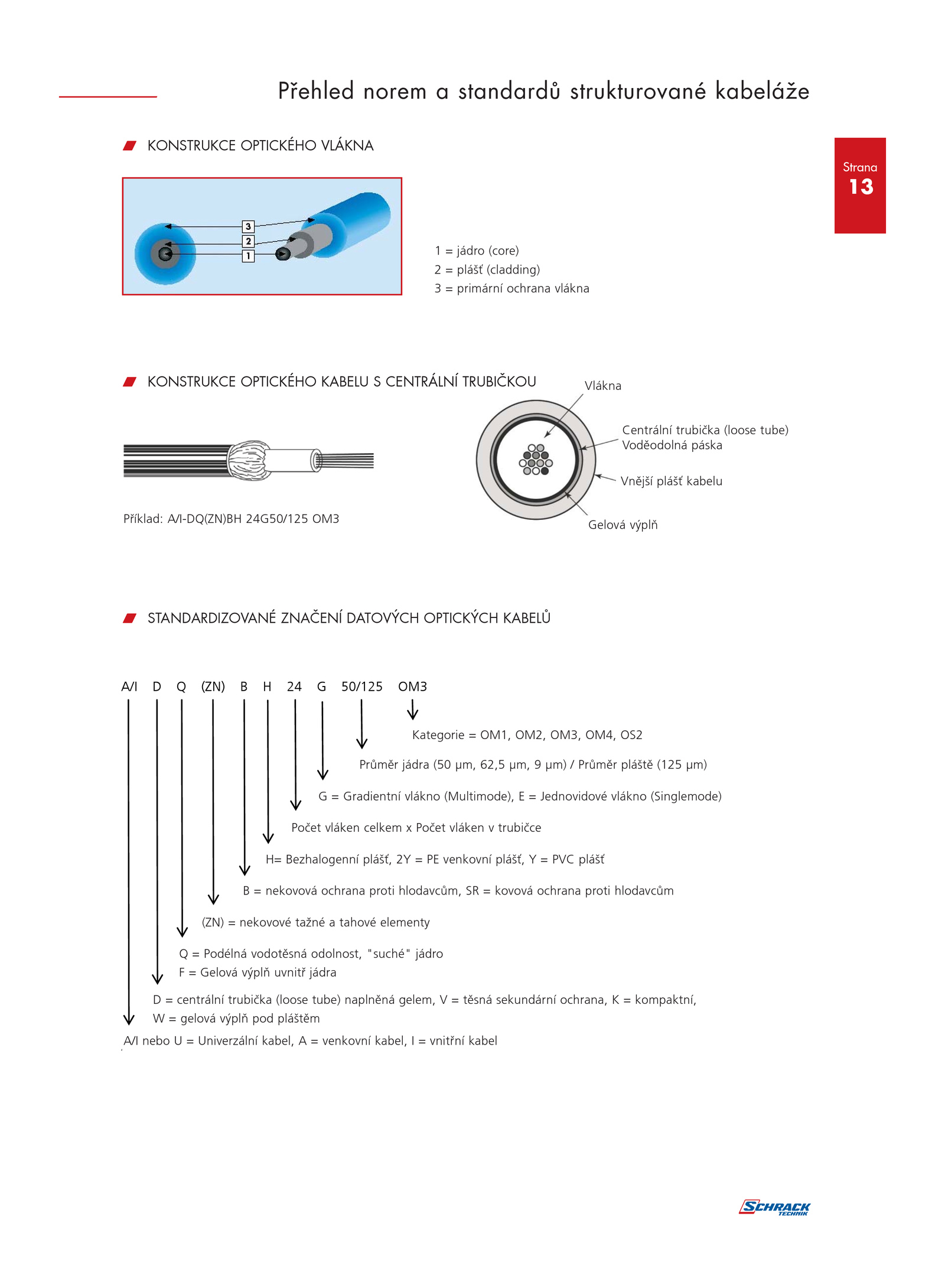

Přehled norem standardů strukturované kabeláže
Strana
13
Fasern
Bündelader
Mantel
Zugentlastung,
Nagetierschutz
A/I (ZN) 50/125 OM3
Leistungsklasse OM1, OM2, OM3, OM4, OS2
G Gradientenfaser (Multimode), Einmodenfaser (Singlemode)
-Mantel, PVC-Mantel
B metallfreier Nagetierschutz, metallische Bewehrung
(ZN) nicht metallischer Zugentlastungselement
A/I oder Universalkabel, Außenkabel, Innenkabel
1 jádro (core)
2 plášť (cladding)
3 primární ochrana vlákna
Vlákna
Vnější plášť kabelu
Gelová výplň
Centrální trubička (loose tube)
Voděodolná páska
Příklad: A/I-DQ(ZN)BH 24G50/125 OM3
Kategorie OM1, OM2, OM3, OM4, OS2
Průměr jádra (50 μm, 62,5 μm, μm) Průměr pláště (125 μm)
G Gradientní vlákno (Multimode), Jednovidové vlákno (Singlemode)
Počet vláken celkem Počet vláken trubičce
H= Bezhalogenní plášť, venkovní plášť, PVC plášť
B nekovová ochrana proti hlodavcům, kovová ochrana proti hlodavcům
(ZN) nekovové tažné tahové elementy
Q Podélná vodotěsná odolnost, "suché" jádro
F Gelová výplň uvnitř jádra
D centrální trubička (loose tube) naplněná gelem, těsná sekundární ochrana, kompaktní,
W gelová výplň pod pláštěm
A/I nebo Univerzální kabel, venkovní kabel, vnitřní kabel
W KONSTRUKCE OPTICKÉHO VLÁKNA
W KONSTRUKCE OPTICKÉHO KABELU CENTRÁLNÍ TRUBIČKOU
W STANDARDIZOVANÉ ZNAČENÍ DATOVÝCH OPTICKÝCH KABELŮ
