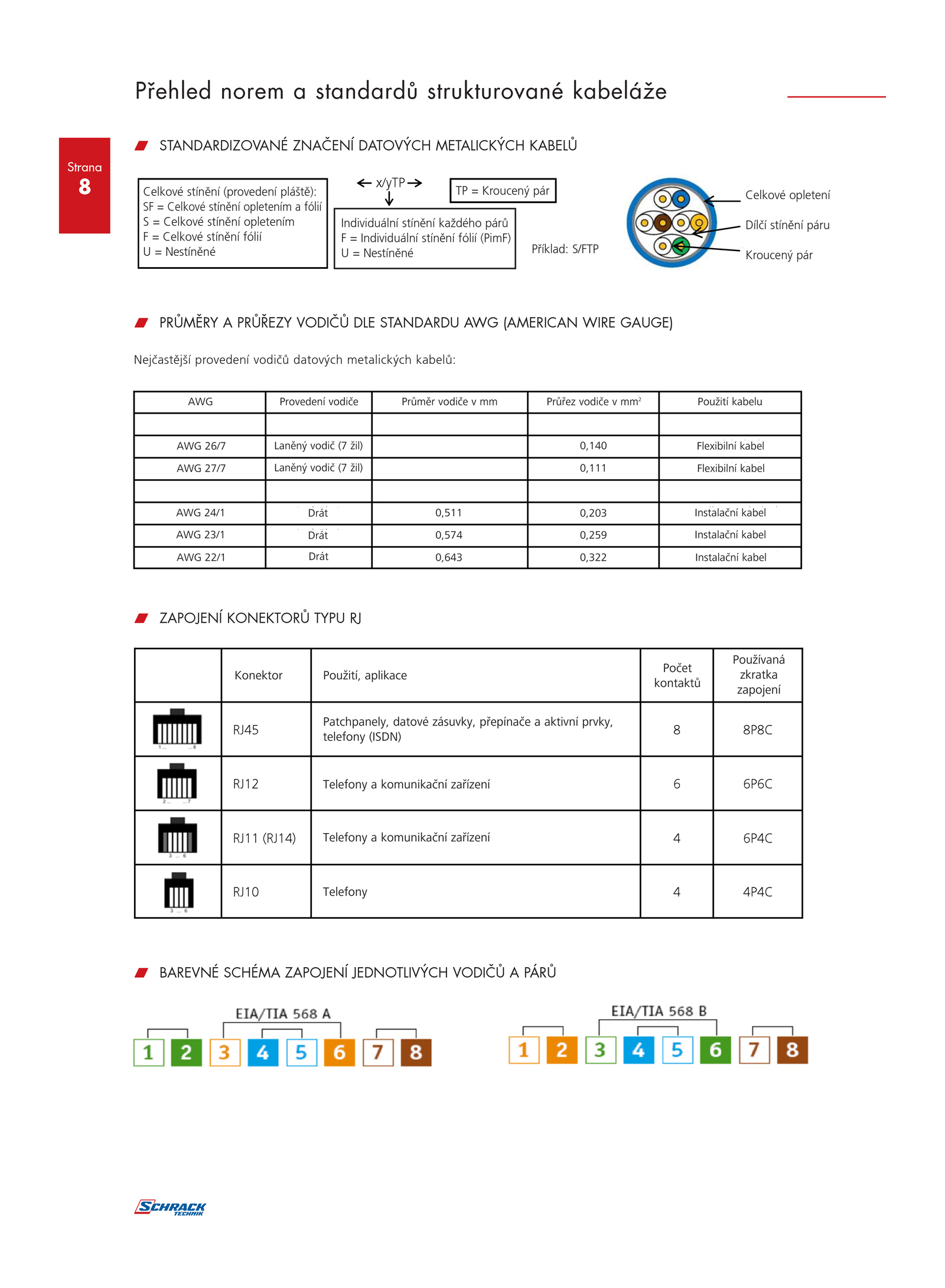

Nejčastější provedení vodičů datových metalických kabelů:
W PRŮMĚRY PRŮŘEZY VODIČŮ DLE STANDARDU AWG (AMERICAN WIRE GAUGE)
W STANDARDIZOVANÉ ZNAČENÍ DATOVÝCH METALICKÝCH KABELŮ
W ZAPOJENÍ KONEKTORŮ TYPU RJ
W BAREVNÉ SCHÉMA ZAPOJENÍ JEDNOTLIVÝCH VODIČŮ PÁRŮ
Celkové stínění (provedení pláště):
SF Celkové stínění opletením fólií
S Celkové stínění opletením
F Celkové stínění fólií
U Nestíněné
Celkové opletení
Dílčí stínění páru
Kroucený pár
TP Kroucený pár
AWG
Konektor Použití, aplikace
Patchpanely, datové zásuvky, přepínače aktivní prvky,
telefony (ISDN)
Telefony komunikační zařízení
Telefony komunikační zařízení
Telefony
Počet
kontaktů
Používaná
zkratka
zapojení
Provedení vodiče Průměr vodiče Průřez vodiče mm2
Použití kabelu
Flexibilní kabel
Flexibilní kabel
Instalační kabel
Instalační kabel
Instalační kabel
Laněný vodič žil)
Laněný vodič žil)
Drát
Drát
Drát
AWG 26/7
AWG 27/7
AWG 24/1
AWG 23/1
AWG 22/1
0,511
0,574
0,643
0,140
0,111
0,203
0,259
0,322
Příklad: S/FTP
Individuální stínění každého párů
F Individuální stínění fólií (PimF)
U Nestíněné
